Cómo hacer una pantalla LED de 7 segmentos con Arduino

Voy a mostrarte cómo hacer un 7 segmentos display con LEDS. Combinan con Arduino para crear cuentas regresivas, texto simple y mucho más. Me gusta hacer proyectos originales. He buscado en el conjunto de instructables y no encontrar uno como este. De hecho, he buscado en google y no se encontró ningún resultado. Pensé en esto cuando no pude obtener mi pantalla real de 7 segmentos a trabajar! ¡ Disfrute!
Es increíble lo que puede lograr con LEDs!

Cómo funciona el proyecto:
Todos los ánodos de una fila se conectan entre sí. Hay LEDs de 3 en una fila. Vea la foto. Cuando usted suministra tensión a la fila, la fila entera se ilumina.

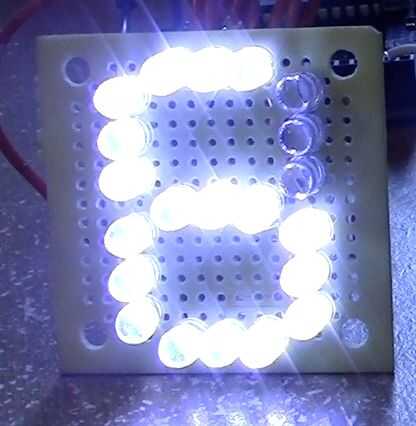

Por lo tanto, conectar los cátodos juntos, utilizan Arduino para programar cada fila para encender y apagar. En la foto de arriba, aquí son las filas que Arduino es encender: fila 1, 2, 4, 5, 6, 7,

Recuerde, la manera instrucables está configurado, los cuadros vienen primero, luego la explicación.

Si usted está interesado en este proyecto, Lea sobre esta instrucable todo antes de iniciar y se confunda. Y, por favor, no olvide también buscarlas en todos los cuadros y las cajas.

Aquí hay un video de mi pantalla con números. La siguiente es mostrar la palabra alfa.

Clip #220 de AJ on Vimeo.

Clip #219 de AJ on Vimeo.

1. ¿Qué haces?
La idea comenzada cuando estaba consiguiendo frustrada porque no podía conseguir mi display de 7 segmentos para trabajar con uno de mi ICs, así que me decidí a hacer mi propio, por lo que se podría controlar en básicamente cualquier manera que quería, incluyendo el texto simple.
2. ¿Cómo usted hizo?
Lo primero que hice fue sacar mi cuaderno y dibujar mis ideas, y cómo sería conectarlos juntos.
Empezó a trabajar en este proyecto a 23:30 y mantenerse adelante hasta aproximadamente 4:30. Yo seguí en topar con obstáculos, tal soldadura accidentalmente el negativo y positivo conduce de 3 LEDs juntos! Hice con 27 LEDs, un pequeño trozo de tablero de perf, algunas herramientas básicas, los cables y lo más importante mi Arduino recién comprado. Hice este proyecto por mi cuenta.
3. donde la hiciste?
Bien... Hice este proyecto en mi habitación, en mi escritorio improvisado y abajo en nuestra oficina (para programar Arduino). Más programar, más problemas se presentaron, así que tuve que seguir corriendo por ida y vuelta entre mi suelda las Naciones Unidas en la planta superior y el equipo por las escaleras! Llevaba un camino a través de mi alfombra, baja las escaleras de madera chirriante, a través de la teja, sobre el piso de madera en mi oficina a la computadora. Cómo conectar el proyecto a otras actividades en mi vida? Pude contar esto para mi trabajo escolar! También utiliza este proyecto como una fanfarronada a Bravo, (otro grupo en mis actividades, soy alfa)
4. ¿Qué aprendiste?

  • ¿Por dónde empiezo? Aprendí que debo haber utilizado a un resistor para cada LED, en vez de una resistencia
  • Lo más importante que aprendí fue cómo programar mi Arduino!
  • Aprendí algunas técnicas más sobre soldadura
  • También aprendí un poco más acerca de LEDs se

Si podía hacer algo diferente habría comprado 27 resistores y soldadas a cada LED!
¿ Lo que estoy más orgulloso de? Mi éxito! No hubiera nunca pensé que woudbe tal interés con mis amigos!
