Reloj voltímetro (4 / 5 paso)

Paso 4: electrónica

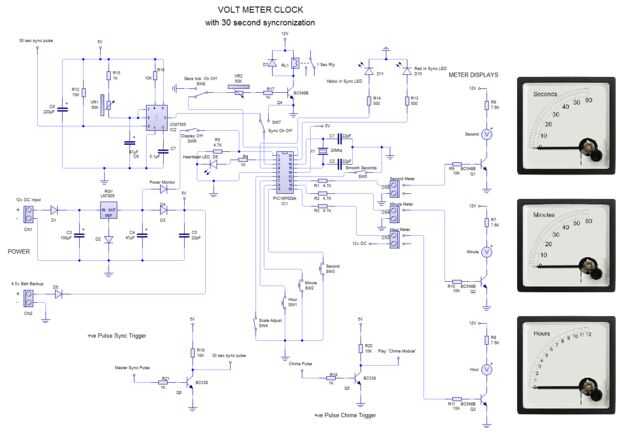

La esquemática Figura 1. muestra cuatro partes básicas en el circuito.

Potencia y energía de respaldo

Control

Sincronización

Salida

Energía proviene de una fuente de alimentación de 12v por medio de un regulador de 5v RG1. D5 diodo impide poder alimentadas a baterías espera. Mientras está encendido y el interruptor de la pantalla está en la muestra está encendido. Si está apagado D4 evita que las baterías espera mantener la muestra en. D5 entonces permitirá las espera baterías para mantener el Micro controlador encendido.

Control es a través del Pic 16F628A microcontroladores ver código de página para más detalles.

Cuando el reloj se alimenta primero arriba que el PWM salidas por defecto alrededor del 50% de salida máxima. Primero deberá ajustar la escala de los tres metros. Esto se hace accionando el interruptor "Ajuste de escala". Se alimenta sólo el contador se ajusta en este modo.
El primer botón "hora metro seleccionar" (también se usa para avanzar las horas cuando está en modo de reloj) se usa para seleccionar que el metro es ajustarse.

El segundo botón (también se usa para avanzar los minutos en el modo de reloj) se usa para disminuir el ajuste de la escala del medidor de potencia.

El tercer botón (también se usa para restablecer los segundos en el modo de reloj) se utiliza para aumentar el ajuste de la escala del medidor de potencia.

El objetivo aquí es pasar los tres metros a escala exactamente. Cuando giro la escala de ajuste interruptor de apagado para volver al modo normal del reloj, en este momento la configuración se guardará en memoria no volátil.

El tiempo también tendrá que ajustarse. El tiempo es ajustado usando los tres botones.

El botón de hora incrementa la hora actual en una hora.

El botón de minutos incrementa la hora actual en un minuto.

El segundo botón restablece a los segundos.

Una vez ajustado el tiempo y se acciona el interruptor de "Sync" el tiempo se comprueba con el Master reloj 30 segundos pulsos en cero y 30 segundos. Si no está sincronizado el reloj entonces los segundos se corrigen en el chip y el segundero se mueve para mostrar la hora exacta. En modo de "Pantalla de" el reloj también se mantiene en sincronía pero sólo en el segundo impulso 30.

La sincronización es de mi reloj principal mediante un inversor de pulso transistor y 555 temporizador mediante el interruptor ON/OFF Sync.

Salida a los tres metros es PWM y es a través de controladores de transistor que pueden utilizar muchos aparatos diferentes.

Dependiendo de sus medidores R6, 7 y 8 puede cambiar al valor inferior si no te deflexión de escala completa o para valores más grandes si tus metros se clavan más.

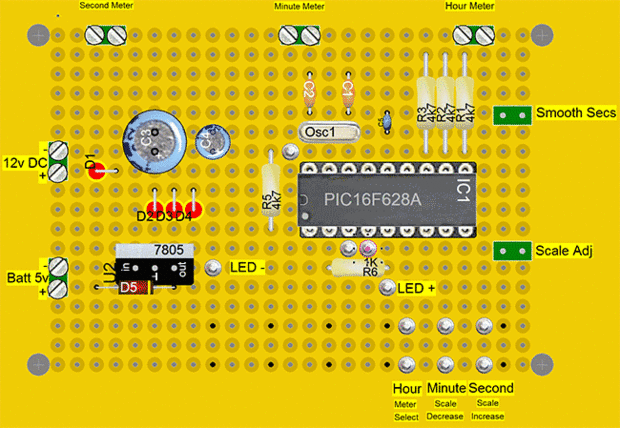

Fig 2. muestra el diseño de prototipos para el control principal y el poder.

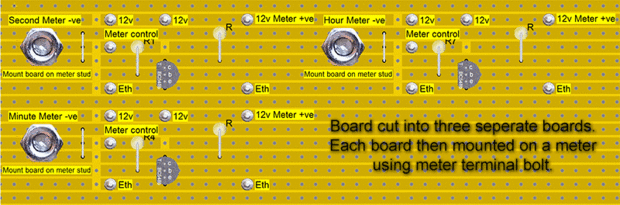

Fig 3. muestra la disposición de la Junta de vero para los conductores de metro de voltios de transistor.

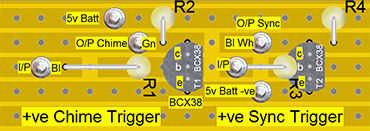

Fig 4. muestra la disposición de la Junta de vero para el transistor inversor para sincronización de reloj de pulso y disparo de carillón.

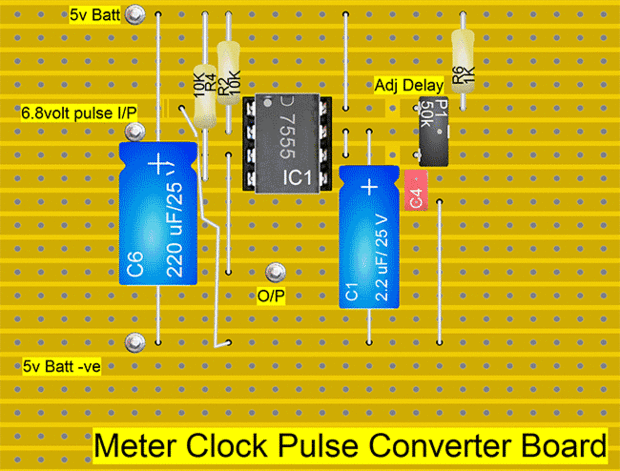

Fig 5. muestra la placa 55 temporizador que convierte los pulsos de sincronización de mi reloj principal
