Reloj voltímetro

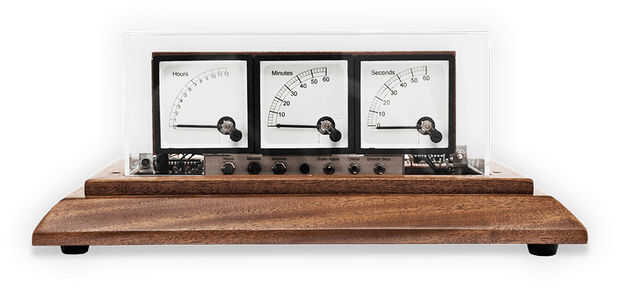

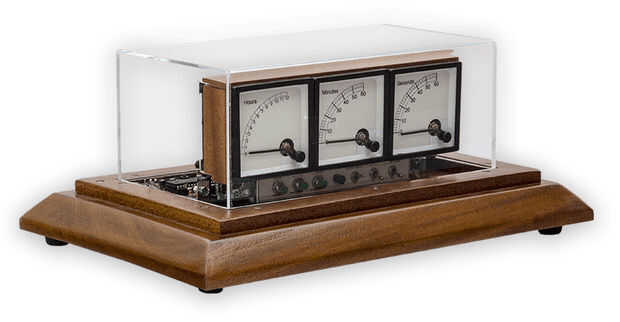

Este reloj indica la hora - horas, minutos y segundos utilizando 3 voltímetros analógicos. Un microcontrolador PIC16F628A se utiliza para mostrar la hora mediante la variación de la tensión de cada voltímetro y también proporciona cronometraje muy básico. El código del microcontrolador está escrito en Picbasic Pro 3.

Hora exacta es mantenida por sincronizar el reloj de mi reloj de maestro que está sincronizado a un reloj "atómico" de radio.

El reloj se basa en un instructivo"multímetro" por abbtech ver foto 2. El instructivo se puede encontrar aquí y la página web aquí alan-parekh.com .

He comprado un kit de piezas de sitio de Alan y decidió cambiar el diseño un poco y dar el reloj un retro industrial.

Tenía una versión diferente de Picbasic al código original así que en primer lugar que tuve que convertirlo en PICBasic Pro versión 3.

He añadido lo siguiente.
Cambiado pantalla y apagar (mantener batería copia de seguridad según el diseño de Alan) pero también me permite apagar metros en el modo de plena potencia mientras que todavía mantiene un registro de tiempo.

Sincronización con mi reloj de maestro cada 30 segundos

Sincronizados LED & LED de resincronización

Sincronización de encendido y apagado

Controladores de voltímetro de transistor

El reloj también cuenta con una Junta de campana pero esto es totalmente independiente del reloj y es controlado por mi reloj de maestro por lo que no está cubierto aquí.

Si desea ver los detalles de esta placa echa un vistazo a mi página de Reloj voltímetro para más detalles.

En mi último reloj ahora uso una tarjeta de sonido de Adafruit esto es mucho más configurable y tiene sonido de calidad CD.
