Reloj voltímetro (2 / 5 paso)

Paso 2: Dibujar esferas

Para hacer que la marca necesita elaborar en algún paquete de dibujo.

Si no tienes un paquete de dibujo que he subido 4 tipos de archivos incluidos son archivos jpg grande para usar o modificar. En orden a continuación archivo 1 dwg formato Autocad, formato de archivo dwl 2, archivo 3 tcw TurboCAD y 4 grandes jpg archivo zip.

Yo uso TurboCAD pero debería funcionar cualquier paquete de cad o dibujo.

Hay muchas maneras diferentes de dibujar esferas pero es la manera de hacerlo.

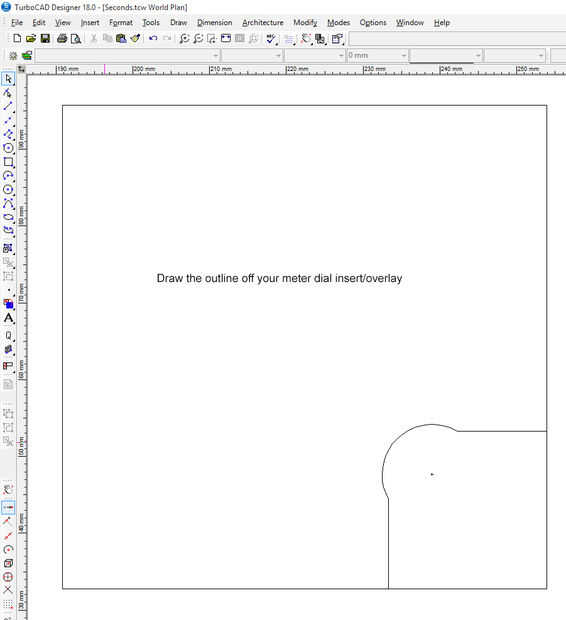

Fig 1. Dibujar el contorno de su medidor marca el punto del centro exacto de la aguja

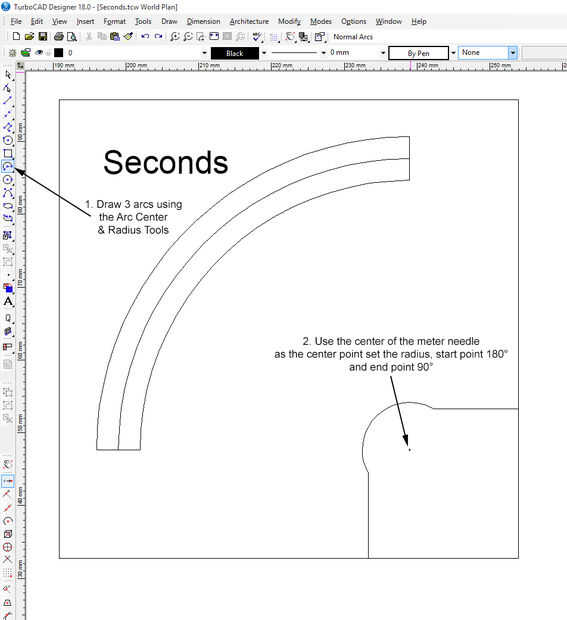

Fig 2. Dibujar 3 arcos. Utilizar la herramienta de centro y radio del arco. El punto central es el pivote de la aguja, el radio es la distancia del arco, el inicio punto ser 180° y el punto final es 90°. Hacer esto 3 veces por el arco externo, medio e interno.

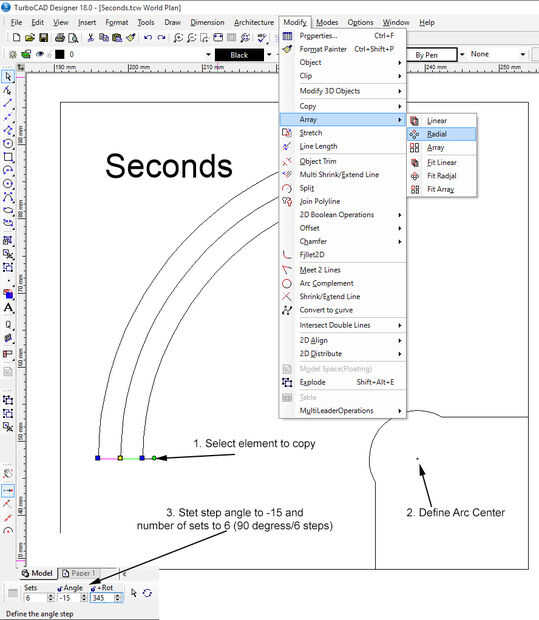

Fig 3. Utilizando las línea herramienta draw 2 líneas las líneas horizontales en el punto más bajo de los arcos. 1 desde el extremo del arco interno del arco medio entonces la 2ª desde el arco interior al arco externo. Estos son los 2 elementos que vas a copiar radial. Primera copia radial el elemento más largo desde el interior al exterior arco seleccionando este elemento entonces elegir modificar matriz Radial en el menú superior. Definir el centro del arco seleccionando el punto de pivote de la aguja luego juego el paso ángulo a-15 ° (15 ° a 90 ° es 6) y el número de pasos a 6. Este se copia el elemento gire alrededor de la aguja pivote-15 ° pasta luego hacerlo otra vez 6 veces en total. Con el último elemento termina en 90° y ser vertical.

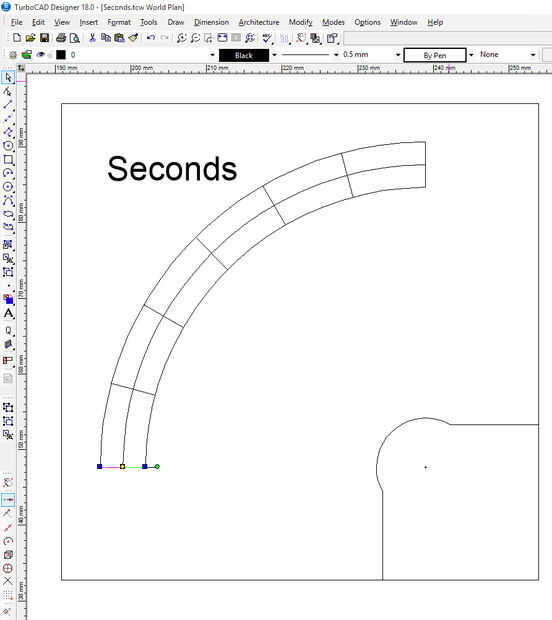

Fig 4. Muestra los resultados. Ahora tenemos las líneas de 10 segundos en nuestro dial. Repetición de la figura 3. para las líneas de 2 segundos, seleccionando el medio elemento horizontal externo. Esta vez necesitamos 30 líneas en un ángulo de 90/30 o -3 °.

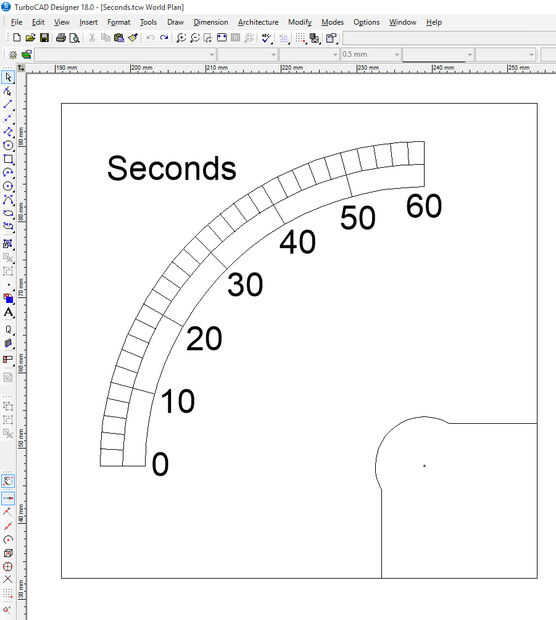

Fig 5. Muestra las líneas 2 segundos y el segundo 10 línea etiquetas añadidas.

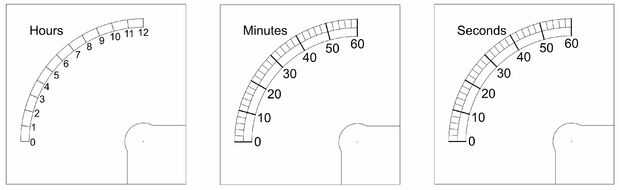

Fig 6. Muestra el conjunto completo de diales el dial minutos se dibuja de la misma manera como los segundos marcar mientras que el selector de hora tiene 12 líneas-7.5 ° en sólo 2 arcos.
