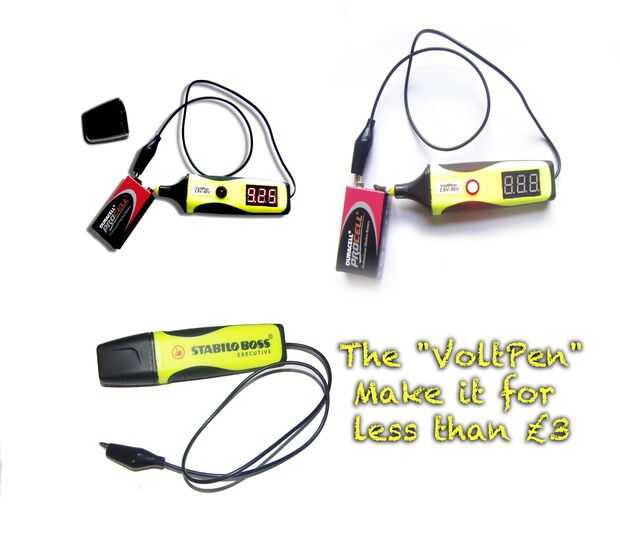

VoltPen (marcador en voltímetro)

en este instructable le mostraré como hacer el VoltPen, un voltímetro muy fácil, barato y práctico!

En primer lugar me gustaría explicar los aspectos positivos y las limitaciones de este VoltPen.

PRO:
-No necesita una batería se conecta la alimentación de la fuente de donde estás leyendo voltaje de.
-Muy pequeño para llevar en todas partes.
-Se puede pinchar a través de los cables sin dañarlos.
-Muy baratos hacer. (Pasé alrededor £3 en este proyecto)
-Muy fácil de hacer.
-Se ve cool!

Limitaciones:
-No lee voltaje de CA.
-No leerá abajo 2.5V (voltaje mínimo para que funcione).
-No leerá más de 30V.
-La punta es muy afilada, por lo que necesitará tener cuidado de no empujar a ti mismo cuando la tapa no está en. (Puede utilizar un punto opaco si los niños van a utilizar)

Aunque este proyecto es muy fácil de hacer, tomé un montón de fotos para que veáis todo el proceso.
Deja comienzo...
