Paso 6: Cama caliente
Heatedbed, semillero o calor de la cama o lo que nunca llama. La cosa tiene muchos nombres.
RepRapWiki en caliente la cama.
¿Por qué usar una cama caliente?
La idea es bastante simple en realidad: si imprimes un material plástico caliente sobre una superficie fría/semi-fría el plástico va a contrato que se va a llevar a distorsiones o el objeto impreso podría pop enteramente.
No quiere mantener las capas fundidas aunque ya que debe ser capaz de sostener las capas construir en la parte superior. He leido que 60 ° c es una temperatura buena para una cama calentada - impresión PLA. Si desea que le prin ABS sobre el vidrio la cama a 110c!
Para esta versión les recomiendo usar ABS en placa de acrílico frío como el ABS se adhiere muy bien al material acrílico.
Construcción del eje y climatizada cama

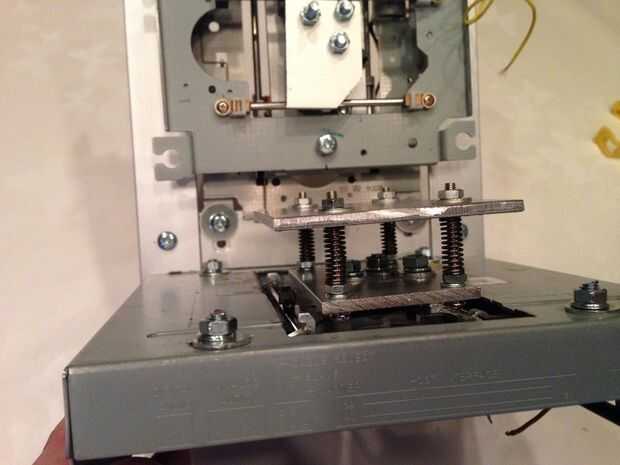

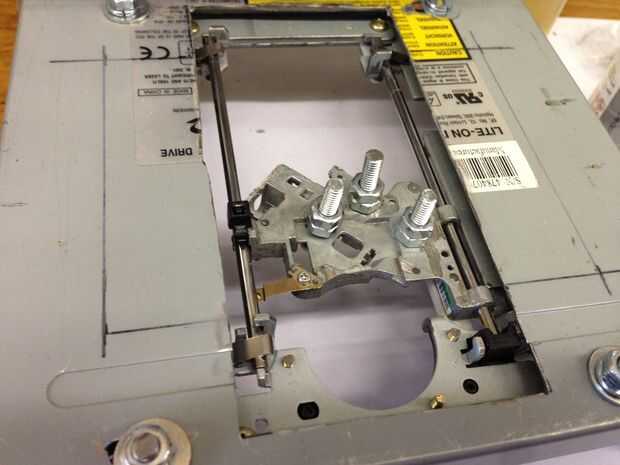

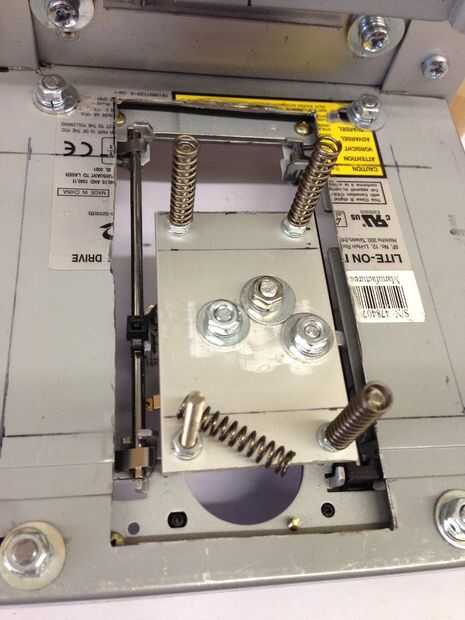

Como con el otro eje he aplanado la cama DVD, 3 x 4mm agujeros perforados y adjunto algunos tornillos de 4mm a la cama con unas tuercas. Estas funciones las tuercas como separadores hasta la placa de aluminio que funciona como la parte inferior de la cama calentada.
La placa de aluminio es 4cm de ancho y 75 mm de largo con un agujero de 3mm perforado cerca de cada esquina. Asegúrese de que tener espacio debajo de la placa de la cabeza del perno de 3mm que vas a utilizar en cada esquina. Había extendido mi cama climatizada más hacia afuera, de modo que no está totalmente centrado.
Lo hice para estar seguro de que la boquilla de la Hotend no ponerse en contacto con las tuercas en la parte superior.
Crear el elemento de calefacción
Te recomiendo no construyendo una cama caliente, pero sigo las instrucciones por si acaso.

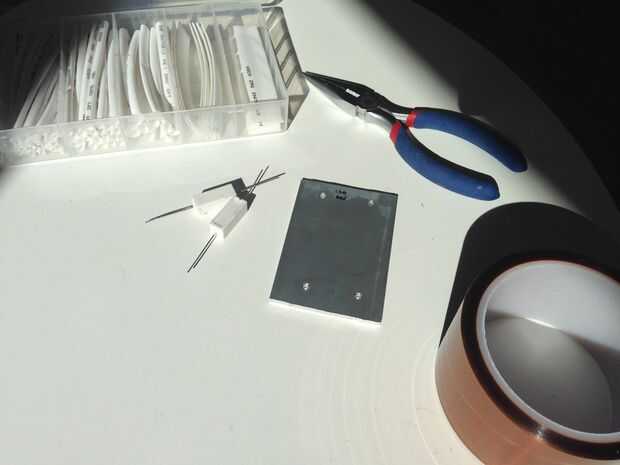

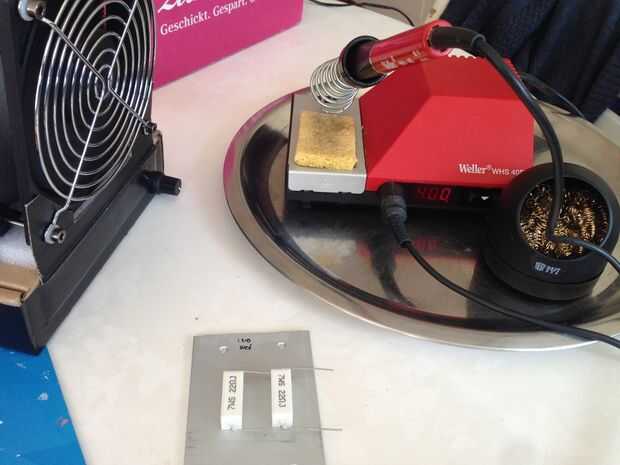

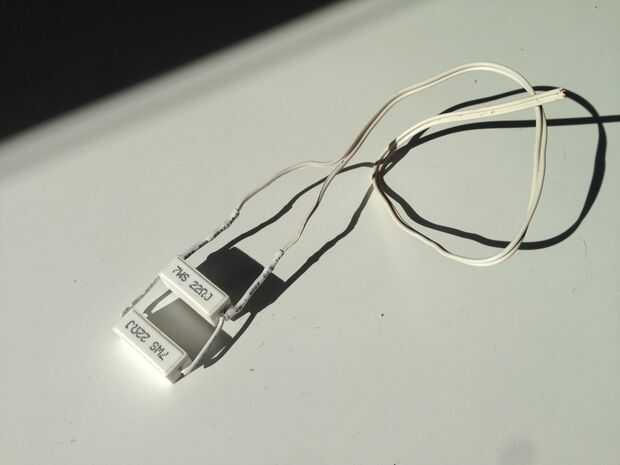

Voy a usar 2 resistencias de cerámica, 22R 7W (SQP7S-22RJB15). Uno sería suficiente, pero voy a usar dos en paralela.

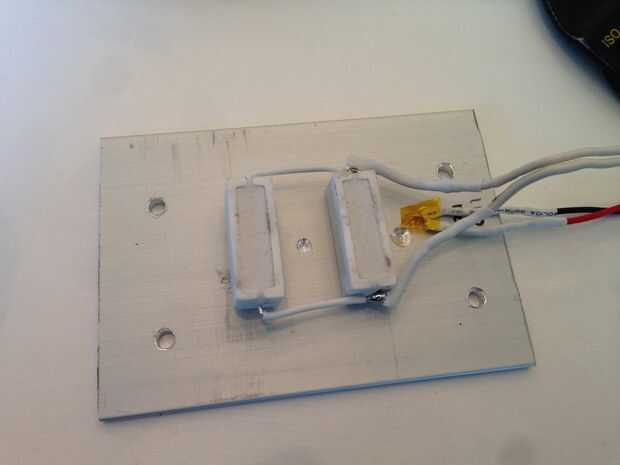

Fila hasta mutuamente, poner algunos termoencogibles en las "patas" expuestas entre los dos - para evitar cortocircuitos si tocaron la cama calentada. Luego envuelve las piernas superpuestas alrededor de la otra y los soldados juntos.
Soldar un alambre en cada una de las piernas y me lo cubrió todo en termo retráctil.
Ver las fotos
He probado las partes con un simple 12v 1.5a adaptador. Tuve un lector de IR que no lectura de la superficie de la cerámica pero uno de ellos se calienta la pieza de recargo a 120c en pocos minutos, así que mira los dedos y poner en algo que puede manejar el calor!
Crear un sensor de temperatura
Usted no necesita si solo uso la placa de acrílico e imprimir utilizando ABS.
Vamos a utilizar un termistor de K 100 estándar como el sensor de temperatura.
Realmente estoy usando uno que vino con mi extremo caliente como no estaba envuelto en todo tipo de materiales de protección necesarios para el extremo caliente - compré un termistor montado con protecciones incluidas en la mucho más caliente.

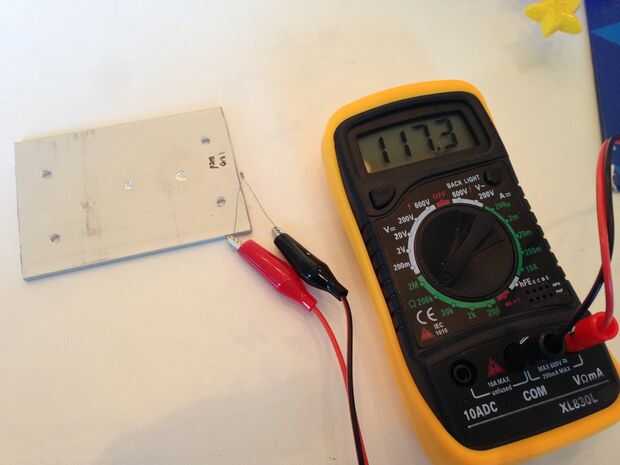

Antes de comenzar me mide la resistencia que mostró en 110k o menos. Supongo que está bien...

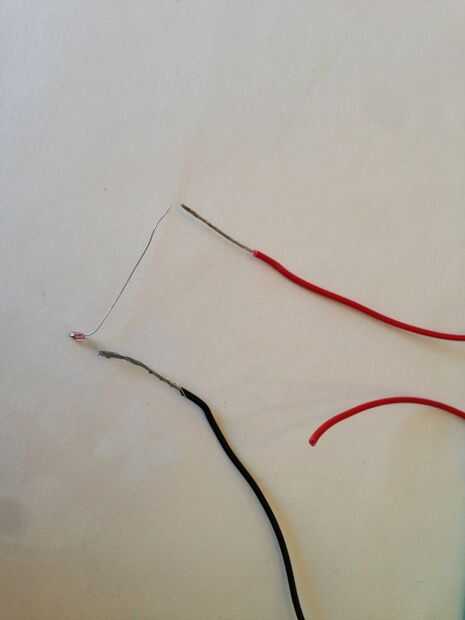

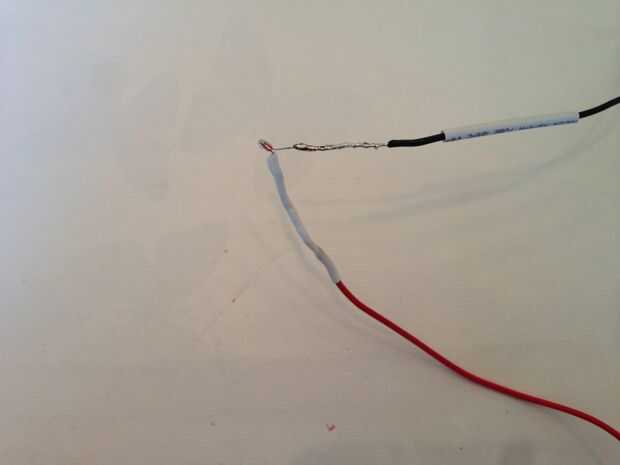

I torcido cada pierna junto con algún alambre, lo soldado y poner en termoencogibles. Asegúrese de que ninguna pieza de las piernas toque ya que producirá un cortocircuito y así lecturas incorrectas. No importa qué cable color que usas ya no hay +-en el sensor.

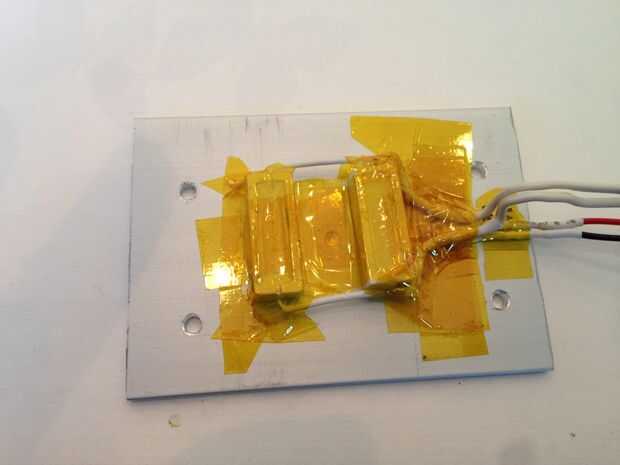

Puse un pequeño trozo de cinta del Kapton alrededor de la cabeza del termistor y un poco de las patas para evitar cortocircuitos con el contacto con la cama caliente.
Asegúrese de repetir la medición con el Multiemter para comprobar cortocircuitos.
Juntándolo todo
He hecho una pequeña muesca en la pieza de aluminio superior donde quería el termistor. Originalmente planeaba poner en el centro, pero cambié de opinión.
Arreglar todo abajo, incluyendo los cables. No tratar las juntas soldadas como Comhaue mecánica como soldaduras no se trabajo de esa manera.
Puse un trozo de termo retráctil alrededor de todos los cables y condujo los hilos hacia fuera el agujero que hice en el centro por debajo de la plataforma z - ver fotos.

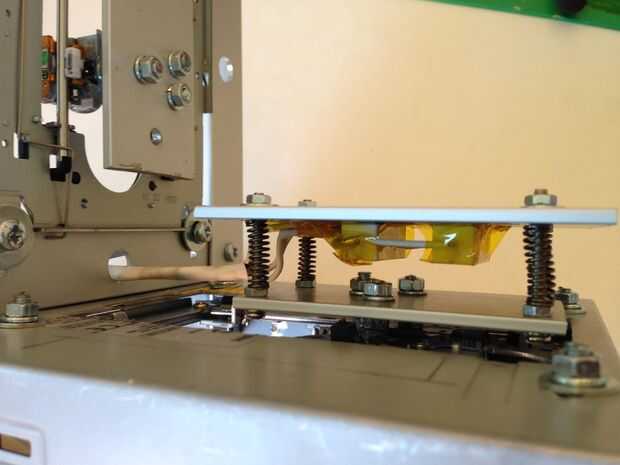

Poner en los muelles, la placa superior, arandelas y pernos y You ' r hecho.
