Paso 3: Cierre y recuperación de parte de nuestras unidades de CD/DVD
Piezas que queremos salvar de nuestras unidades de CD/DVD

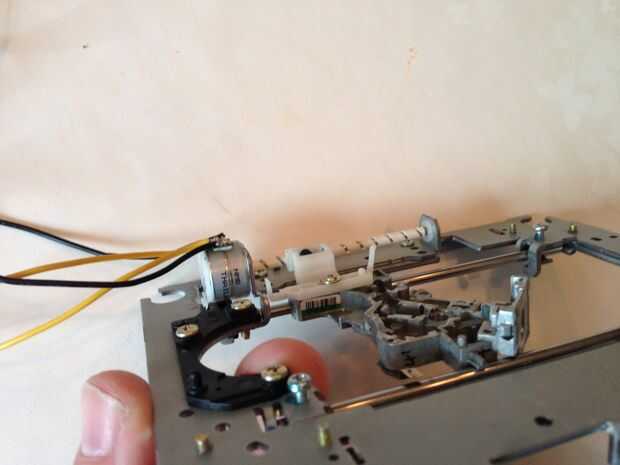

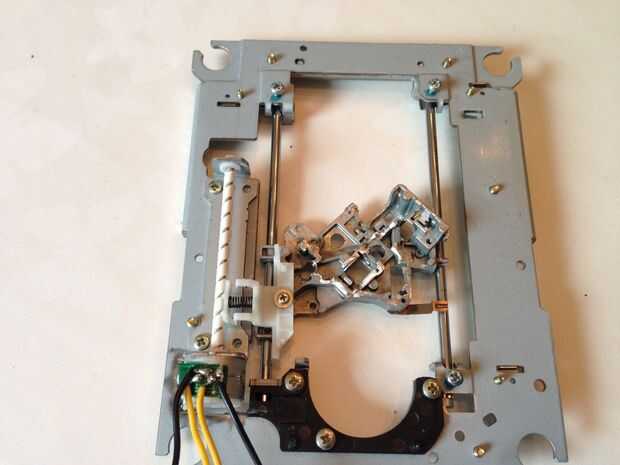

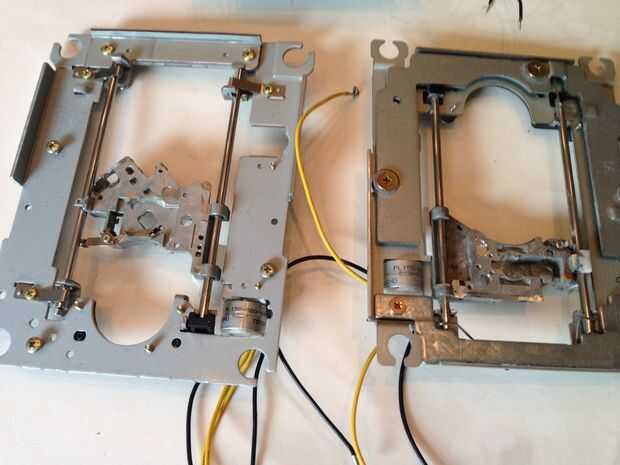

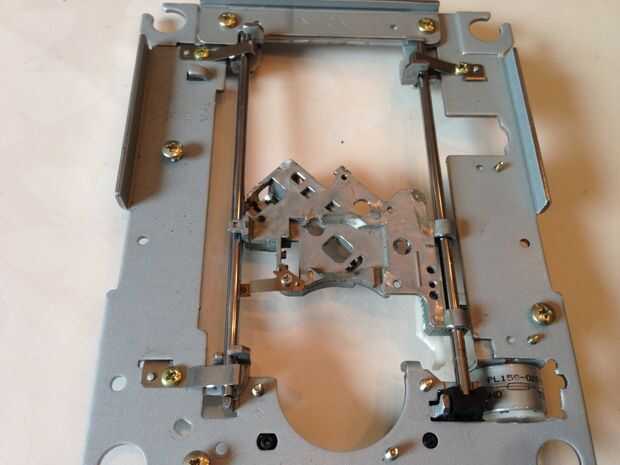

Queremos 3 mecanismo de cabeza deslizante (DVD-Alquiler) de láser xconmotores paso a paso, incluyendo el marco en que está instalado. Esto incluye la parte central, barandas, motor y la cama a que está conectado. Ver las fotos.
De ahora en adelante lo llamaré:
- El centro de la parte como móvil: DVD-Alquiler
- Motor con 4 cables: motor paso a paso
- Toda todas las piezas están montadas en marco: marco de DVD
Tenga cuidado de no para eliminar las piezas cuya función es sostener las barras de metal en su lugar. Al remover la cama móvil de DVD otra vez debe tener cuidado de no quitar las piezas que funcionan como cualquier tipo de control sobre las barras de metal.
También vamos a utilizar algunas de las cubiertas de metal para construir nuestro marco. No dude en usar madera, acrílico o algunas otras cosas en su lugar.
Desmontaje

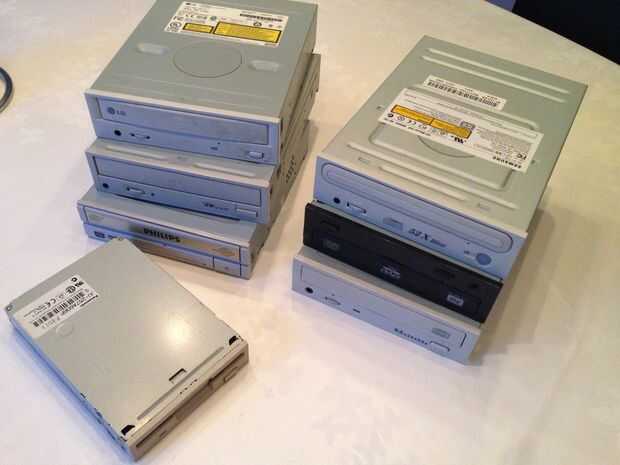

Es bastante sencillo de desmontar una unidad de CD/DVD.
- Use un clip o similar para presionar en el agujero pequeño en la parte delantera para abrir el compartimiento para unidades. Aprendí unidades sin este agujero es más probable que contienen motores de corriente continua. No podemos utilizar motores de corriente continua para este proyecto.
- Afloje el bisel plástico delantero que se celebra en el lugar con algunos golpecitos de retención pequeños que necesita oprimir.
- Quite los 4 tornillos en la parte inferior y retirar el protector inferior.
- Quitar la cubierta superior. Algunas de ellas están conectadas a alguna de las partes del PCB, por lo que no costilla apagado con demasiada fuerza.
- Luego vas sobre quitar cuidadosamente la cama donde se monta el motor paso a paso.
Mi primer lote que unidades de CD/DVD tenía motores paso a paso. Motores paso a paso tienen 4 cables (como una cinta pequeña) mientras que los motores de corriente continua 2 hilos. Necesitamos la versión de motor paso a paso.
Tengo un lote de segunda y solamente 1 tenía un motor paso a paso! :( Única indicación es como motores de la C.C. que he visto parece carecer del diminuto agujero que usted puede utilizar para abrir el compartimiento para unidad. Uno de los modelos con motor de la C.C. tenía un agujero aunque.
Todas las unidades eran unidades IDE muy antiguas.
Algunas de las a continuación información paso a paso motores fueron copiados o al menos inspirados por/desde aquí.
3 de mis motores paso a paso demostró ser un modelo de PL15S-020, que resulta para ser un motor de pasos bipolar común y muy bien documentado. Hoja de datos para este modelo. (se abre un archivo pdf)
Este motor de paso a paso particular hace 20 pasos por revolución, y el husillo tiene un paso de 3mm por revolución. Esto significa que cada paso de los pasos es igual a un desplazamiento de 150 micrones de la cabeza láser.
Me voy a mina micropasos 1/16, como no funcionaba con pasos completos como originalmente tenía la intención de.
La resistencia a través de los conectores y bobinas fueron alrededor de 10-11 ohmios en éstos.
En la red he leído que es mejor tener 2 unidades idénticas para el eje X e Y. He visto versiones con un montón de unidades mixtas aunque. Supongo que se puede configurar en el software...
¿Por qué quiero usar 3 unidades de CD/DVD?
He leído que la gente tenía problemas con el eje Z (hacia arriba) ser demasiado pesado para el motor de paso a paso DVD 1. He encontrado una posible solución para ser un motor paso a paso de una disquetera, en cambio, que debe trabajar por alguna razón que desconozco. Utilizando un motor de unidad de disquete va a disminuir la altura Z por 1-2 cm, que no quiero.
Pensé acerca del uso de motores de CD/DVD 2 para el eje Z, pero leí que todavía necesita un counterweigh, así que decidí sólo utilice motor de CD/DVD 1 y un contrapeso para evitarlo.
Montar el DVD-marco de eje x en el eje z DVD-marco como tenía reservas acerca de cómo agregar todo ese peso en el motor del eje x, que no tenía ninguna manera de desahogar ya que se mueve hacia los lados.
Siéntase libre de hacer lo contrario.
Puedo ver algunas guías dice "mantener topes", así que si se puede. Ninguno de mis discos tuvo alguno de estos aunque.
He encontrado que puede ser configurado en el software, así que voy a hacerlo para esta impresora 3D.
Más tarde encontré que los topes no coloca realmente cerca de la drivebed pero suele colocarse en el frente de la JCP. Un pequeño interruptor que pueden deprimir. Algunas unidades de disquete tienen topes completadas incluyendo una pequeña pcb con toda la electrónica necesaria. Incluso encontré unas ópticas, así que buena caza!
Este instructable no va en detalles acerca de topes rescatados, como yo soy nuevo en la electrónica y no corta nada fuera.
Salientes de corte y perforación mounholes
Corte como muchos salientes que pude desde la parte inferior y superior de la cama. Necesitaba algo planos voy a tornillo a través y necesita algo plano para fijar las arandelas para arriba contra. Tuve que debo tomar algunas imágenes de "antes", pero me olvidé totalmente.
Ser cuidado de no quitar demasiado que podría terminar con un coche-cama suelto.
Ver las fotos.
También se pueden ver los agujeros que ha perforado a través de cada lecho. Son 4mm pero 3mm estaría bien que también supongo.
