Paso 9: Rampas 1.4 + módulos A4988 Driver - Descripción
Este paso proporciona una breve descripción de cada parte de los 1.4 de rampas

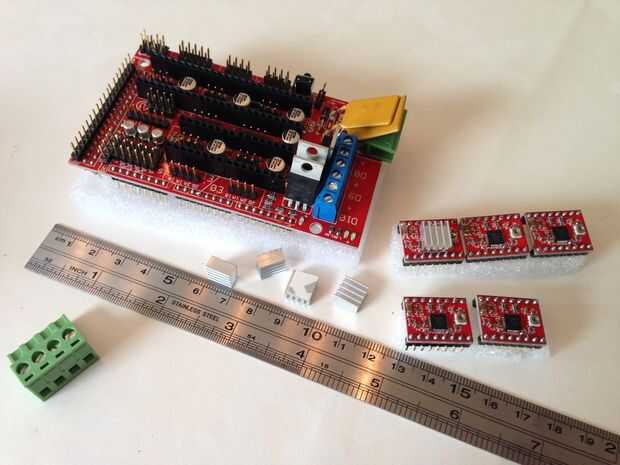

Cuadro 1.4 rampas + 4 Módulos de controlador de Stepstick de X A4988
RAMPAS es la abreviatura de «RepRap Arduino Mega chip escudo» y el 1.4 es el número de versión. Es el "corazón" de cualquier máquina RepRap. Es realmente computacional inerte en sí mismo, pero funcionan como una interfaz grande (placa de expansión) para agregar todo tipo de cosas, como controladores paso a paso, motores, extremo caliente y así sucesivamente, a nuestra Junta de Mega 2560, que es el cerebro de la operación.
RAMPAS deberán ser alimentadas con un 12V de alimentación que pueda suministrar un mínimo de 5A, un 11A adicional si usted planea usar una cama caliente.
Para obtener más información sobre rampas 1.4 vea el RepRap Wiki:
http://www.RepRap.org/wiki/RAMPS_1.4 o Protector de Pololu Arduino Mega
Descripción
Elegir la solución de rampas como todo es bastante atascado en este escudo de addon para el tablero de Arduino Mega 2560 R3 con tilde o sin necesidad de añadir a todo tipo de componentes electrónicos.
Las rampas junta la función como la base para el control de todo lo que necesitamos en cuanto a la impresión 3D: estirador, motores, calor-cama, extremo caliente, temperaturs, fans y hasta una pantalla de LCD se puede comprar como un complemento.
Más tarde compré un LCD y es muy bueno :)
Para controlar los motores paso a paso es necesario el pequeño Tablero de conductor Motor A4988 pasos.
No dude en leer el hoja de datos del A4988. Debo admitir que no entiendo mucho de eso a la hoja de datos.
ADVERTENCIA: conectar o desconectar un motor paso a paso mientras que el controlador es alimentado puede destruir el controlador. (Más en general, vuelva a cablear cualquier cosa mientras se alimenta es buscando problemas.)
Características de tarjetas de conductor.
Estas cosas viene con una lista de una milla de largo, pero aquí son los importantes por ahora.
•Máxima corriente de salida es 1A - esto lo hace ideal para pequeños motores y es la razón por qué usted podría haber visto otras impresoras 3D con mucho más grandes tableros de impulsión del Motor. Pueden proporcionar hasta 2a con seguridad aunque.
•Cinco resoluciones diferentes paso: completa paso, medio paso, paso cuarto, octavo paso y XVI-paso
•Control de corriente ajustable le permite ajustar la corriente máxima de salida con un potenciómetro, que permite utilizar voltajes superiores a voltaje clasificado lograr paso más altos de su motor de pasos.
•Apagado térmico de sobretemperatura, bajo voltaje bloqueo y cruce de corriente
•Corto a tierra y protección de carga en cortocircuito
Antes de su uso / preparación para el uso
Busque cualquier doblado pernos u otros daños evidentes. Si encuentras las patas que ha bendt algunos, usted puede en casi todos los casos enderezarlas usando su uña o herramienta similar pequeño.

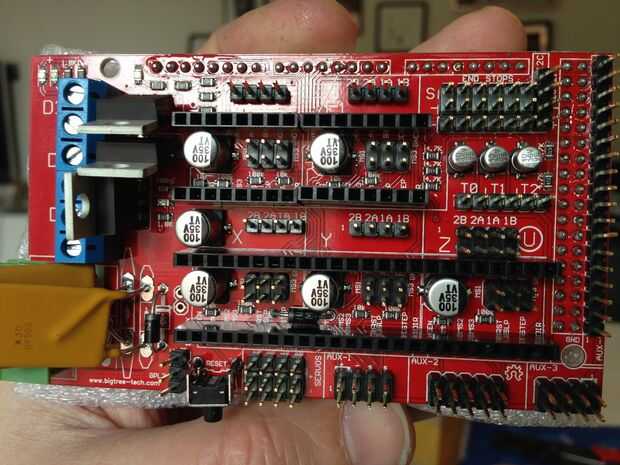

Los tableros de la impulsión del motor se colocan en dos filas de conectores hembra. Entre estos conectores son 6 pines macho con espacio para un total de 3 puentes. No vamos a utilizar cualquier puentes para nuestra instalación, como el uso completos pasos. Este es el lugar para hacer tales ajustes bien. Vea el diagrama en imagen para todas las opciones de configuraciones.

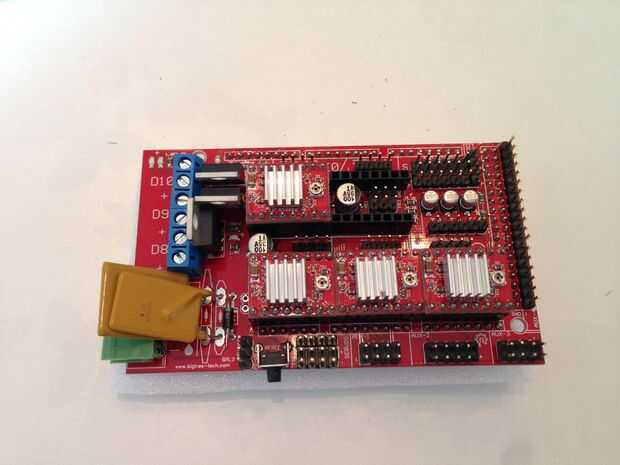

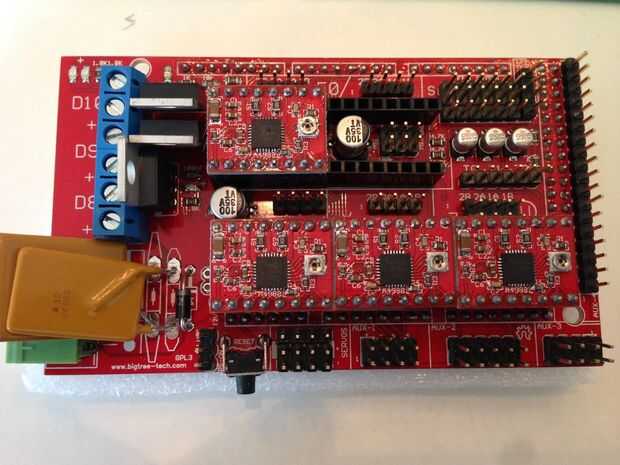

Instalar suavemente 4 de nuestras tarjetas de driver en X, Y, Z y E0. Los pequeños potenciómetros se colocan más lejos lejos de los conectores de entrada de energía. E1 deje vacío. Después de instalar las tarjetas de conductor usted debe poner en los disipadores de calor pequeño que viene con el paquete.
Cableado hasta
Una de las razones muy atractivas para utilizar esta tabla especial es cómo nos conectamos con unos cables de entrada de 12v, como se describió anteriormente en el paso de la alimentación, y entonces todo lo relacionado a la 1.4 de rampas es alimentado a través de él, por lo que no tenemos que lidiar con cables eléctricos individuales o powerbricks personalizadas o cualquiera de la otra multitud de soluciones que he visto.

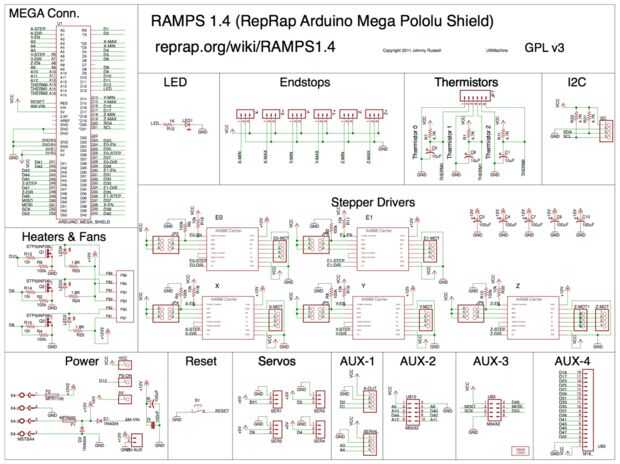

Ver las imágenes donde se encuentra el encargo 1.4 rampas conexión imagen que hice para esto.
Para un manual de cableado general, puedo recomiendo en nextdayreprap.co.uk.
La desventaja es la limitación de 1-2 amp de las tarjetas de conductor.
Después de crear mi impresora real compré 2 x SilentStepSticks para mi eje X e Y. Vale la pena cada centavo, pero no va a gastar dinero en eso antes de que llegar lejos - si opta por hacerlo
También hice un Instructable para los palos: instalar y configurar SilentStepStick en rampas - TMC2100 Schrittmotortreiber
Potencia de entrada
Como ya comentamos justo, la entrada de energía es simplemente dos corriente de 12v. Uno puede dibujar a 11A en 12v y el otro hasta 5A a 12V. No vamos en cualquier lugar cerca de esto, pero es bueno saber como puso un límite en lo que podemos conectar a esta tarjeta.
Potencia de salida
Cada elemento conectado a la tarjeta se alimenta a través de uno de sus cables respectivos. Es muy importante que doble comprobamos cada conexión que hacemos para evitar cableado corto él.
El D8, D9 y D10 son terminales para salida de CC para nuestra cama caliente, ventilador para el extremo caliente y caliente.
Motores paso a paso
Nuestros motores DVD que nos codificadas por colores en pares, deben estar conectadas en pares. Es decir. primero conectas los 2 negros en 2A y 2B de pin (dos pines), y los dos amarillo cables pin 1A y 1B (dos últimos pins).
Si el motor conduce a la plataforma de la manera incorrecta, usted puede cambiar de puesto alrededor de los pares. Importante!: todo debe ser totalmente cerrado y apagado. Significado de enchufe de pared, 12V conector de alimentación quitado del enchufe desconectado antes de desenchufar las patas en el tablero de rampas o esto es una forma segura para freír la Junta rampas rampas 1.4 y USB, o al menos la tarjeta de conductor paso a paso.
Puede invertir la dirección en el firmware en su lugar. Se describe en el siguiente paso de este instrucable.
Sondas de temperatura
Conectamos nuestras sondas de temperatura, a los pines marcados con T0 T1 y caliente-final para nuestra cama caliente. Si le apetece, puede Agregar una tercera a la T2.
Topes - casa posistion
Es posible que tenga ninguno, 3 o 6 o algún otro número.
¿Recuerdas cómo hablé acerca de la colocación de casa? Cuando te sientas delante de la impresora 3D y mira:
La boquilla del extremo caliente debe estar lo más cerca posible de la caliente-cama del borde más cercano a usted y al borde izquierdo de la cama caliente.
La boquilla debe estar lo más cerca posible a la cama sin realmente tocarlo. Se puede probar colocando un papel de impresión estándar en la cama caliente. Cuando usted necesita dar un leve tirón o dos para quitar el papel, luego la boquilla es hacia abajo lo suficiente.
Puede afinar estas cosas en el software.
Topes - cuando la posición se ha logrado.
En este posistion instalamos nuestros topes. Lo que significa hasta instalarlos en un lugar que se activa cuando la impresora está en casa posistion.
Usted no tiene que utilizar topes, pero si lo haces no te tendría que hacer una calibración manual antes de cada impresión. Por lo menos para esta impresora pequeña.
Si tienes más topes puede colocar al final MAX.
Si tienes todo 6 endsops instalados correctamente la impresora es calibrar como siempre y cuando todo está enroscada firmemente y permanece en su lugar.
Uno mismo-calibración real sólo se logra si usted invertir en artículos como un sensor de proximidad o sensores de fuerza, pero eso es para otro instructivo.
