Motor de Stirling de lata (8 / 10 paso)

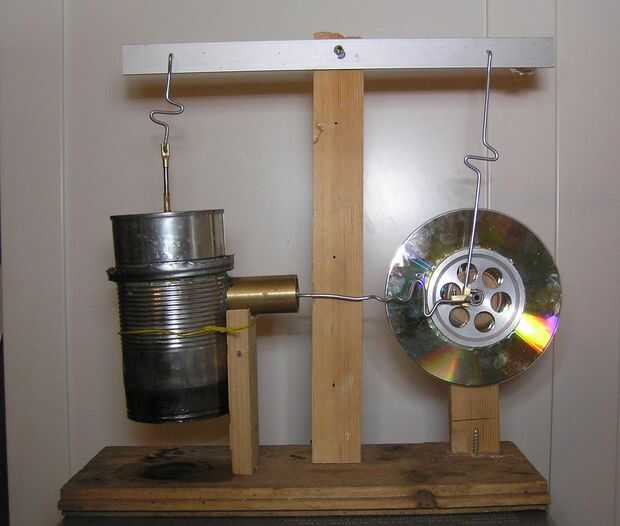

Paso 8: Marco del motor

Antes de construir cualquier cosa que dibujó un diagrama y elaboró las dimensiones necesarias del motor para que nada chocarían, seco montar todas las piezas antes de cortar y pegar.  La base está hecha de un pedazo de chatarra para terrazas.  El rayo es una sección de 250 m m de tira de aluminio con un agujero perforado para un pivote en el centro y dos agujeros más pequeños cerca de los extremos para aceptar los conrods.  La viga soporte y soporte de motor fueron hechos de más pino, atornillado en la base.

A pesar de trabajar a todas las dimensiones de antemano, mi aparente incapacidad para perforar un agujero directamente a través un trozo de madera juntada con mi taladro barato tambaleante dio lugar a una cierta cantidad de ensayo y error se aplica a la colocación de las piezas del motor.
