Motor de Stirling de lata (7 / 10 paso)

Paso 7: bielas

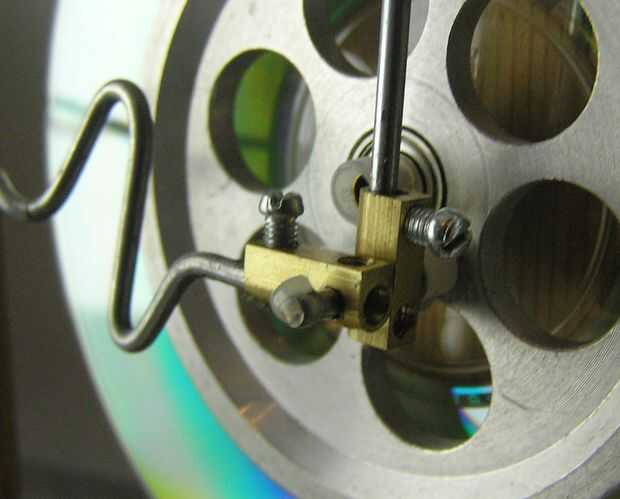

Los conrods están hechos de alambre de la percha.  Cuando una articulación es necesaria sólo para girar una pequeña cantidad son simplemente curvas de 90 grados en el alambre en los orificios de 2,5 mm, con un poco de pegamento caliente en el extremo para mantener el alambre en su lugar.  Donde los conrods hacer una continua rotación conjunta (donde las potencia del pistón y la viga los conrods conectar a la biela en el volante) éstos fueron hechos de piezas de latón perforados de una sección de conector eléctrico "bornes".

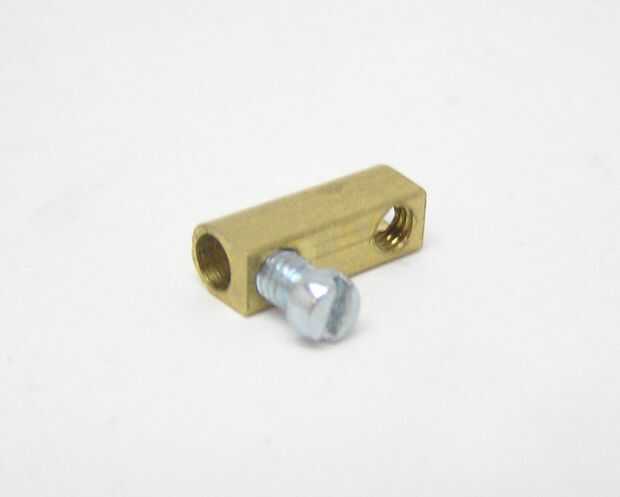

Estos son un tamaño muy conveniente y forma unir el extremo de un trozo de alambre perpendicular a otra pieza.  Uno de los tornillos fue quitado y un agujero perforado lateralmente por el latón y el otro tornillo utilizado para amarrar el extremo de la biela en el conector.  Me dio esta idea Coke puede Stirling Instructable de reukpower.

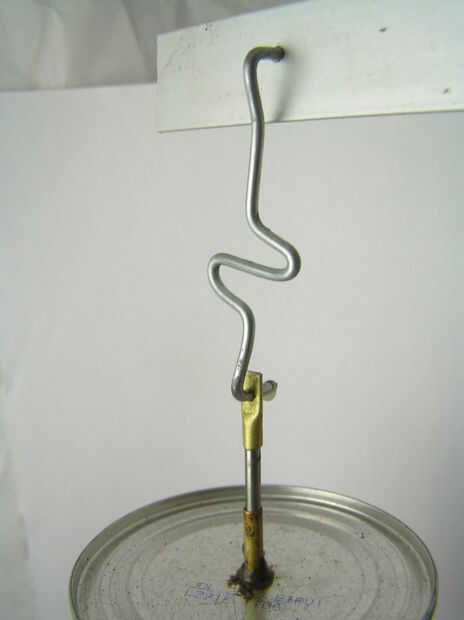

Los conrods todos tienen una curva en forma de Z en el medio que permite el ajuste de la longitud mediante la deformación de las curvas.
