Motor de Stirling de lata (1 / 10 paso)

Paso 1: diseño

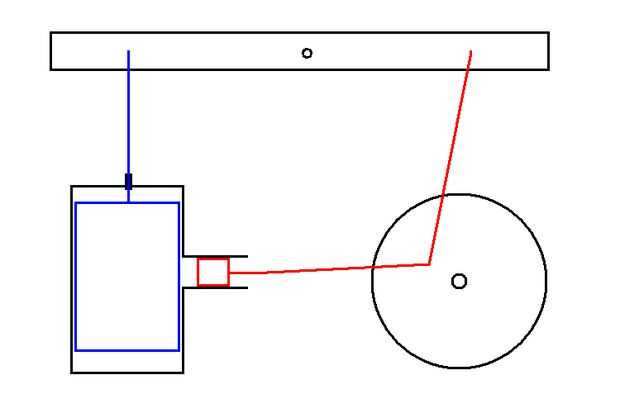

El "núcleo" de un motor de stirling gamma de este diseño es un gran cilindro que sostiene el desplazador, conectado a un cilindro de alimentación más pequeñas proporcionando los golpes de poder.  Decidí seguir el diseño de "walking beam" Darryl Boyd, donde pega el cilindro de alimentación por el lado de la dis [cilindro de placer, porque se adapta a los materiales que tenía y parece fresco :)

Encontré que aluminio bebidas caben perfectamente dentro de una sopa de acero puede, así que decidió utilice para el desplazador por ser barato, ligero y fácil de trabajar con. La sopa de acero puede proporciona un cuerpo robusto para el motor y también significó que podría ake la parte inferior desmontable para permitir el mantenimiento.

He encontrado algunas terrazas para utilizar como la base, algún Pino 1 "x 1/2" para utilizar como soportes para las piezas móviles y un pedazo de tira de aluminio de 3/4" como el rayo.  El motor tiene una combinación desordenada de métrico y imperial unidades - que es lo que sucede cuando se utilizan materiales de desecho!
