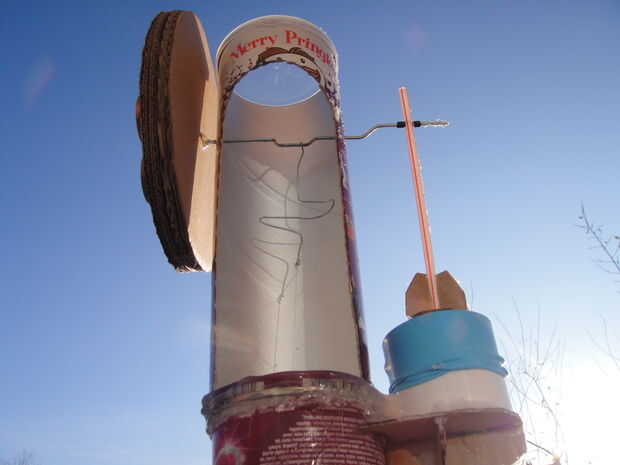

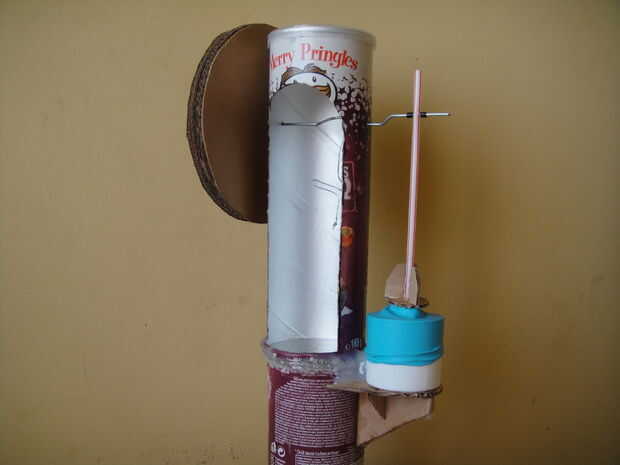

El sorprendente motor Pringles Stirling

el increíble motor de Stirling de pringles, hecho de cartón tubo de Pringles. Cuando vi este video por MarekSHayward solo había que tener mi propio! Me impresionó ver un motor de Stirling sobre todo de cartón, algo que normalmente no sería realizable en un motor de combustión externa.  Esto es una verdad fácil de construir Stirling que debe ser accesible a casi cualquier persona.

¿Cómo funciona?

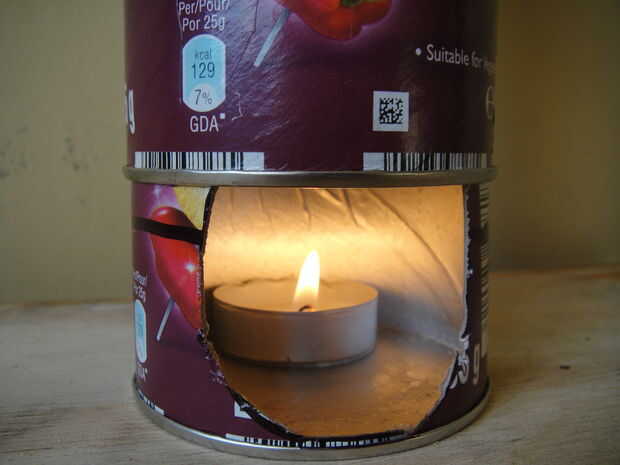

Este motor utiliza el aire que se repite calentado y enfriado. Para permitir que el aire al ser calentado y enfriado el tubo de pringles contiene un displacer que es como un pistón flojo que puede moverse arriba y abajo, forzando el aire alrededor del motor. Cuando el aire se calienta se expande empujando el diafragma (globo) hacia fuera que da vuelta a las bielas. Cuando la vuelta de manivelas que mover el desplazador hacia abajo para que el aire es cerca de la superficie donde se enfría haciendo que se encoja y tire de las manivelas, que naturalmente se mueve el desplazador hacia arriba permitiendo que el aire a calentar en la parte inferior, esto se repite una y otra vez!

Materiales:

  • 4 tubos de x Pringles, limpios y secos
  • 1 x globo
  • 1 x tapa del ambientador de aire / pequeña tapa de aerosol
  • Cartón de una caja vieja de envío
  • Varias pajitas de plástico
  • Adhesivo de uso general
  • Pegamento caliente del derretimiento
  • Lineas de pesca (el creador del motor original utilizado hilo de algodón en su lugar)
  • Algodón

Herramientas:

  • Tijeras
  • Brújula
  • Perforar (con 2mm y 5mm Brocas de taladro)
  • Pluma de marca
  • Lápiz
  • Regla
  • Pinzas
  • Corte de caja
  • Pistola de pegamento caliente del derretimiento
