Motor de Stirling de lata (6 / 10 paso)

Paso 6: Cilindro del desplazador

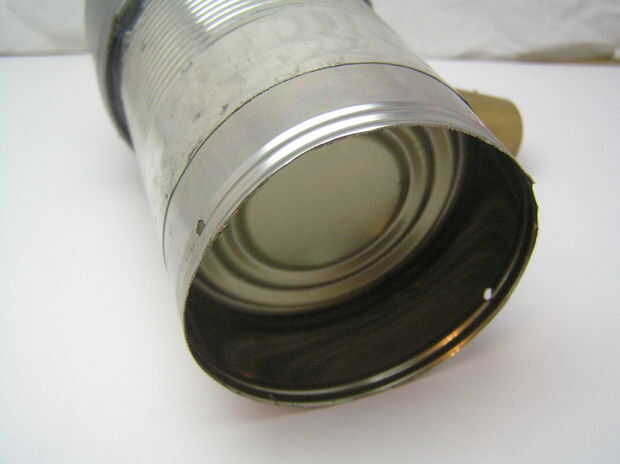

Para hacer el cilindro del desplazador, corté la parte inferior de una lata con un abrelatas que elimina el final entero de la lata.  Luego corte la parte inferior dos pulgadas puede otro del mismo tamaño con un extremo cónico, que podría puede fuerza en la primera para formar un sello hermético, pero que podría ser quitado si tenía acceso al interior del cilindro después.

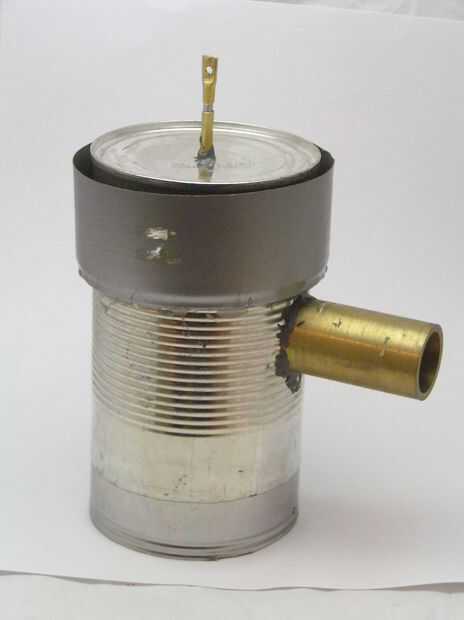

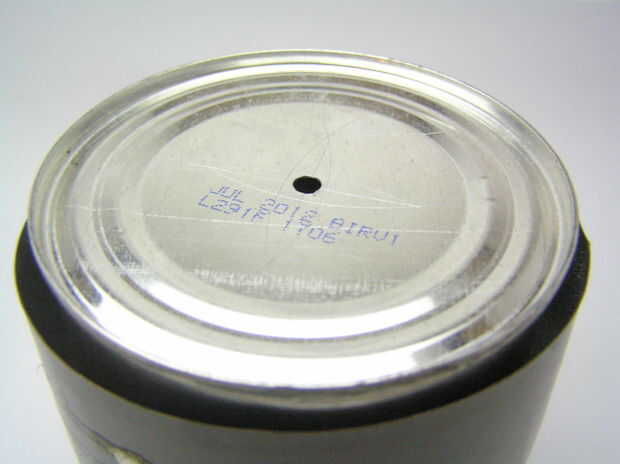

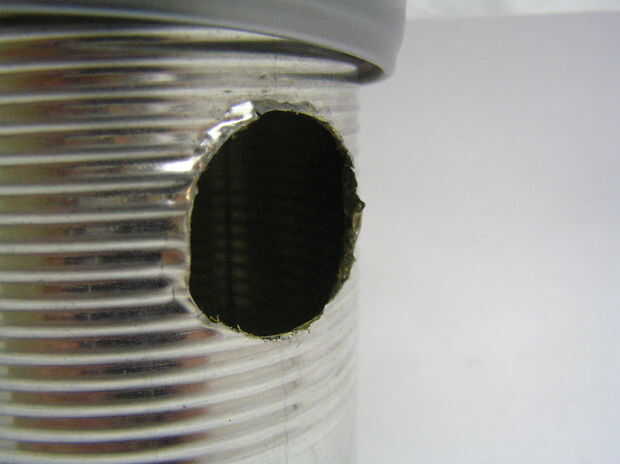

La parte superior del cilindro desplazador fue perforada en el centro y una sección de tubería de latón pegada con JB Weld para formar el sello de barra de displacer.  Un agujero lo suficientemente grande como para acomodar el cilindro de la energía se cortó en parte usando una herramienta giratoria y pega el cilindro de potencia.

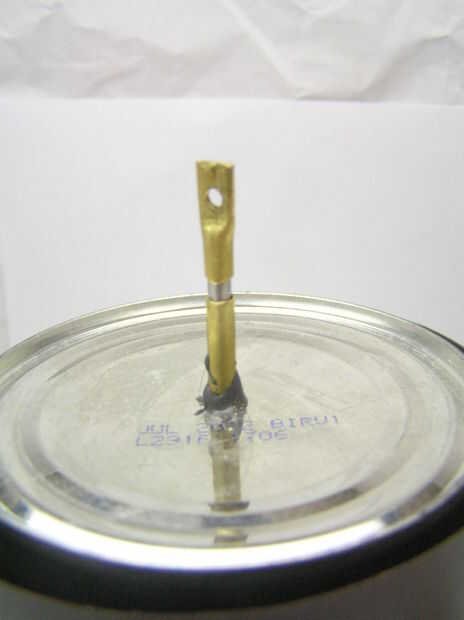

Cuando montado, una sección corta de tubo de cobre fue pegada en el extremo de la varilla de desplazamiento, aplanada y perforada como el pistón de potencia para proporcionar un empalme para la biela de la viga.

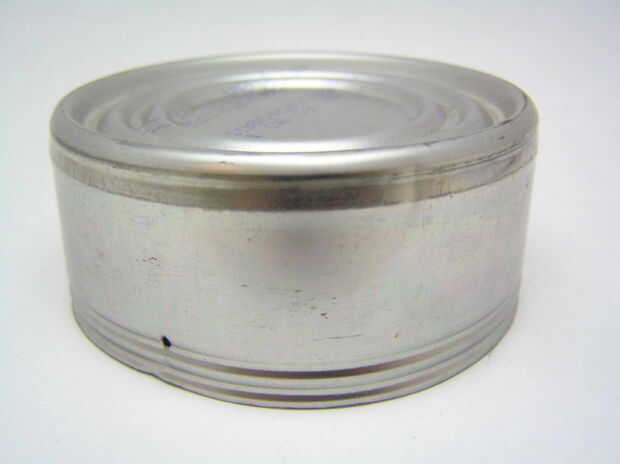

También recortar la parte inferior de un atún puede y pegado que en la parte superior del cilindro desplazador como una chaqueta del agua para la refrigeración, pero esto fue realmente menos eficaz que la refrigeración por aire llano y desarrolló un escape que fue dejando agua en el cilindro para que me lo quitaron.
