Montando el jinete de dragón 500 para uso con el dragón del AVR (8 / 17 paso)

Paso 8: Cabecera tomas - interfaz con dragón AVR

El jinete interfaces con el dragón del AVR a través de sockets de doble fila cuyas viviendas están en la parte inferior del jinete de dragón y con sus pernos soldadas en la parte superior. El dragón del AVR tiene la habilidad de usar programación de alto voltaje (ajuste aparte de muchos otros programadores). Para tomar ventaja de esta función se necesita un jefe del pin de 2 x 10 pines zócalo de la cabecera, disponibles en el paquete de piezas avanzadas.

Dos palabras del Consejo
Nos se soldar pernos en el dragón AVR que es un dispositivo sensible (y no es barato).

  • En caso de duda, hacer una pausa, a pie! Dejando un soldador caliente en lugar demasiado largo es la manera más probable de esto arruinara. Si la soldadura no fluir, dejar que las cosas enfriar, volver a estañar su punta e inténtalo de nuevo más tarde.
  • Cuidado con la descarga electrostática. Nunca he perdido nada por descargas electrostáticas. Puede que sea porque tomo la precaución de utilizar una muñequera antiestática y un soldador conectado a tierra.

1. bien alinear los y cabezales de perno para soldar.

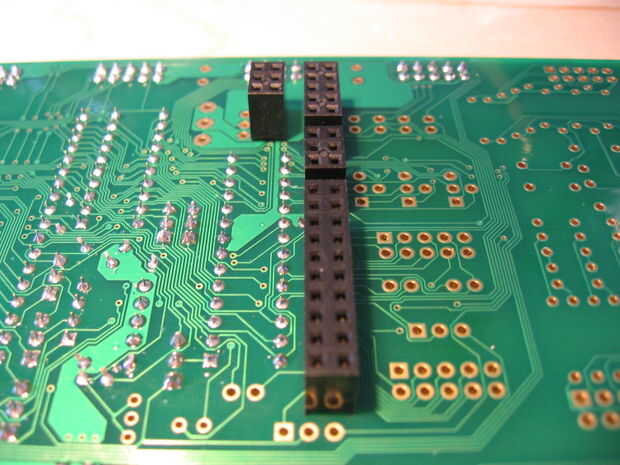

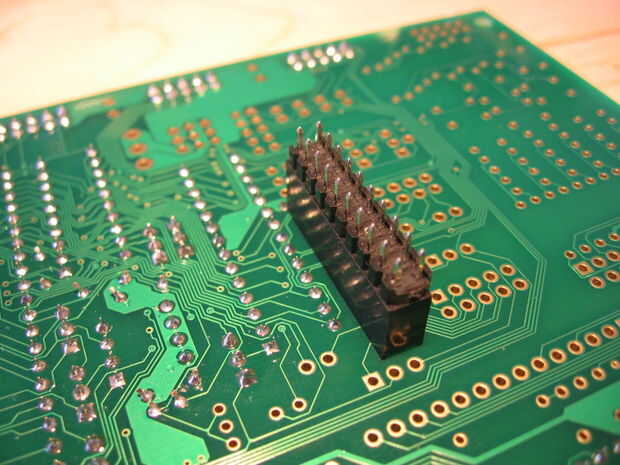

  • En la parte avanzada kit armar la cabecera de 2 x 10 pines y del zócalo de la cabecera de 2 x 10 pines. Coloque el jinete al revés e Inserte las clavijas del enchufe en la Junta como se muestra en la siguiente imagen.

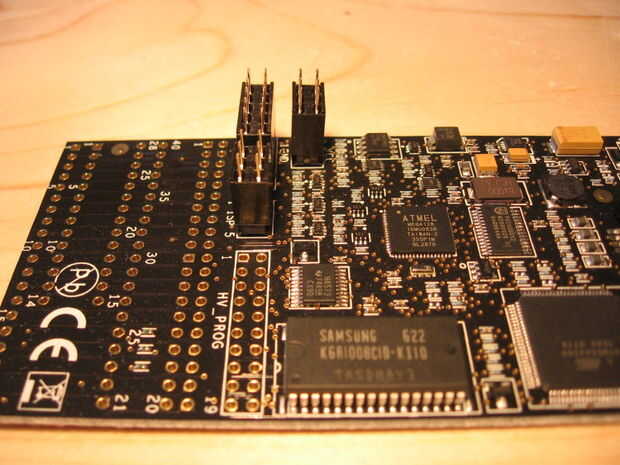

  • Localizar las tomas de cabecera de 3 pines en el kit de piezas básicas e insertarlos en las cabeceras de pin que ya se sueldan en el dragón del AVR.

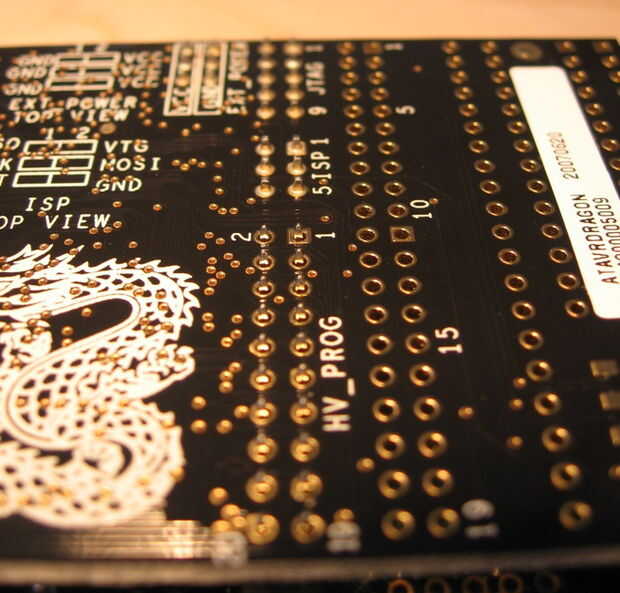

  • Invierta el dragón del AVR y coloque cuidadosamente sobre el jinete de dragón para que las clavijas de enchufe sus agujeros en la PCB de jinete de dragón y las clavijas de conector de 2 x 10 cabecera sus agujeros en el dragón. Esto también es en la foto a continuación.

2. el jefe del perno 2 x 10 para el dragón del AVR de la soldadura

  • La soldadura de un pin de la cabecera de conector de 2 x 10 el dragón del AVR.
  • Compruebe una vez más que los zócalos y pines están correctamente alineados y al ras con el tablero. El resto de los pines de soldadura.

3. Vuelva a colocar el conjunto

  • Del kit de piezas básicas de encontrar los pies de golpe-en blanco y en las cuatro esquinas del dragón del AVR.
  • Cuidadosamente voltee todo el conjunto, recordando que las tomas no están conectadas aún al jinete de dragón.

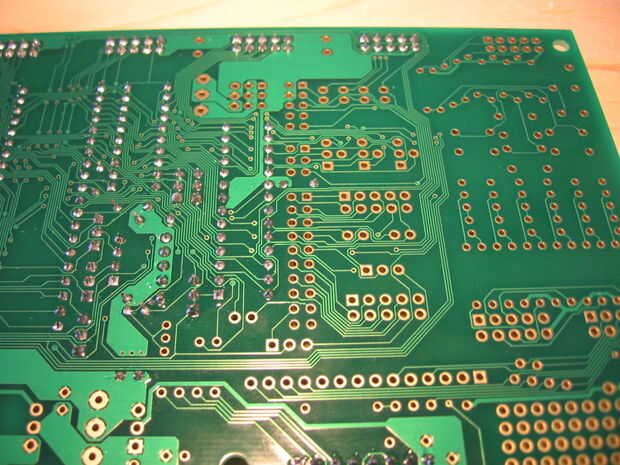

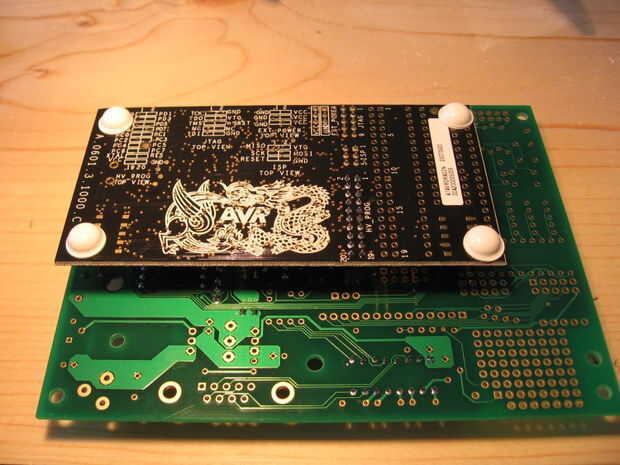

  • La Asamblea se basan en los cuatro golpe de pies a pegado a la parte inferior del dragón del AVR. El jinete debe estar nivelado con las clavijas de enchufe sigue pegando a través de los agujeros (fotografiados abajo).

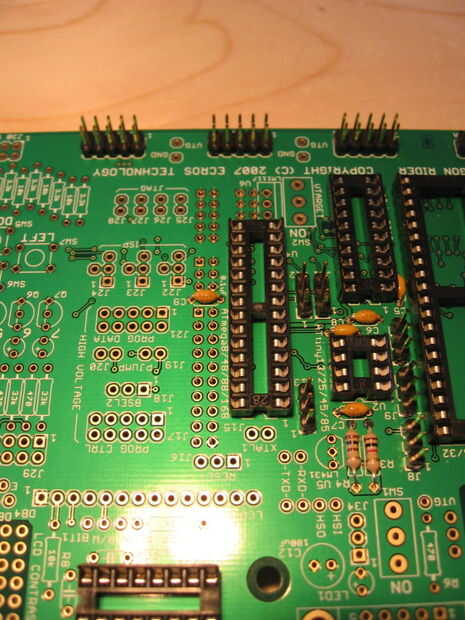

4. soldar los pines de los conectores de la PCB de jinete de dragón.

  • Soldar un perno de cada encabezado. Verificar que las tomas estén al ras con la placa y sigue correctamente alineada.
  • La soldadura de los terminales restantes.

5. Separe el dragón del AVR del jinete de dragón antes de continuar el proceso de montaje.
