Montando el jinete de dragón 500 para uso con el dragón del AVR (10 / 17 paso)

Paso 10: Finalizar el resto de los kits adicionales.

Ahora que estamos en la recta final. Todos los demás componentes se pueden agregar en el orden más conveniente. Aquí está cómo lo hice:

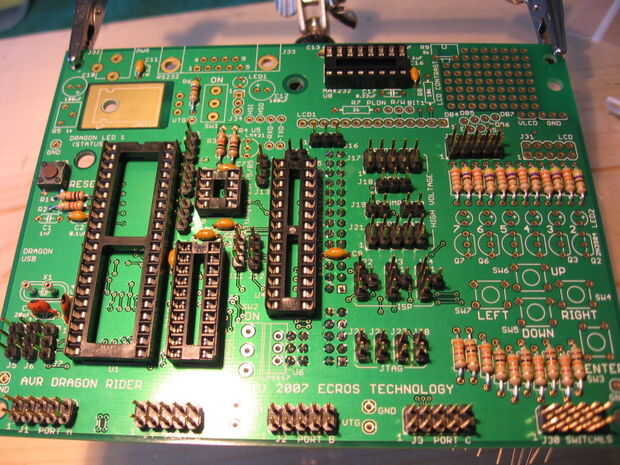

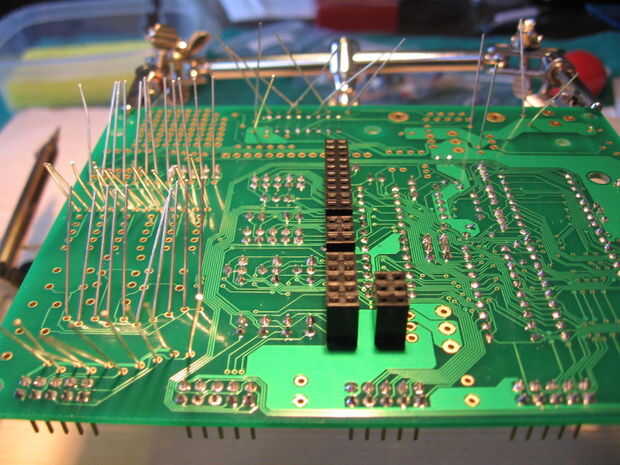

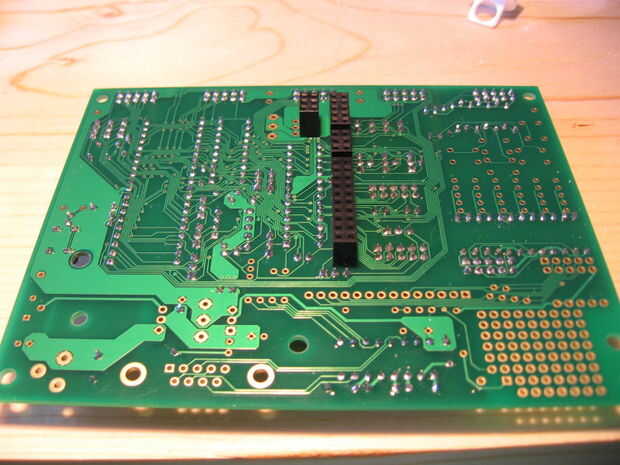

1. Comience agregando todos los componentes pasivos (resistencias y condensadores) para todos los juegos restantes.

  • 1 resistor y 1 condensador del kit de adaptador de red de
  • 4 condensadores axiales y un condensador radial para el kit de serie
  • 12 resistencias para el kit de LED
  • 10 resistencias para el kit de botón
  • 2 resistencias para el kit del LCD

2. agregar SW2 de kit de piezas básicas.

  • Este interruptor desde el kit de piezas básicas cambia la energía del dragón del AVR a la Dragon Rider

3. subregulator

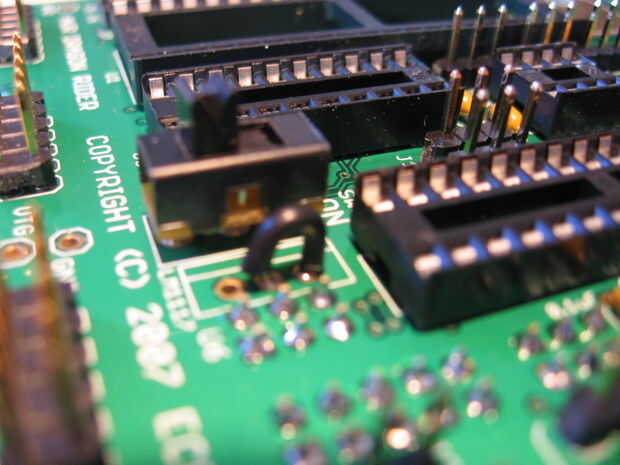

  • Hay un regulador secundario incluido en el kit de piezas avanzadas en caso de alimentación del jinete con el dragón del AVR, pero desea el circuito para funcionar de 3,3 voltios. Quiero mis circuitos funcionando a 5 voltios por lo que en su lugar sólo usé una pequeña longitud de cable para conectar los pines 1 y 2 de U6 juntos. Ver la foto de abajo. Usé un pequeño U de alambre por lo que sería muy fácil de quitar en un momento posterior si desea.
  • Para obtener más información acerca de la subregulator por favor listo el Dragon Rider Manual del usuario en el sitio web Ecros Tech.

4. precisión del voltaje referencia

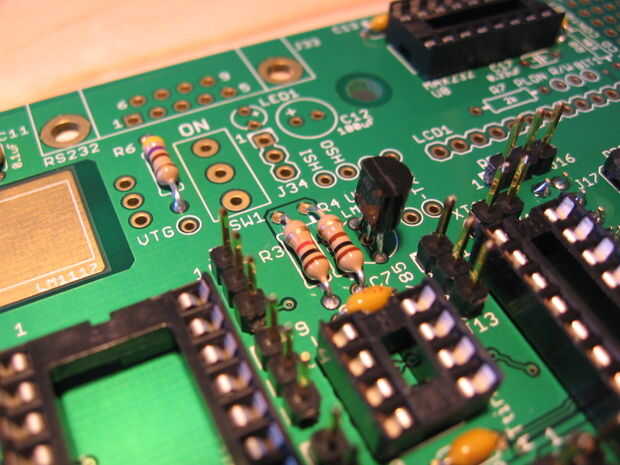

  • Hay una referencia de voltaje de precisión incluida con el kit de piezas avanzadas. Instalar este en el lugar apropiado ahora (imagen siguiente).
  • Tienes la opción de dejar este componente y usando la referencia de tensión interna del chip AVR (que también dejaría a R3 si vas esta ruta). Leer más en el Manual del usuario.

En los pasos siguientes completaremos los kits adicionales.
