Tension Series - Floating Bed

No siendo un fan de boringness de muebles de Ikea producidos en masa, decidí que iba a hacer yo mismo un marco de cama. Y si voy a diseñar y hacer algo yo mismo, voy a hacer mi mejor esfuerzo para que sea algo único e interesante!

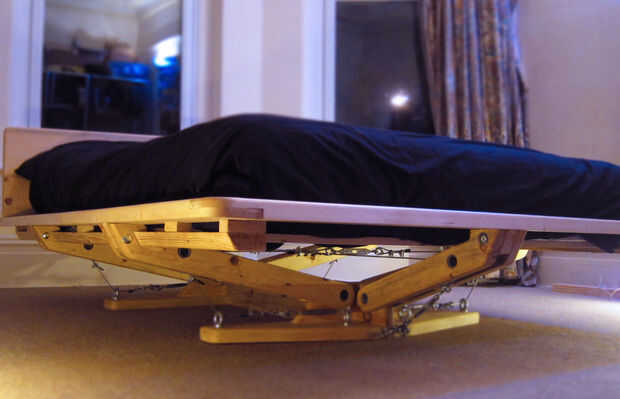

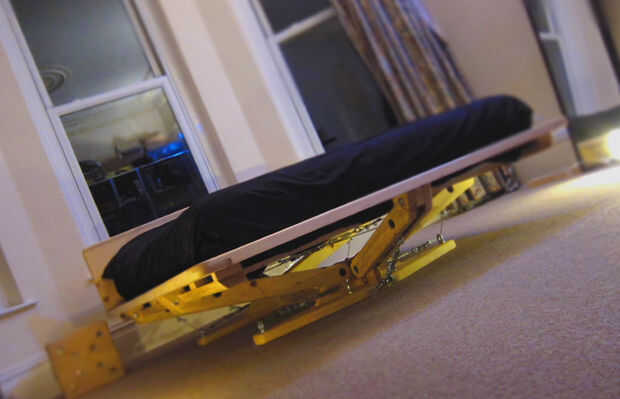

Me puse a diseñar un marco de la cama que le dio la ilusión de estaba flotando, para acabar con el generalmente de la pierna en cada esquina y tratar de ocultar la estructura de la base de lo mejor que pude cuando se ve de pie...

(Actualización:

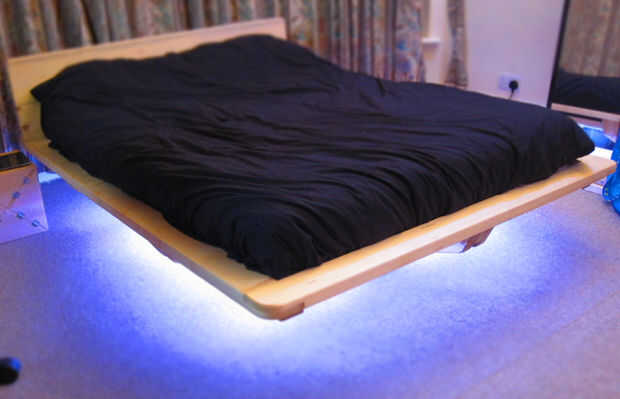

Después de varias sugerencias, he añadido que algunos LED tiras luces alrededor del parámetro de la parte inferior... realmente agrega a afectar! Saludos a los que comentaron e hizo la sugerencia!)

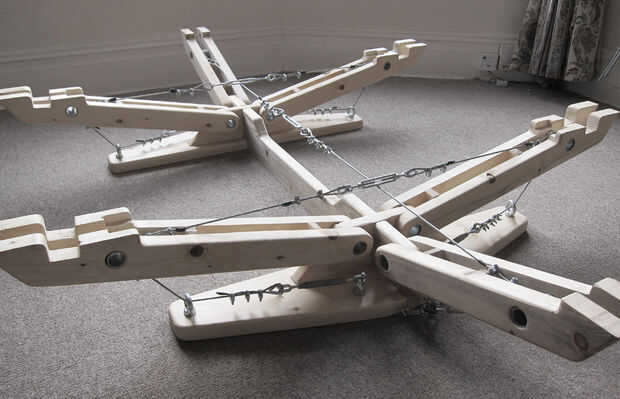

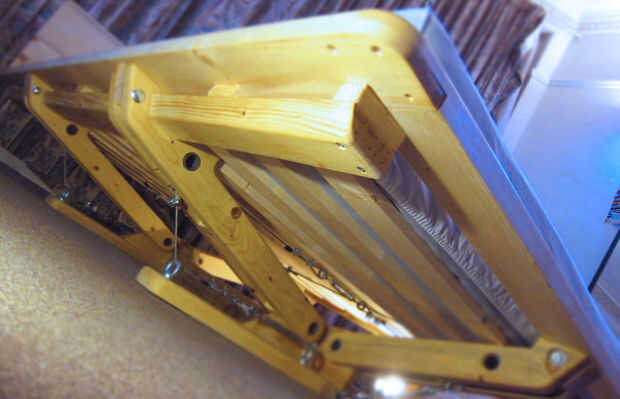

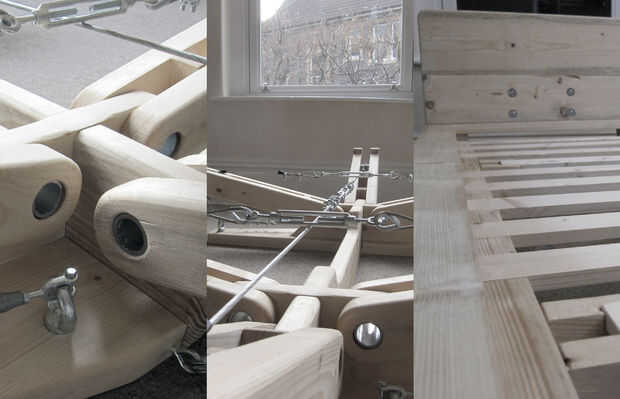

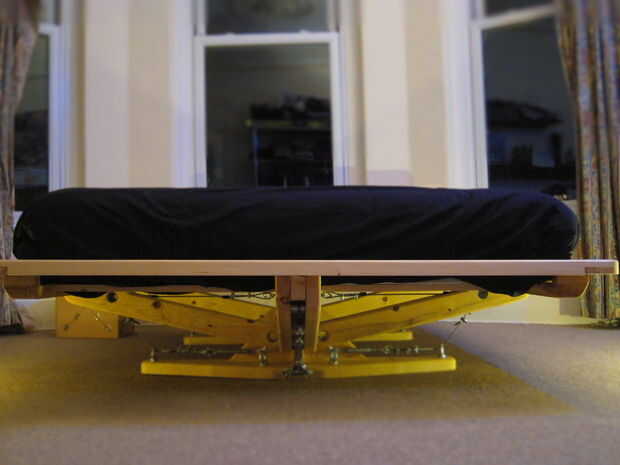

Y esto es lo que se me ocurrió. Seis brazos llegar de una columna central para apoyar la envolvente de la cama y cabecero. Estas armas son perno articulado en la base, con cable de acero tensado entre brazos opuestos para restringir su anchura y más aparejo hasta el fondo para crear una estructura estática, nivel. La base se extiende hacia fuera para evitar que todo el asunto vuelco cuando su sentado en un borde con mínima flexión.

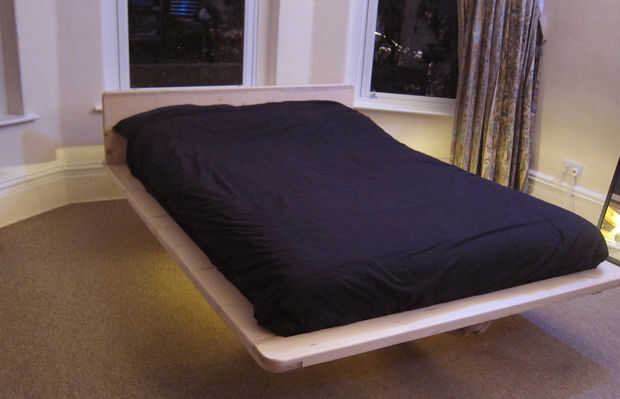

La cama está diseñada alrededor de un colchón estándar de 4 pies 6. Las dimensiones son 2120mm de largo y 1570mm de ancho, el marco se encuentra a una altura de 350mm.

El modelo CAD y dibujos que he creado para esto pueden ser descargado f

También esto he entrado en la competencia de la madera, así que si sientes su digno, un voto sería mucho apreció!

Cosas que necesitará.

Fuentes:

  • Junta de andamio 7 x 2400mm
  • Junta de andamio 1 x 1800mm
  • Madera para listones, utilicé madera de longitudes 69x18mm
  • Cuerda de alambre (no sabe exactamente cuánto < 20m)
  • 8 x pernos de ojo
  • tensores x 9
  • Muchos apretones de cable y dedales
  • Cinta aislante
  • 8 pernos de 30 mm de x M10
  • 10 x M10 100 mm tornillos y tuercas
  • 4 x M10 130 mm tornillos y tuercas
  • Tornillos para madera
  • Pegamento para madera
  • Aceite/las manchas/barniz.

Herramientas que utilicé:

  • Sierras (tabla/mitre/circular/rompecabezas/mano)
  • Router con brocas
  • Taladro con brocas y cuchillas de Sierra
  • Lijadora
  • Cinceles
  • Destornilladores
  • Martillos
  • Alicates y cortadores de cable
  • Sistema del zócalo / llaves
  • Abrazaderas
  • Medición de cintas / plazas / espíritu niveles etc.
