Paso 7: Pines parte I

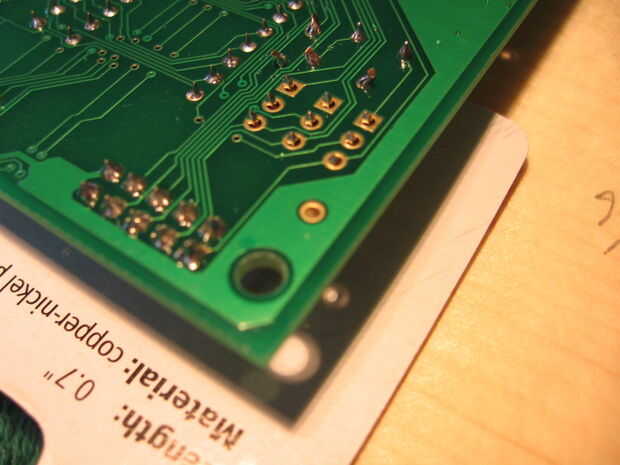

Para cabezales de soldadura utilizar una técnica especial. Pone los encabezados de pin en su posición y luego poner un trozo de cartón encima de ellos. Conservo mi pulgar en la tarjeta para mantener los encabezados de pin en lugar mientras que voltea el tablero. Una vez que la Junta está descansando en las cabeceras de pin que Deslice la tarjeta hacia fuera. Luego de soldadura sólo uno de los pines de cada encabezado. Esto mantienen en su lugar y le permiten volver a voltear el tablero y compruebe que los encabezados están al ras con el tablero y los pernos verticales. Si no, simplemente ponga su dedo en uno de los pasadores en la cabecera del pin, calentar la Junta del solador y sostenga la plomada de la cabecera y hasta que se endurece la soldadura. Tenga cuidado de no poner el dedo en el pasador soldado en lugar o que se queme esto!

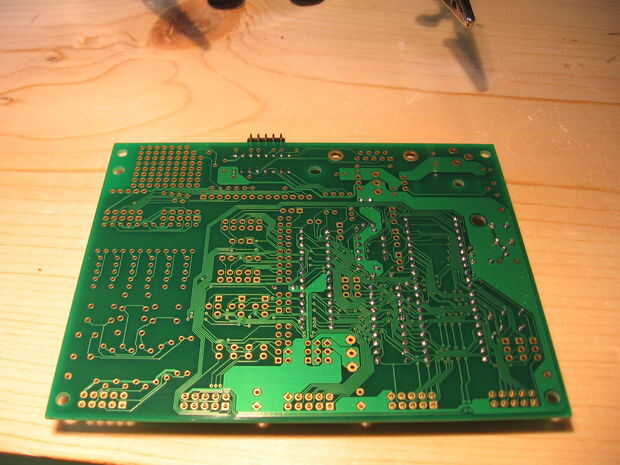

1. Coloque los encabezados de 2 x 5 pines J1-J4. Voltee la tabla y una de las tomas de la rúbrica de pin en la parte posterior de la Junta para apuntalar para que quede nivelado.

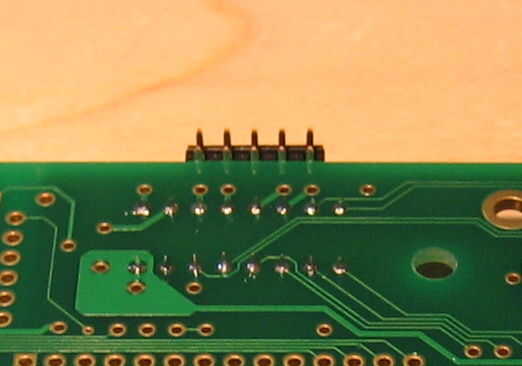

2. la soldadura de uno de los pines de cada encabezado. Comprobar que cada encabezado quede al ras con el tablero y es vertical.

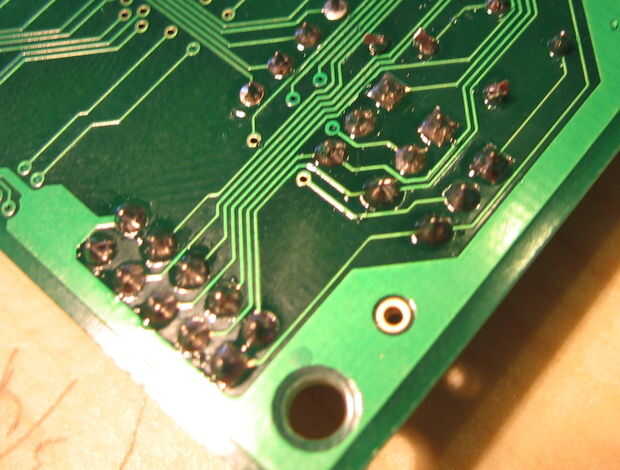

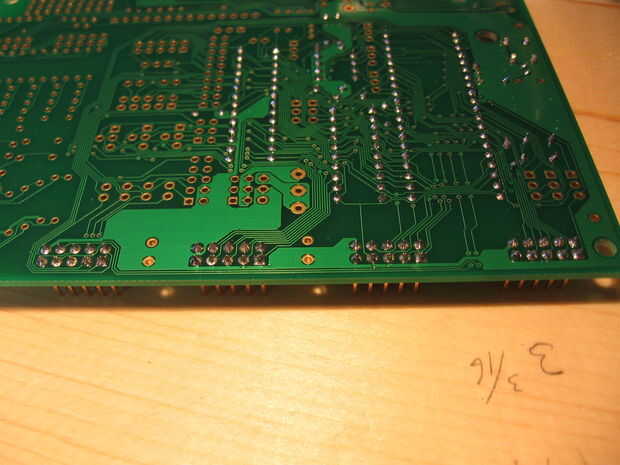

3. soldar los pernos restantes de cada encabezado.

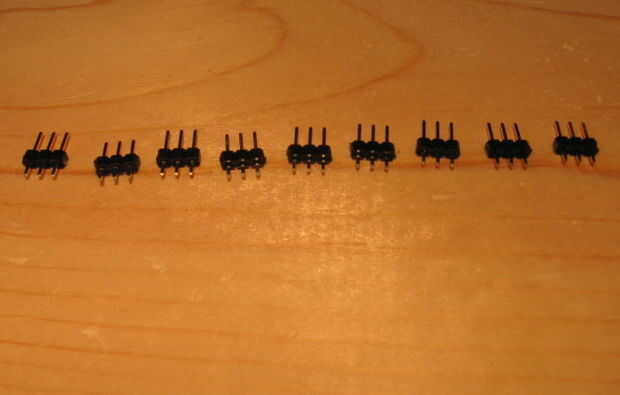

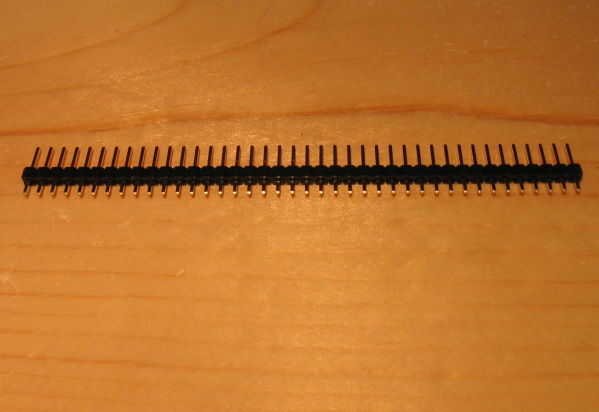

4. localizar los encabezados de pin larga hilera y romper 9 sets de 3 pernos.
- Esto puede hacerse mejor con dos pinzas. Agarre a ambos lados de las muescas y roca ida y vuelta hasta que la cabecera se encaja a presión apagado.
5. colocar las cabeceras de 3 pines en la placa de circuito donde está marcado J5-J13.

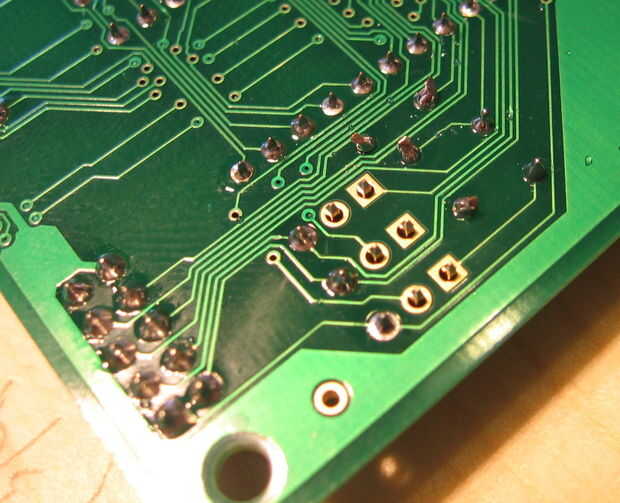

6. Voltee la placa y soldar un perno de cada encabezado.
7. verificar alineación de encabezado correcto como lo hizo antes y hacer las correcciones necesarias.
8. soldar todos los pines restantes de estas cabeceras.
