Montando el jinete de dragón 500 para uso con el dragón del AVR (6 / 17 paso)

Paso 6: Oscilador de cristal

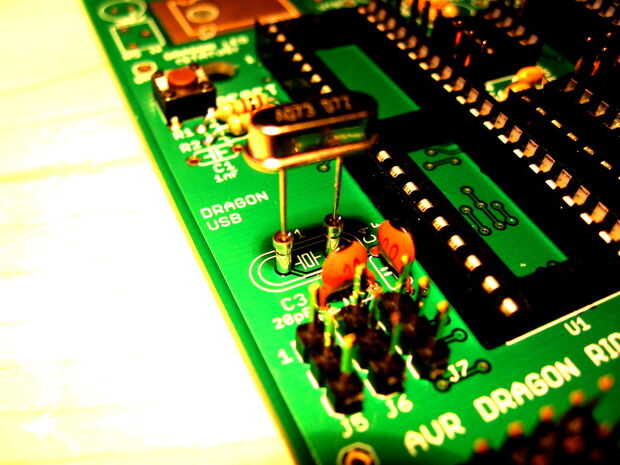

Este es un buen momento para instalar el cristal y sus condensadores de carga. Estas piezas se encuentran en la bolsa de piezas avanzadas. Uno de los cristales viene con un zócalo en cada uno de sus conductores.

1. colocar y soldar el casquillo de cristal a la zona de la junta con la etiqueta X1.

  • Debido a que el zócalo para el cristal es de dos piezas separadas, debe soldarlos a la placa mientras se encuentran en las puntas de uno de los cristales. Esto asegurará la alineación apropiada de las tomas.
  • Engañó durante este proceso. Pongo una muy pequeña cantidad de soldadura en uno de los orificios para la toma de cristal. Entonces alinearon el cristal con las tomas de él conduce y calienta este lenguado pequeño de soldadura mientras presiona ligeramente el cristal. Cuando el dab de soldadura derretida los casquillos de cristal se deslizó en su lugar y sostenía el cristal recto y nivel hasta la soldadura dab endurecido. La otra conexión de la soldadura y luego volver y aplique la cantidad apropiada de la soldadura a la primera.

2. Inserte los condensadores C3 y C4.

  • Estos condensadores son radial por lo que los conductores ya están en la orientación adecuada para insertar en los agujeros.
  • Doblar, soldar y cortar las puntas de lo mismo que usted hizo con los condensadores en el paso 4.

3. una vez realizada la soldadura, quitar el cristal por lo que no está doblada o dañada durante los pasos restantes.
