Montando el jinete de dragón 500 para uso con el dragón del AVR (14 / 17 paso)

Paso 14: Add-on de la LCD

Mientras trabajaba en este proyecto que tenía unas cuantas preguntas y dirigida a Graham Davies de Ecros Tech. Él era muy servicial e incluso ofrecido a enviarme los dos kits de Add-on no tengo, los kits de LCD y Cable de cinta. Gracias Graham!

Porque recibí el kit LCD adicional después de completar este instructable sin él, este paso instalará todos los componentes necesarios para el kit del LCD. Es bastante simple en realidad.

Decisión: Cómo lidiar con th bit de R/W de la interfaz LCD. El PCB de jinete de dragón tiene un conjunto de almohadillas de soldadura para elegir entre conexión RW bits a un resistor de pull-down o el jefe del perno para la conexión a un microcontrolador. Puede tomar la decisión ahora y soldar un puente de alambre en el lugar apropiado. He decidido mantener mis opciones abiertas e instalar una cabecera de pin para el uso con una desviación. Esto me permitirá cambiar más tarde mi mente sin desoldar. Simplemente habían dejado suficientes alfileres del kit de piezas básicas para usar aquí, añada su propia desviación (aunque es probable que haya suficiente entre los kits de piezas básicas y avanzadas que usted no necesita encontrar un adicional o derivación).

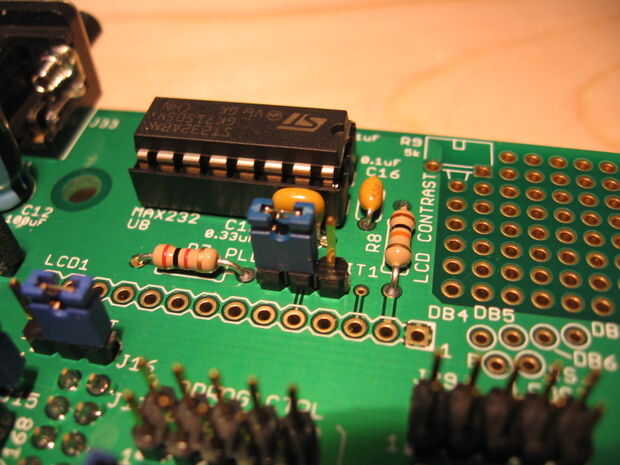

1. colocar y soldar las resistencias y el trim-pot

• Ser consciente de los códigos de color del resistor.
• Lugar R7, R8, R9 y soldadura utilizando los mismos métodos como antes en este proceso de montaje

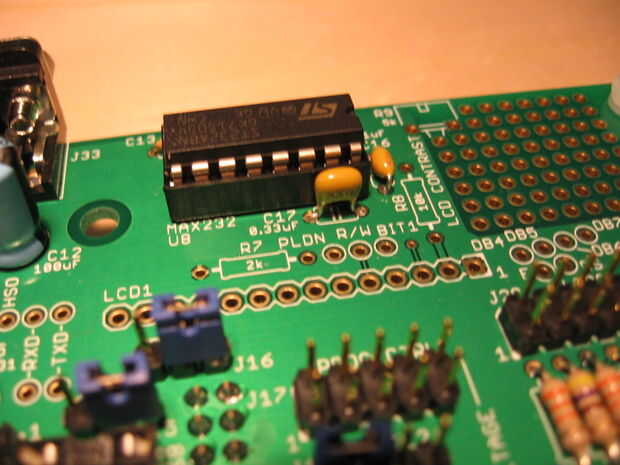

2. colocar y soldar un jefe del pin para el bit de R/W

• Lugar un jefe del pin de 1 x 3 en los tres agujeros marcados "PLDN" "R/W" "Torcedura1"
• La soldadura utilizando el mismo método que tenemos previamente para una fila de pines.

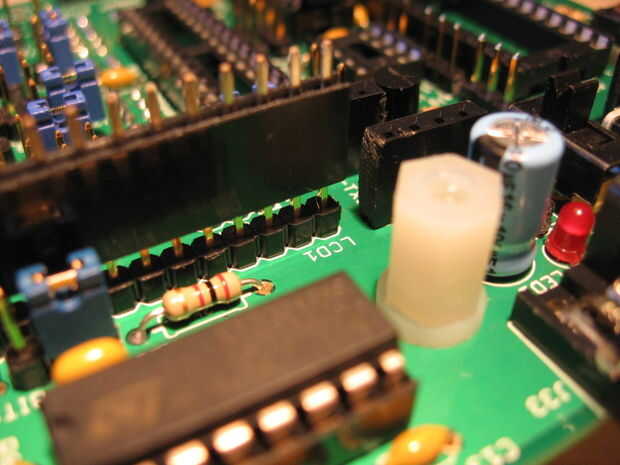

3. instalar separadores de nylon

• Soportes de nylon offs vienen con un tornillo, la arandela y la tuerca.
• Instale los postes con la parte del tornillo hacia arriba.
• La lavadora va en la parte superior del tablero (como un espaciador para la altura correcta). Asegurar el poste de la parte inferior de la junta con la tuerca.

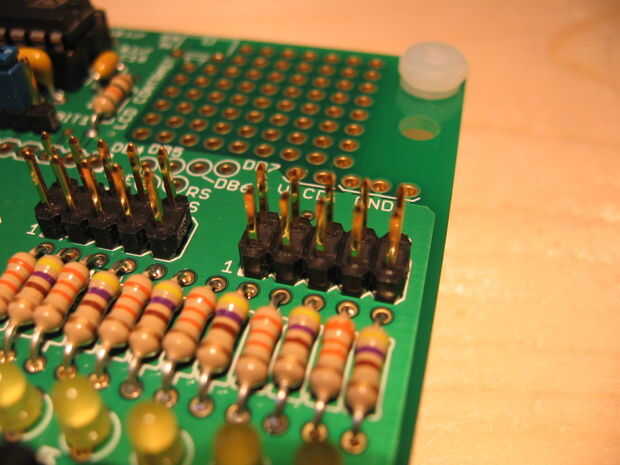

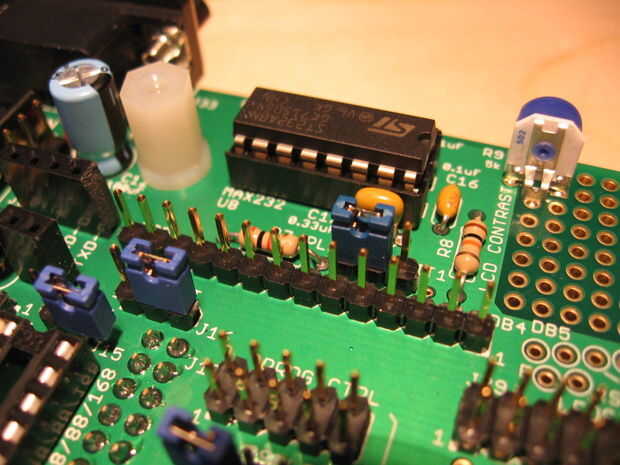

4. Coloque el jefe del perno y el zócalo

• Reunido el jefe del perno 1 x 14 y la toma de 1 x 16 pin. Las dos ranuras adicionales para la toma de corriente van en el lado de "PIN 1" de la Junta. Insertar en los agujeros en la PCB.

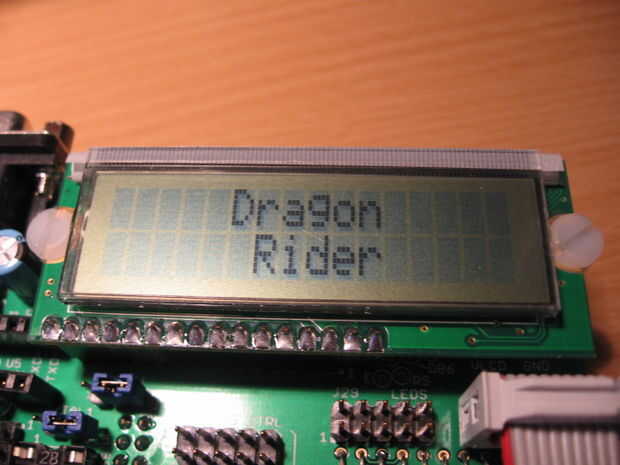

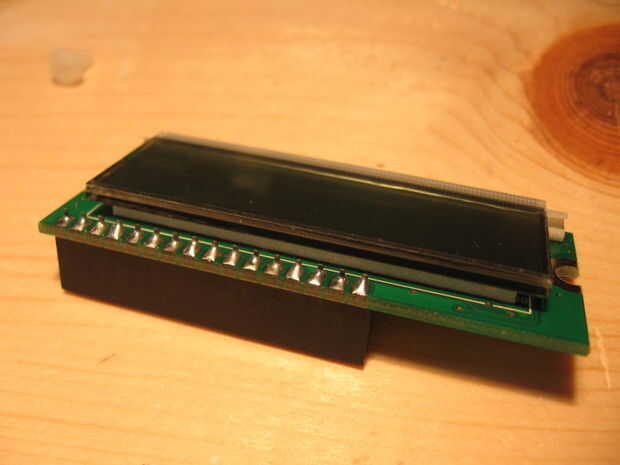

5. fijar la pantalla LCD en lugar.

• Coloque la pantalla LCD en su lugar asegurándose de que la línea de pernos socket pin up con los agujeros del tablero de LCD.
• Asegure en su lugar utilizando los tornillos de nylon. Esto asegura la alineación correcta durante la soldadura.

6. soldadura todo en su lugar.

• Comience con un perno en el jinete de dragón y un pin en la pantalla LCD.
• Compruebe la alineación correcta
• La soldadura de los pernos restantes.
