Montando el jinete de dragón 500 para uso con el dragón del AVR (16 / 17 paso)

Paso 16: Protección adicional para su dragón del AVR

En este punto se podría agregar los separadores de nylon, tubo luminoso y que hacer.

A menudo tengo unos componentes repuestos patadas en mi área de trabajo tales como condensadores extras. No quiero correr el riesgo de que un componente al azar bajo el dragón del AVR y corto hacia fuera durante el uso. Hay casos bien documentados del dragón AVR muriendo una muerte misteriosa así que decidí añadir una protección extra de un escudo de plexiglás en la parte inferior.

Los separadores de nylon que vienen con el kit de piezas básicas han roscado agujeros en la parte inferior. Los hilos son 4-40. Casualidad que plexiglás y tornillos 4-40 colocación alrededor y eso es todo lo que necesitas para este proyecto.

1. Mida y corte el plexi-glass

  • Use protección para los ojos... sí, esto significa que usted
  • Medir el cristal de plexi para ser sólo un poco más grande que el PCB de jinete de dragón.

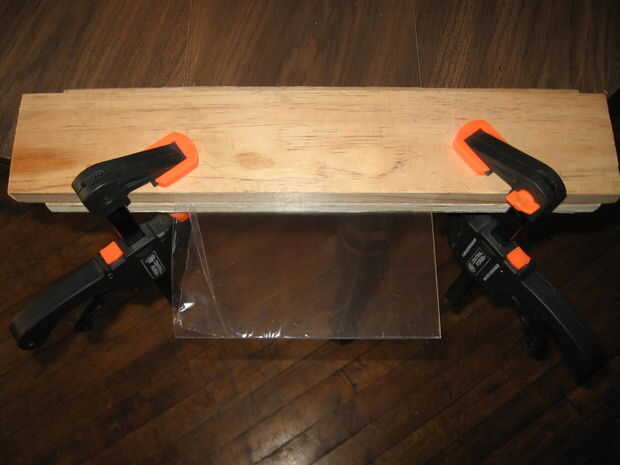

  • Abrazadera del plexiglás entre dos tableros, cuenta firmemente con una hoja de afeitar (generalmente anoto 3 veces) y complemento el trozo con rápida, presión uniforme en toda el área anotado. Repita según sea necesario.

2. Instale los separadores de nylon en el pcb de jinete de dragón usando las incluye arandelas y tuercas.

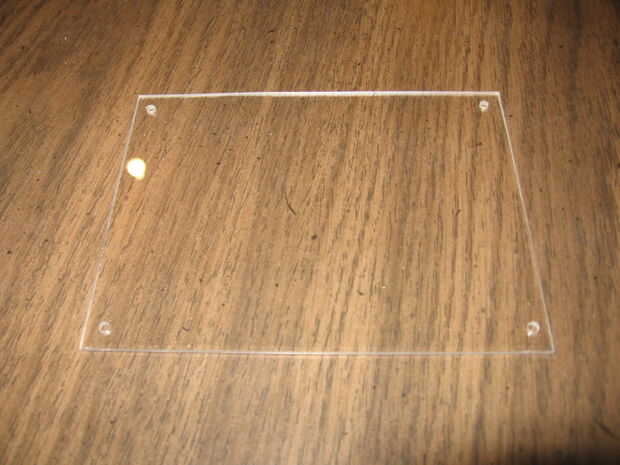

3. Marque y perfore los agujeros de montaje en el plexi-glass

  • Voltee el jinete de dragón, centro el plexi de los separadores y marque el centro de cada orificio con un marcador permanente.
  • Utilice un taladro con una broca de 1/8 bits. Funciona el taladro lentamente, teniendo cuidado de no dejar que la broca "viaje" de su marca. Utilice un trozo de madera de desecho y no use demasiada presión hacia abajo en un esfuerzo para evitar fisurar el plexi-glass.

4. Instale el tubo de luz

  • El tubo de luz tiene un negro "arandela" que asegura en su lugar. Quitar esto, introduce el tubo de luz a través de la Junta de la tapa, instale a la arandela negra de la parte inferior.

5. Sujete el dragón del AVR al jinete mediante los casquillos de perno encabezado que instalamos anteriormente.

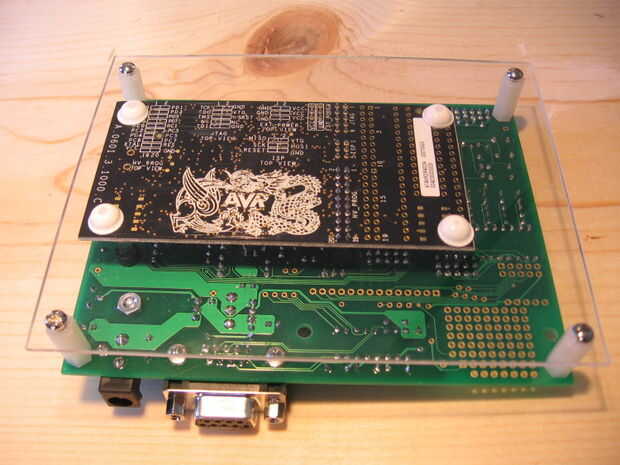

6. Sujete el protector de plexiglás en su lugar utilizando los tornillos de máquina.

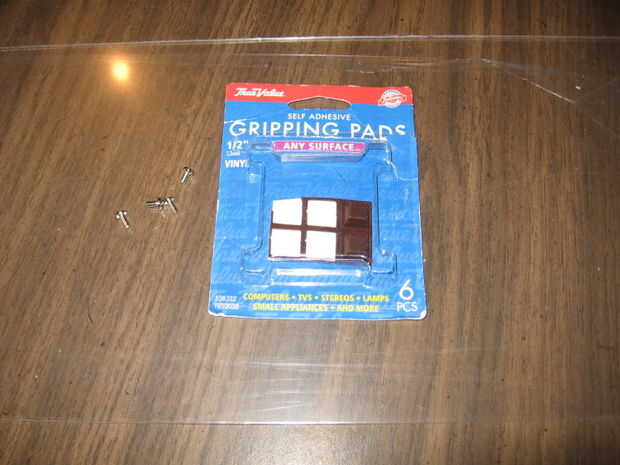

7. Si tienes extra protuberancia en los pies alrededor de la casa puede conectar a la parte inferior de la plexi para crear una base antideslizante, no raya.

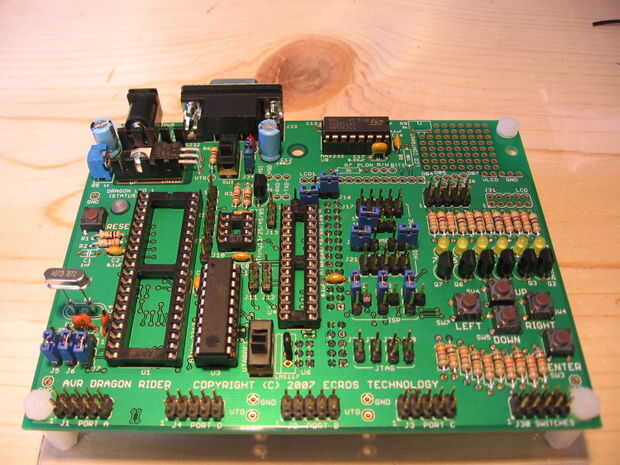

Actualización: Graham de Ecros Tech notó un error aquí. Puedes ver en la imagen que cuando he instalado los separadores de nylon poner la arandela y la tuerca en la parte superior del tablero. La lavadora se usa como espaciador para que el jinete de dragón y el dragón del AVR se sentará sobre una superficie juntos. Asegúrese de instalar los separadores con la lavadora debajo de la placa y la tuerca en la parte superior. Recuerda, estos son de nylon, no acero, así que tenga cuidado de no tira los hilos de rosca del soporte la tuerca o el tornillo de máquina.

Además, sugiere que sería muy fácil marcar la posición tamaño y orificio en el plexi si lo hace antes de instalar cualquiera de los componentes en el PCB. Solo ponen el PCB plano y traza los bordes y los agujeros de montaje.
