Modificación de la Pantum 2502W para la impresión láser directa impresora de tarjetas de circuitos (1 / 16 paso)

Paso 1: Piezas y herramientas

Piezas

Impresoras Pantum 2502W

Tablero de MCU - Ver texto.

14 pulgadas de ancho x.020 hoja de aluminio de 6 pulgadas.

5 pulgadas de 1.5 pulgadas x 1.5 pulgadas x.062 pulgadas ángulo de aluminio.

Algunos tornillos y tuercas - 4-40, 8-32 o equivalente métrico.

separadores de 2, 6-32 x 1 pulgadas de longitud, roscado. Véase el texto

Enmascaramiento de doble cara o cinta otras finas menos de 1 pulgada de ancho.

Herramientas

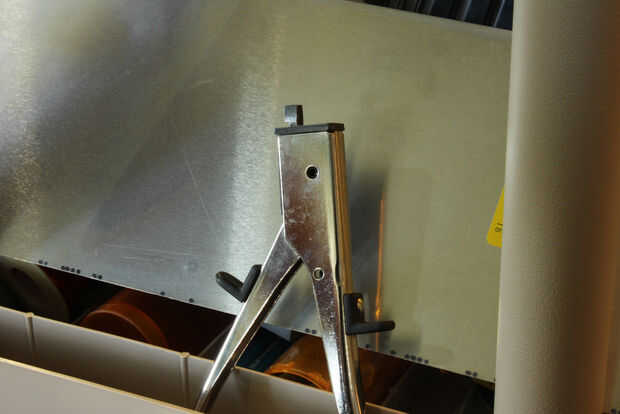

Herramienta de punzonado - opcional, ver enlace y texto

Sierra para cortar en ángulo de aluminio fino. Una tronzadora es agradable, pero una sierra para metales va a hacer muy bien.

Dremel - opcional pero muy útil.

Otras herramientas comunes del taller - soldadura hierro, taladro, destornilladores, etc..
