Modificación de la Pantum 2502W para la impresión láser directa impresora de tarjetas de circuitos (4 / 16 paso)

Paso 4: Corte la plataforma de papel

Ahora vamos a eliminar una sección del plástico de papel. Esto es necesario para crear un plano
camino a través de la impresora para dar cabida a un portador ancho de seis pulgadas con un PCB montado.

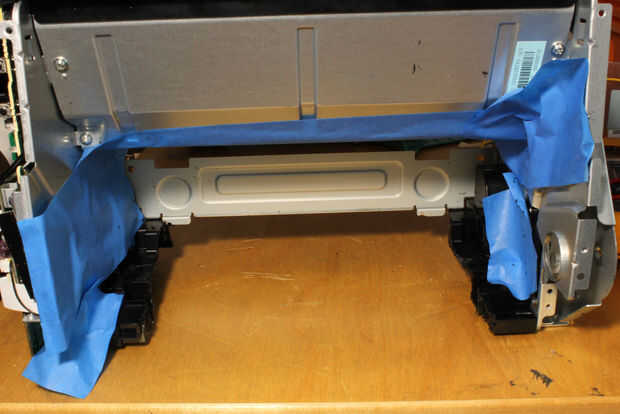

Utilice cinta adhesiva para cubrir y proteger todas las piezas interiores expuestas de la impresora de virutas. Uso un

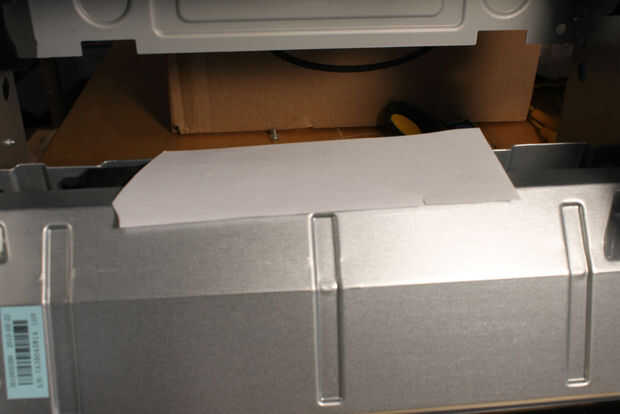

pedazo de papel sobre la ventana láser para mantener adhesivo sobre la cinta de enmascarar de empañamiento de la ventana.

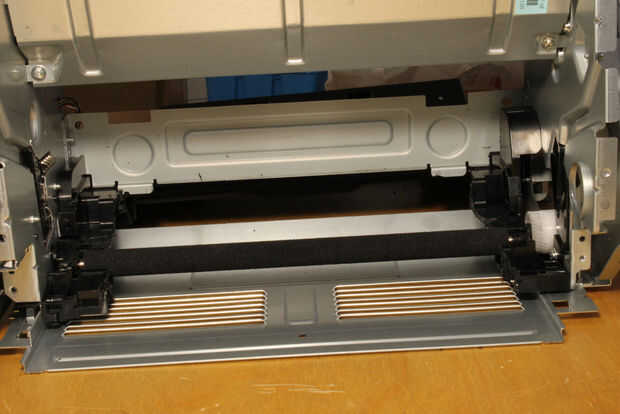

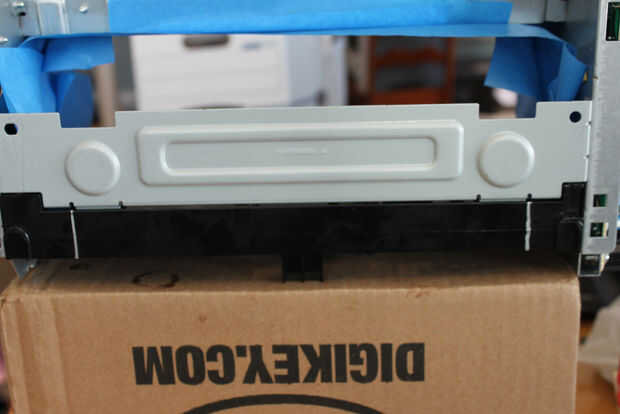

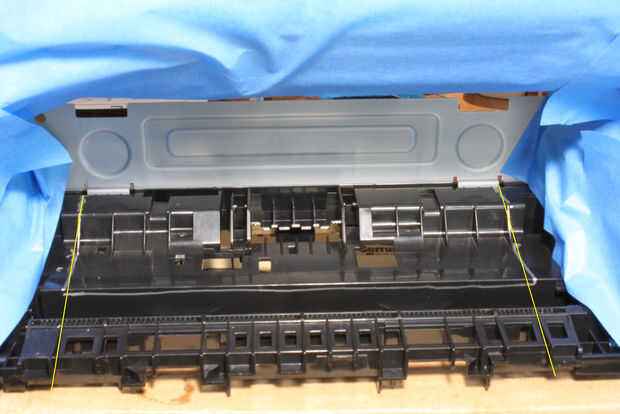

Estará cortando una pieza de 8 pulgadas de ancho va completamente a través de la plataforma de papel, dejando apenas un pequeño trozo a cada lado. En la foto se pueden ver líneas gruesas de plata y amarillo, las líneas más finas. Siga las líneas amarillas, no las plata. Guíese por la primera "costilla" en cada lado.

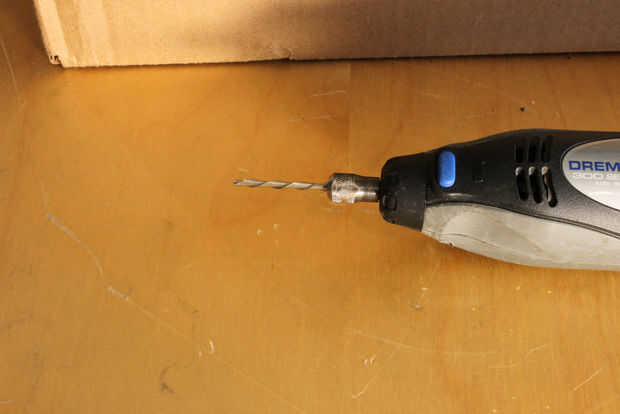

Usé una Dremel con una broca de la fresadora, pero probablemente puede utilizar una sierra pequeña en su lugar. Asegúrese de extender el corte a través el labio posterior de la plataforma de papel también. Ver las fotos.

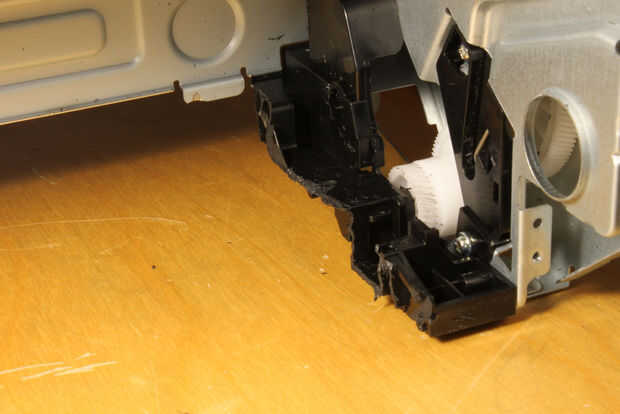

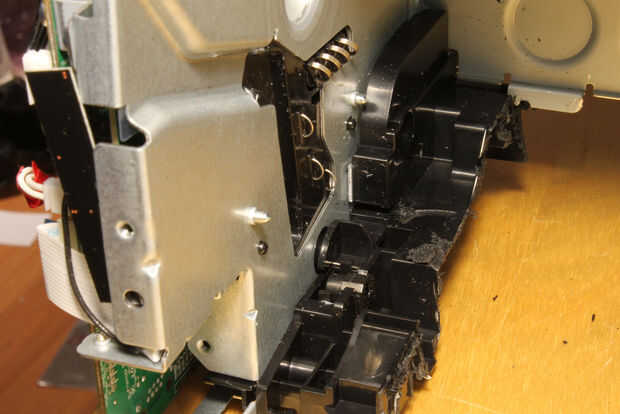

Retirar la pieza cortada y luego alisar los bordes cortados con una lima o papel de lija. Si usa una Dremel será "costras" de plástico que se pegan en los bordes de corte. Estos pueden eliminarse fácilmente con los dedos.

Ahora vacío todas las virutas o utilice aire comprimido para limpiar completamente todas las fichas - no quieres fichas para dañar el tambor mientras está imprimiendo!

Retire la cinta protectora, comprobar una vez más para los chips, luego Reemplace el rodillo de transferencia.
