Paso 8: Los NPIS y soportes de portador
Ahora vamos a montar la Junta del Sensor en la LCG derecho a usarlo como papel nuevo en Sensor (ISFL) y agregar 2 soportes para el portador.

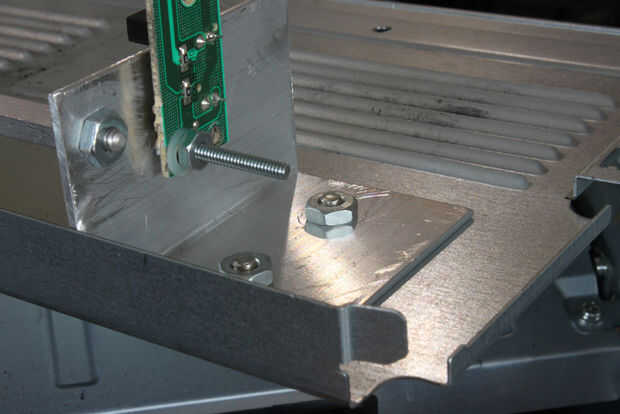

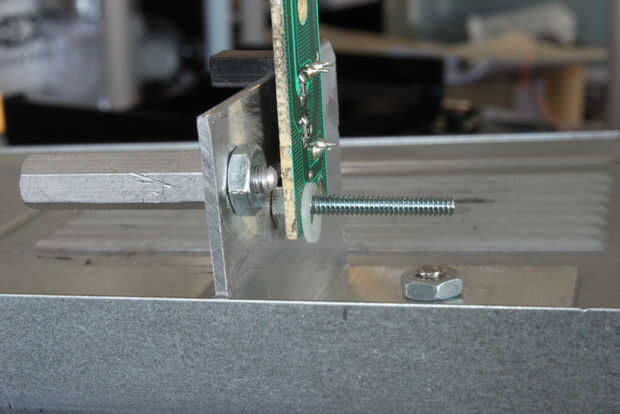

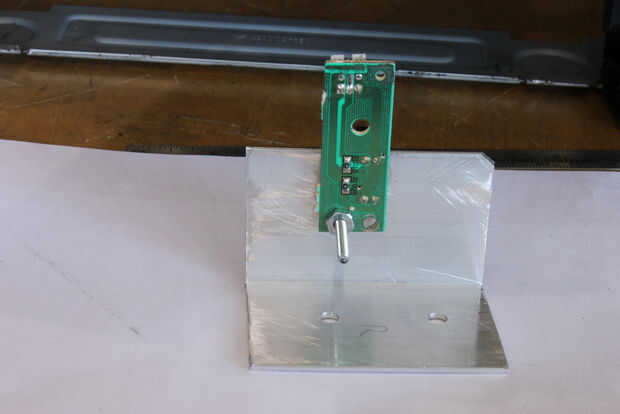

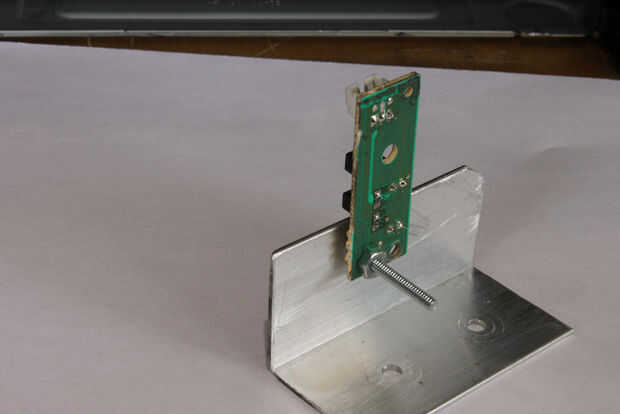

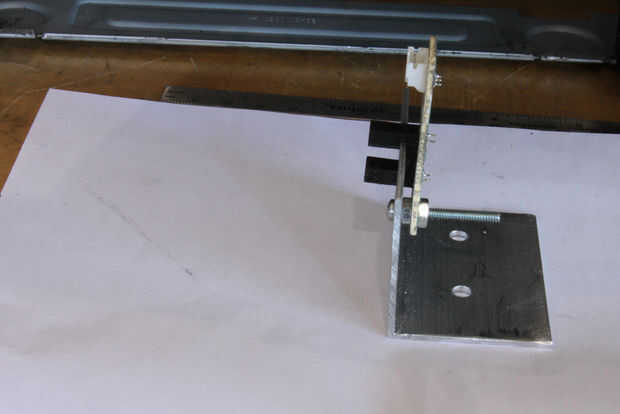

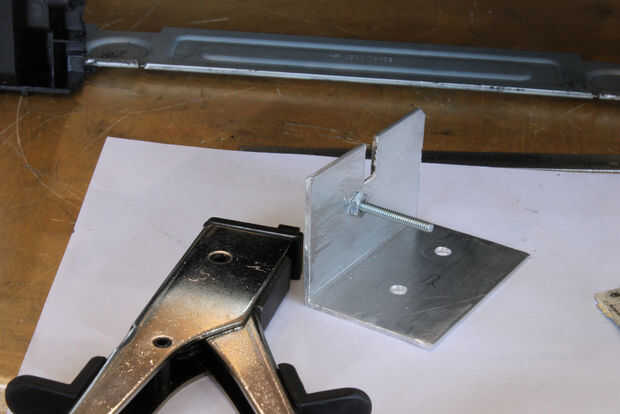

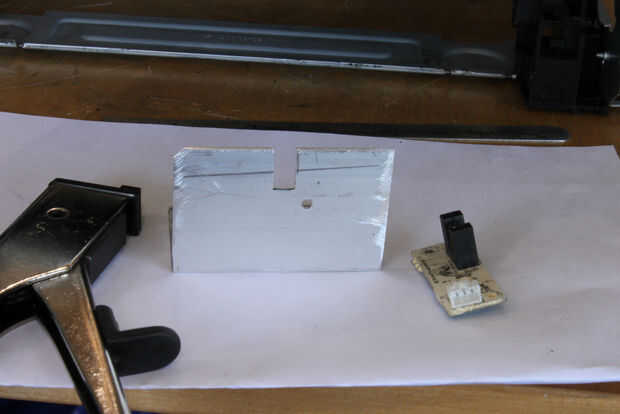

Utilice una herramienta de recorte o sierra para cortar una muesca amplia de.25 pulgadas a partir de cerca de 1 pulgada desde el extremo de la brida de la LCG derecha. La muesca debe estar cerca de.5 pulgadas de profundas. Deslice el Sensor en la ranura como se muestra, luego marque el centro del pequeño orificio en la parte posterior de la LCG. Taladre un agujero.125 pulgadas en la LCG, agrande el orificio en el tablero de Sensor a.125 pulgadas y montar el tablero de Sensor como se muestra, utilizando hardware de 4-40. Use una tuerca de 4-40 como un espaciador para mantener el PCB un poco lejos de la LCG. Esto mantiene el cuerpo del sensor detrás del plano de la LCG para que el portador lo borra. Utilice una arandela de plástico como se muestra para evitar que la tuerca usando a través de la capa verde en el tablero de Sensor.

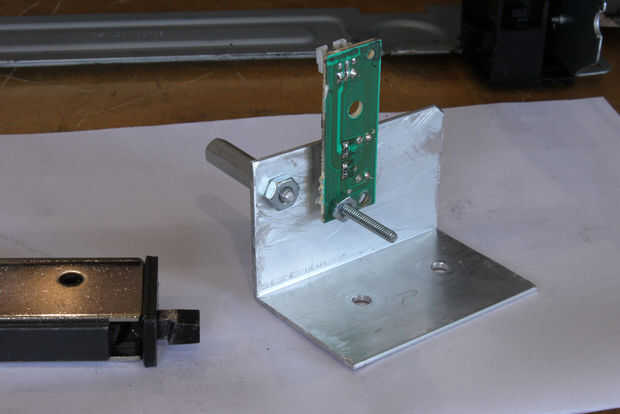

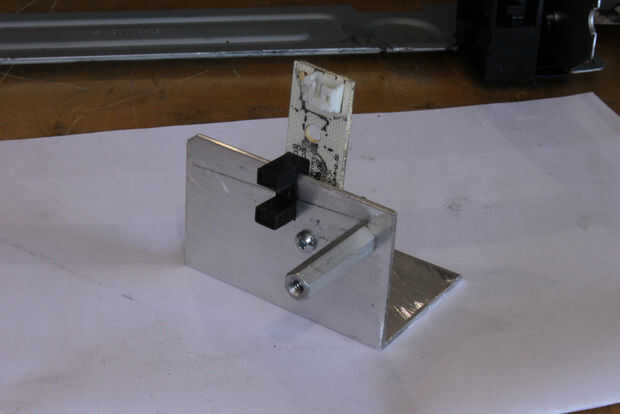

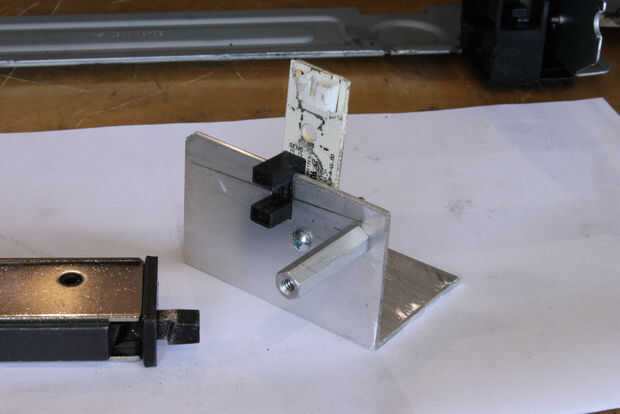

Perfore un.141 (9/64) pulgadas de agujero en cada CG,.25 pulgadas desde el borde posterior y.375 (3/8) pulgadas abajo desde el borde superior como se muestra. Montaje de un separador de 6-32 en cada agujero. Usaba espaciadores hexagonal de rosca de 1 pulgada de largo aluminio macho-hembra, pero puede usar lo que tengas alrededor. Estos espaciadores apoyan el portador mientras esperas para imprimir.

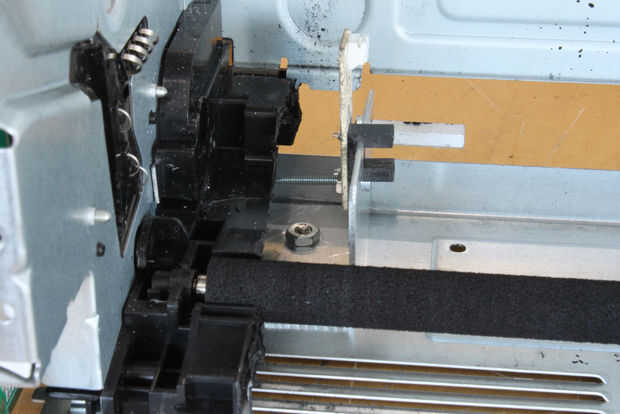

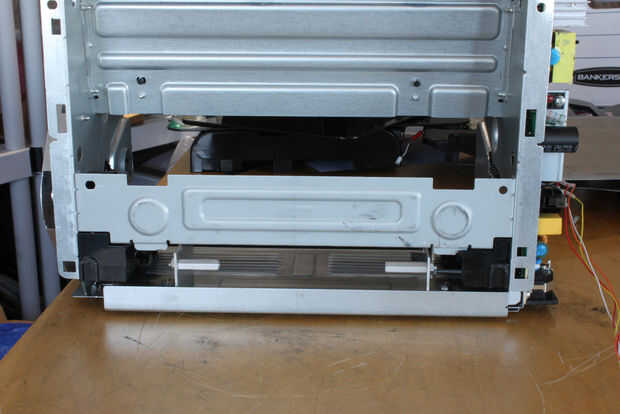

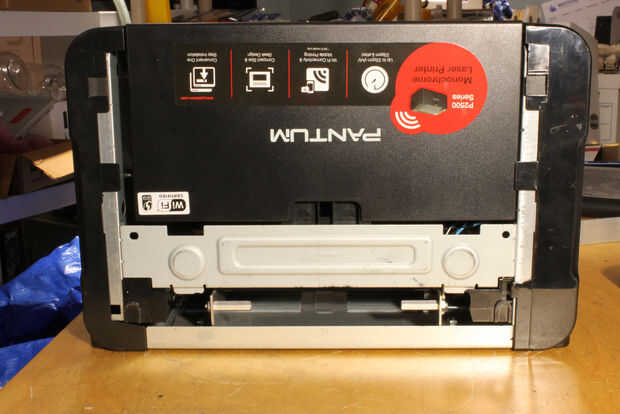

Monte el GLC utilizando hardware de 8-32, comprobar las fotos sin duda todo está orientado correctamente. Ajustar el espacio entre la GLC para permitir que su compañía ancho 6 pulgadas se deslice fácilmente entre ellos.
Enchufe el conector de la placa MCU en P3 en el tablero de Sensor.
