Modificación de la Pantum 2502W para la impresión láser directa impresora de tarjetas de circuitos (14 / 16 paso)

Paso 14: Impresión de una línea central en el portador

Usted puede diseñar el PCB en cualquier software que produce una imagen para imprimir. Sin embargo, por lo menos debe tener una forma de colocar la letra donde quieras que en el PCB. Además, si vas a hacer doble caras tarjetas debería poder imprimir una imagen de espejo del diseño. Utilizo la versión gratuita de Eagle. La curva de aprendizaje es un poco molesta, pero hacer el trabajo y es muy flexible.

La impresora crea doble cara PCB por cada lado del tablero de la impresión en un paso separado. Para hacer esto con éxito, necesitamos conocer la línea central del eje X de la impresora, y también tener una referencia del punto en el eje Y. Para ello vamos a imprimir una cruz en la línea media de la compañía.

Utilizar su software para hacer una línea de cerca de 7 pulgadas de largo en la línea central. La línea debe ser relativamente delgada -.005 pulgadas funciona bien. Dibujar un travesaño cerca de.25 pulgadas desde la parte superior y cerca de 1 pulgada de largo. Configurar el software para imprimir la línea en la parte superior central de la impresión con todos los 4 márgenes tan pequeños como sea posible. En águila utilicé.2 mm para los márgenes.

El portador de la arena con un Scotch Brite verde matorrales para pulirla y eliminar cualquier óxido. Después, limpie el portador con la acetona en una toalla de papel hasta la toalla sale el portador limpio. Deje que se seque. El portador de frío de la evaporación de la acetona, así que regresar a la temperatura ambiente antes de imprimir.

Poner en el mejor cartucho de tóner. Conecte el USB y cables de alimentación y encienda la impresora. Espere a que termine de arrancar. Ahora está listo para imprimir.

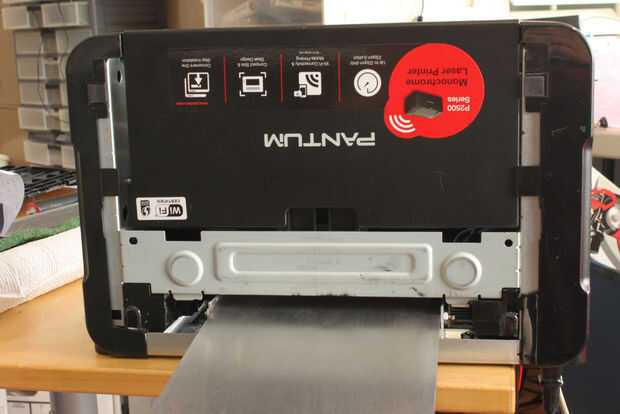

Coloque el transportador en la ranura de NPI y a través de las guías laterales del portador (GLC). Avanzar hasta el frente de la compañía suavemente toca el tambor, luego tire hacia atrás cerca de.25 pulgadas. Presione "Imprimir" en su computadora para imprimir la Cruz. Escuchará un pitido cuando el embrague de señales está lista para imprimir. Cuando el pitido se detiene se deslice el portador hacia delante suavemente en la impresora. Tienes 2 segundos hacerlo.

Si su tiempo está apagado y los impresora "errores" hacia fuera, quite el portador de la impresora y limpiar con acetona para quitar cualquier toner. Luego apague la impresora y reiniciar para probar de nuevo.

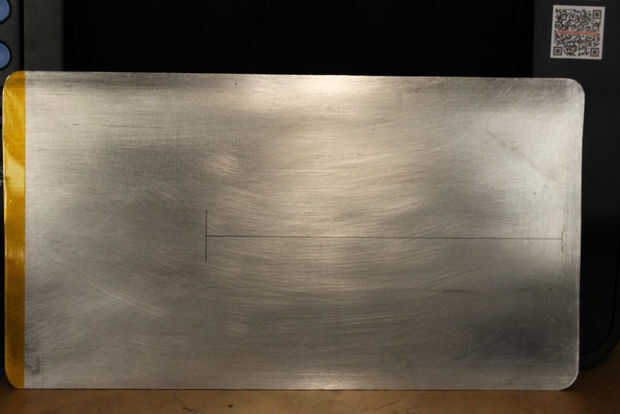

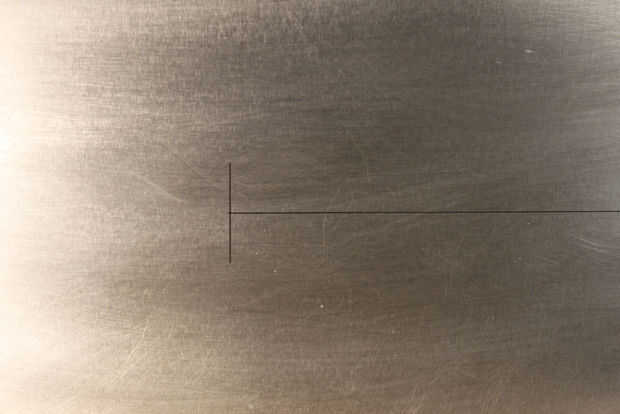

Imprimir la Cruz. Luego vuelva a colocar el portador e imprimirlo otra vez, exactamente en la misma posición. Imprimir una tercera vez, seleccionar "Imagen espejo" esta vez. Todas las impresiones deben ser superpuestas, tanto en el eje X e Y. Si no, limpiar el tóner con una toalla de papel y limpie el portador con una toallita de acetona luz. Repita la impresión, asegurándose que el portador es entre el GLC. Usted puede necesitar reposicionar la GLC para obtener exactamente cuadrado, pero usted puede pasar por tantas veces como quieras hasta que está seguro de que la alineación es perfecta. Tenga en cuenta que cualquier momento hagas un cambio en la posición de la GLC tendrá que reimprimir el centro Cruz!

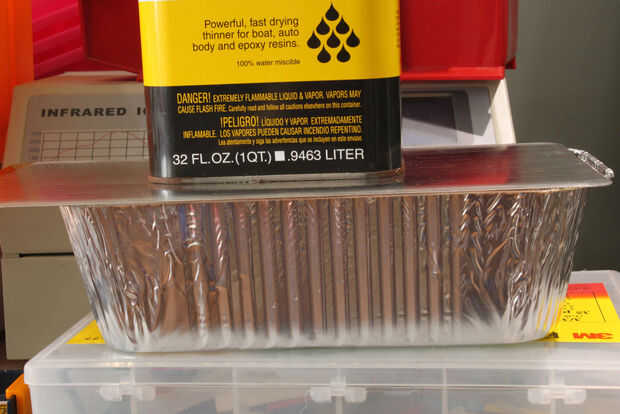

Como impreso, la línea se adhiere muy bien al portador, pero fácilmente ser limpiada con una toalla de papel. Para "fijar" en su lugar suspenderlo en vapor de acetona. En un área bien ventilada, vierta una pequeña cantidad de acetona en un vaso de bicarbonato plato o una lámina de aluminio "pan pan" que es al menos 8 pulgadas de largo. Coloque el transportador en la parte superior, grabado hacia abajo, hacia la acetona. Poner un pequeño peso en la parte superior para ayudar a sellar el portador al plato. Dejarlo allí 10 minutos, luego seque el portador al aire durante unos minutos. Esto fija el toner firmemente al portador. Si necesita quitar o reimpresión de la Cruz, sólo Limpie con acetona y llegará justo al lado.
