Paso 8: La Junta de control MCU
El E260 utiliza 3 sensores para controlar la ruta de acceso a través de la impresora. La primera, Manual de alimentación de papel Sensor (MFPS) detecta la presencia de un objeto en los rodillos de alimentación Manual. Cuando lo consigue, los rodillos de entrada ejecutan durante un segundo o así para extraer lo PCB en los rodillos. Después de "Imprimir" se hace clic en el equipo, el segundo sensor, el papel de Sensor (PIS), baja cuando el PCB lo alcanza. Este sensor inicia el ciclo de impresión real. El final del sensor, el Sensor de salida (ES), baja cuando salga de la JCP la impresora. Si estos sensores no golpeados y lanzados en el momento correcto la impresora "jam" y una luz de error.
En este hack que utilizando un microcontrolador para controlar los sensores y proporcionan la sincronización correcta para la impresora. Utilizaremos el botón de cancelar (X) en el Panel de operador como nuestro nuevo MFP (NMFPS), y el nuevo sensor montado en la cubierta delantera como nuestro nuevo PIS (NPI). La ES será emulada por el MCU y no será un sensor físico.

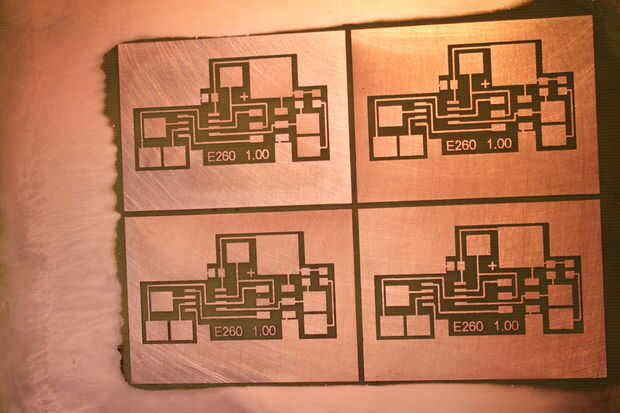

El MCU que estoy usando es un perno 8 Atmel ATtiny13. El circuito es muy simple. Diseñé un pequeño PCB cara único y (por supuesto) impreso y había grabado [Foto]. Archivos del mismo y colocación de piezas se añaden debajo de.

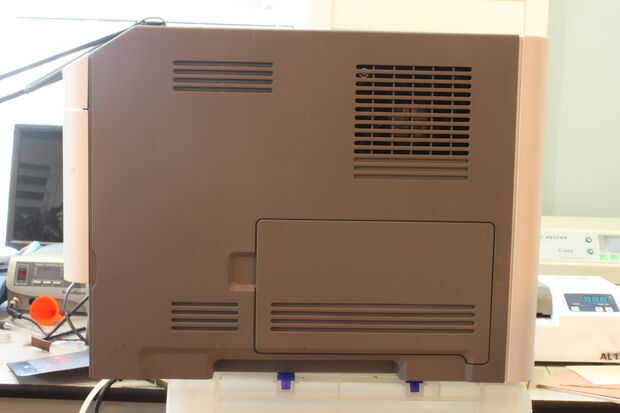

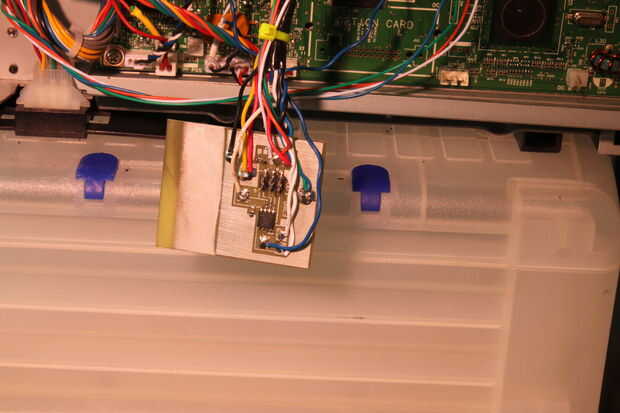

Yo he montado el tablero controlador MCU en el interior de la puerta de acceso de la cubierta de lado derecho porque quería tener fácil acceso en caso de necesite reprogramar el MCU. Para hacer esto tuve que añadir extensiones a varios de los cables a la Junta Directiva, en particular los de los NPIS y cubrir un interruptor abierto. Si usted no importa dónde está la Junta, las extensiones no son necesarias y sólo puede cubrir la junta con cinta aislante y dejarlo sentarse en cualquier lugar en el compartimiento de control.

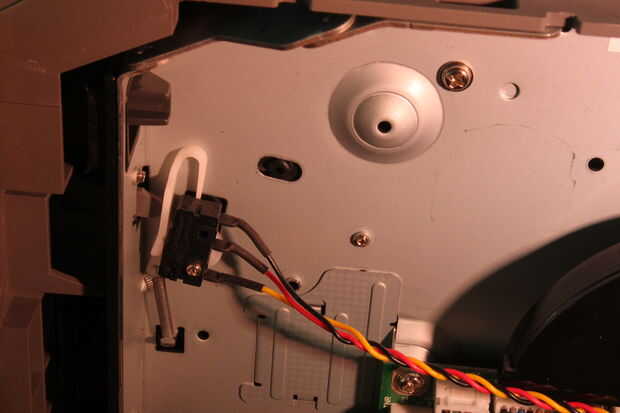

Corte los cables del interruptor de la cubierta abierta [Foto] en el cuerpo y eliminar el conector J7 del tablero de la impresora. Es el cable negro, el pin 3 y el cable rojo del centro es de 5 volts. Pin 1 debe estar también conectado a la fuente de 5 voltios, de lo contrario la impresora va a pensar que la puerta está abierta.
Siga el diagrama y conecte los cables de la J14-2, J23-2 y J27-5, es decir, el MFP, PIS y ES. Tenga en cuenta que los pines en cada uno de los conectores están numerados de derecha a izquierda.

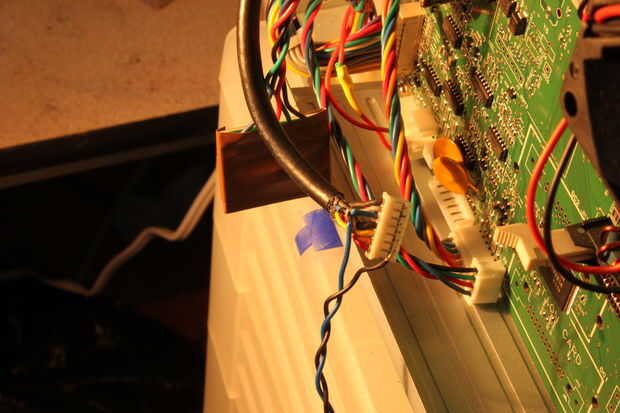

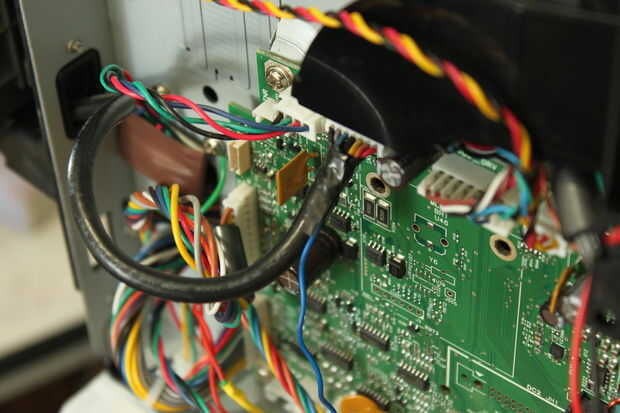

Como estamos usando el botón de cancelar (X) como nuestro nuevo MFP, tenemos que conectar nuestro controlador a J5, pin 5. Para hacer esto primero desconecte el cable de la puerta en J5. Con cuidado corte la cubierta aislante del cable para que tenga suficiente longitud de cable expuesto a llegar a los alambres individuales. Aislar el pin 5 y raspe con cuidado el aislamiento para dejar al descubierto el cobre [Foto]. Asegúrese de que usted está lo suficientemente lejos del conector para que si accidentalmente se corta el alambre tenga suficiente espacio para soldar nuevamente juntos! La soldadura de una longitud de 10 pulgadas de cable a pin 5 a continuación, utilice cinta aislante para cubrir la conexión como se muestra en la foto [Foto]. Finalmente soldar el cable con el botón indicado en la tarjeta controladora. Note que la señal en este pin es de 3,3 voltios, no de 5 voltios, pero funciona bien para esta aplicación.
Traer 3 cables de la ISFL a la tarjeta controladora y soldarlos a las terminales designadas. El cable negro va a tierra. La tensión de la IR led pueden suministrarse ya sea a través de una resistencia de 200 ohm en el tablero MCU o conectando J14, pin 1 con el cable de sensor rojo a utilizar la resistencia de 200 ohm en el controlador de impresora. El cable del sensor azul va a la tarjeta controladora de MCU como se indica. Tiene una resistencia de 4,99 K tire hacia arriba la línea de 5 voltios.

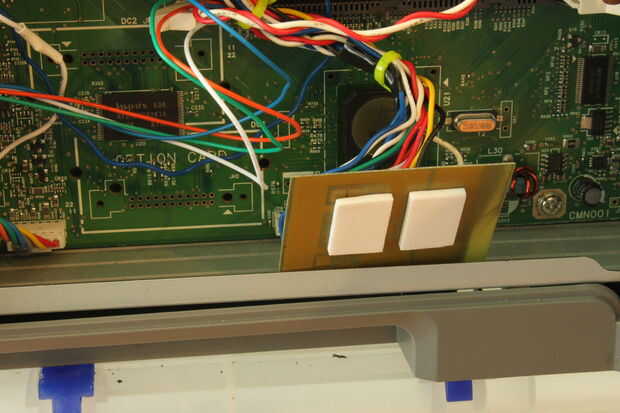

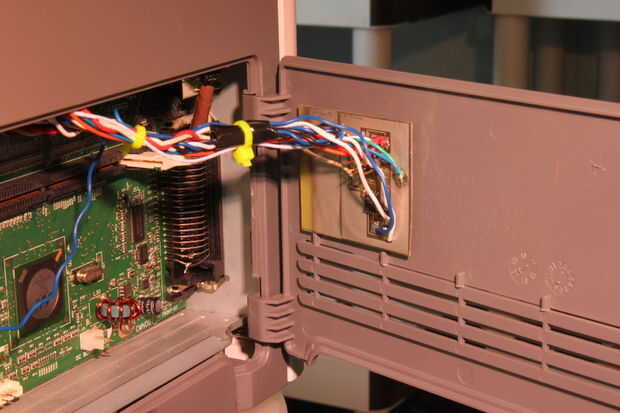

Si no le preocupa volver a la situación de la tarjeta controladora de MCU, sólo envuélvalo en cinta aislante y déjalo en el compartimiento de control. Vuelva a colocar la tapa del lado derecho. Asegúrese de que la Junta MCU viene a través de la puerta de acceso. Usando doble cara espuma cinta de montaje del tablero MCU en el interior de la puerta de acceso [fotos].
