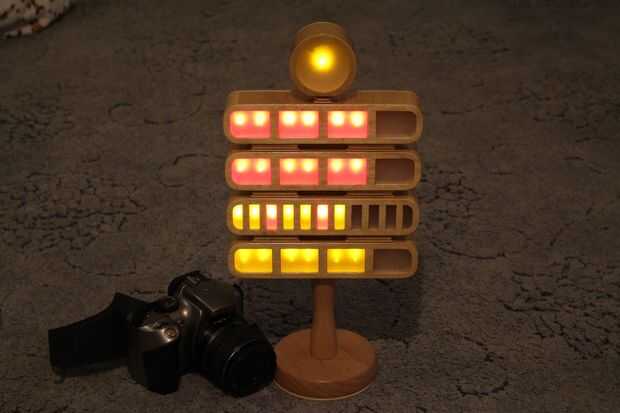

Berlín reloj, Arduino Nano, DS1307 reloj en tiempo Real. 74HC595N 8 Bit Shift Register.

Hace algún tiempo he querido construir un reloj de Berlín. ¿Realmente no sé por qué? Igual lo "diferente" a la hora.

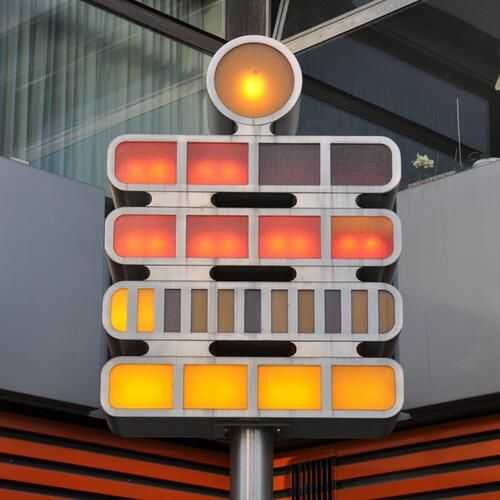

¿Cómo funciona?

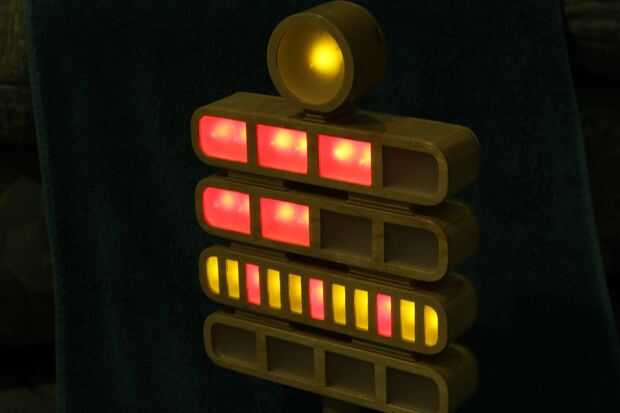

A partir de la parte inferior hay 4 amarillo enciende cada luz representa 1 minuto, así que si no hay ninguno en esto sería cero, uno iluminado sería 1 minuto y así sucesivamente.

Siguiente fila es la fila de 5 minutos, cada luz encendida representa 5 minutos y las luces rojas indican 1/4 de hora. Así que para continuar en la línea de fondo de una vez todas las 4 luces encendidas el siguiente número sería incrementar la 2ª fila y la parte inferior sería cero.

La tercera fila por horas y como los minutos hay 4 luces (rojo) cada uno representando una hora. Una vez que se encienden 4 la hora siguiente se mostrará en la fila superior como una * cinco horas.

La fila superior es 5 horas a la luz. 5, 10, 15 y 20. Se trata de un reloj de 24 horas.

La última luz es la luz redondeada en la parte superior que parpadea a una frecuencia de ½ Hz, es decir 1 segundo y 1 segundo y se apaga.
