Paso 7: Guía de operador y nuevo PIS
Ahora vamos a hacer y montar el nuevo portador de la guía (CG) y el nuevo papel en Sensor (NPI) [fotos].

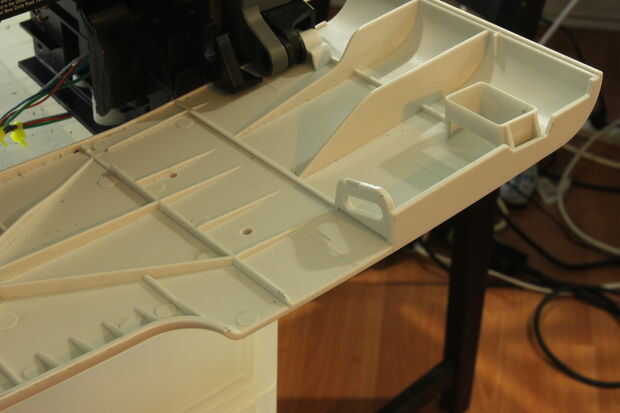

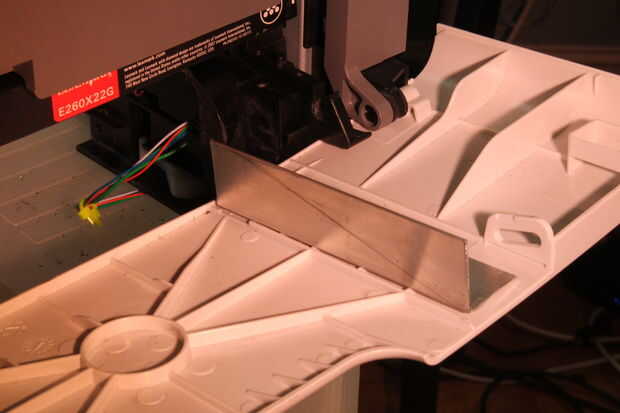

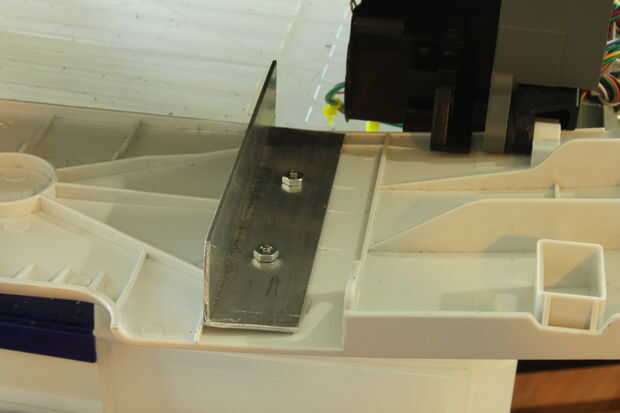

Corte un pedazo de 4.5 pulgadas de aluminio de ángulo de 1 x 1 pulgadas. Taladre dos agujeros de.125 pulgadas en una pierna del ángulo, centrada en la cara y 1,75 pulgadas aparte. Colocar el ángulo en el interior de la tapa frontal alineado con el plástico "canto" como se muestra en [fotos] y marque la ubicación de los agujeros. Taladre agujeros de.125 pulgadas y use 4-40 para colocar a la guía del transportista a la cubierta frontal. Alinee a la guía del portador con la cresta en la tapa delantera como se muestra en [Foto].
Vuelva a colocar la tapa frontal.
Se utilizará el Sensor estrecho de los medios de comunicación como el NPI. Se trata de un sensor en forma de U con un fototransistor (PT) en una pierna y un IR en el otro. Una fina raja en la carcasa de plástico permite un haz de luz IR ir desde llevó al PT. La salida es normalmente baja, pero cuando se interrumpe el haz va alta. Se se perforar un pequeño agujero en el borde del portador para desencadenar el NPI.

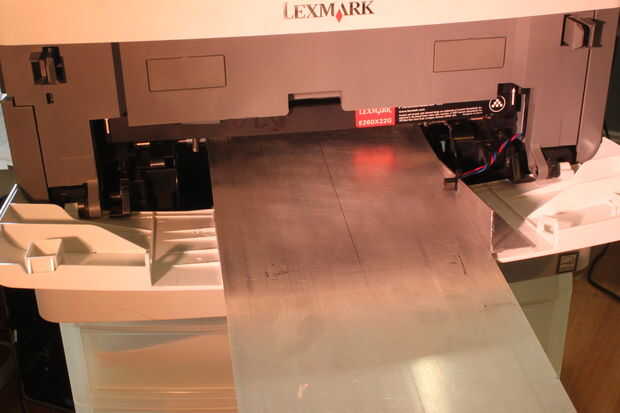

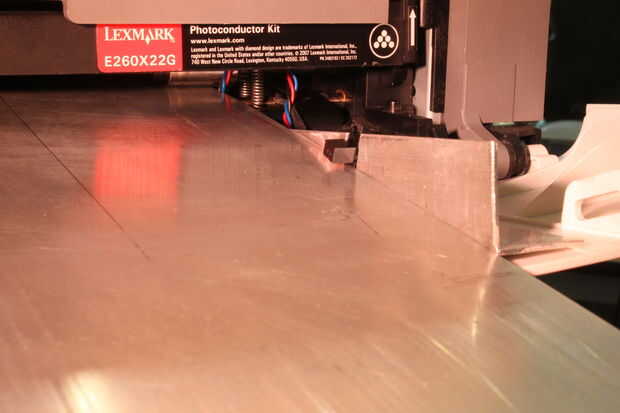

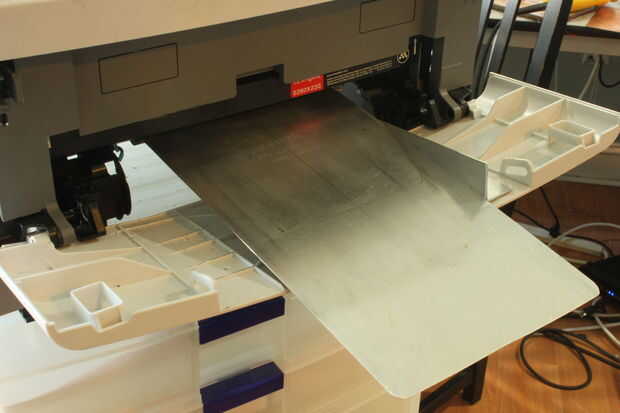

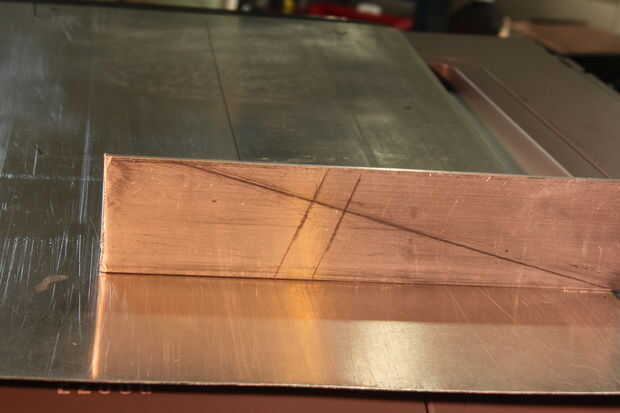

Corte el ancho x.016 hoja de aluminio de 6 pulgadas a 14 pulgadas. Lugar contra el portador de la guía (CG), descansando en la cubierta delantera con el borde delantero en el interfaz de los rodillos de entrada. Empuje el borde de ataque del portador en la interfaz de rodillo. Como se muestra en las fotos] use un lápiz para marcar el camino de la compañía en el centro de gravedad, luego quite el portador.

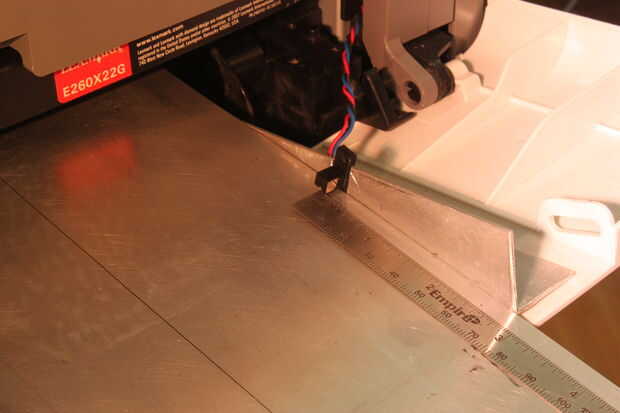

Retire el centro de gravedad de la portada. Mantenga el NPIS contra el centro de gravedad alineado de modo que la parte inferior de la línea se centra en el ti y el NPI es perpendicular a la línea de lápiz. Asegúrese de que usted está lo suficientemente adelante en el centro de gravedad que el estirón de montaje de la ISFL se ajuste en el ángulo, luego trace una línea en el centro de gravedad a lo largo de ambos lados de la ISFL. Ver las fotos.

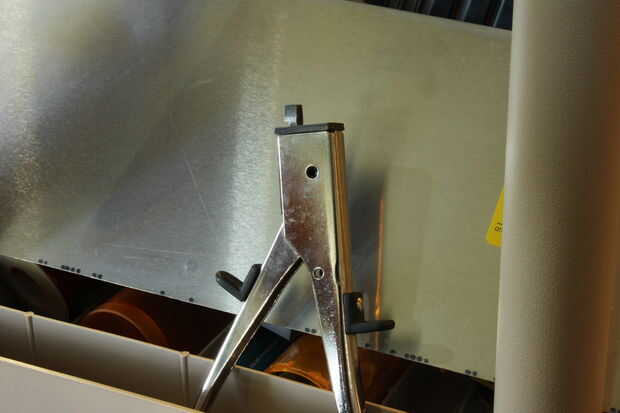

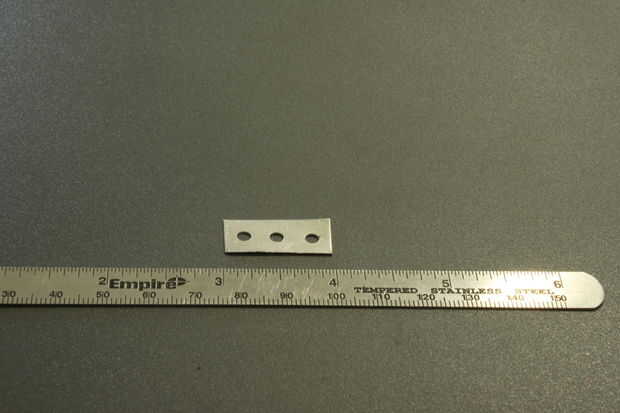

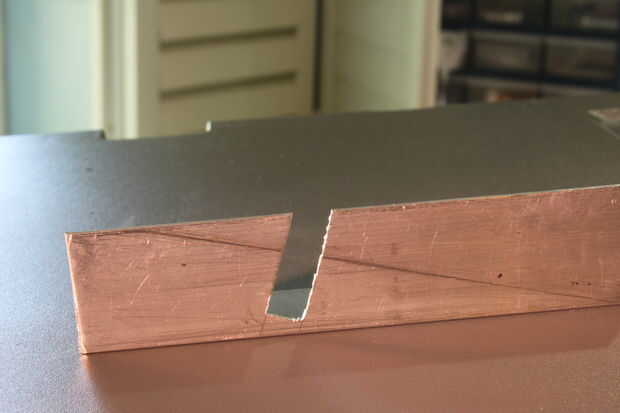

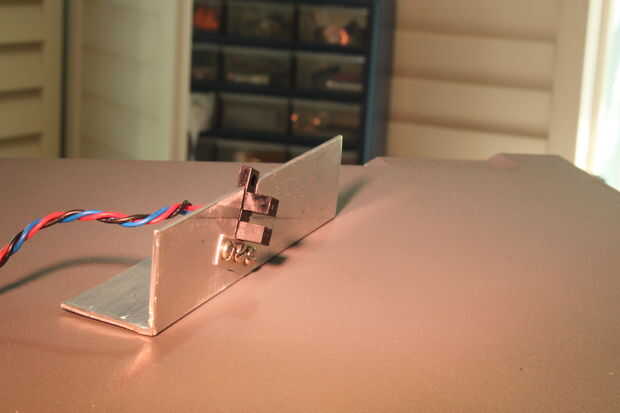

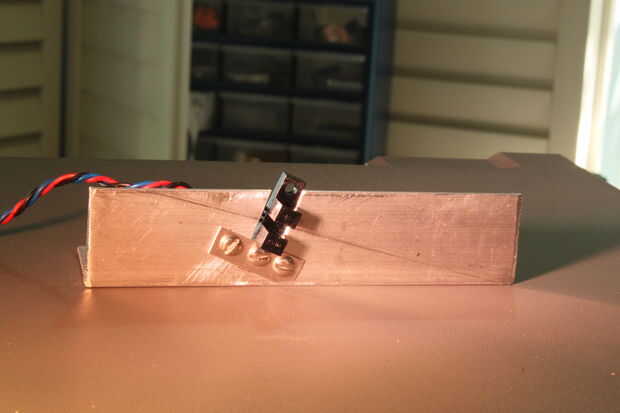

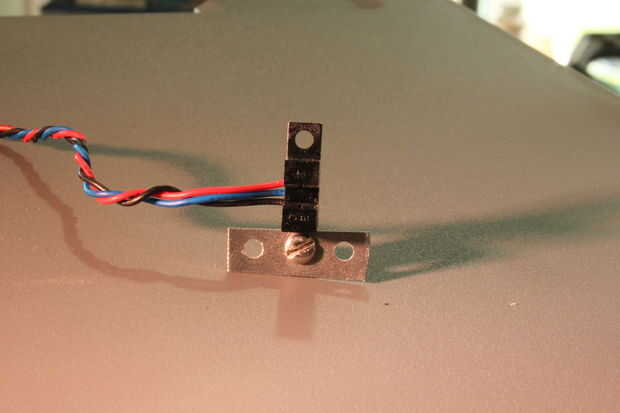

Ahora vamos a cortar una ranura en el centro de gravedad para el NPIS [Foto]. La herramienta más fácil de usar es una cortadora como se muestra en [Foto], pero también se pueden utilizar una pequeña sierra y un archivo. El tamaño exacto no es importante. Ahora utilice un recorte de hojalata para cortar un pequeño trozo de la hoja de aluminio de espesor.016 para hacer la placa de montaje para el NPI como se muestra en [fotos]. La ubicación de los tres agujeros.125 no son críticos, sólo asegúrese de dejar suficiente espacio entre ellas para ajustar las tuercas. La placa de montaje permite que el interior de la que esté al ras con la superficie de la CG.

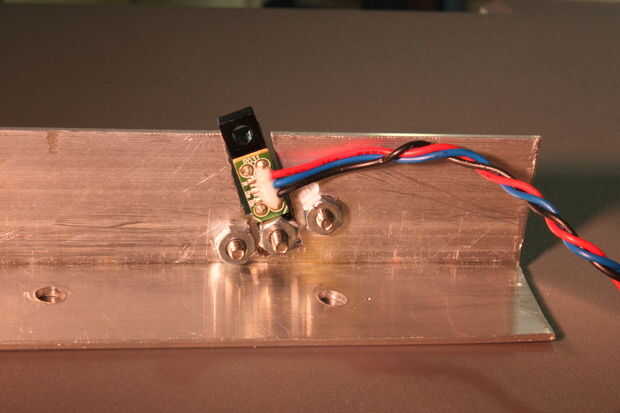

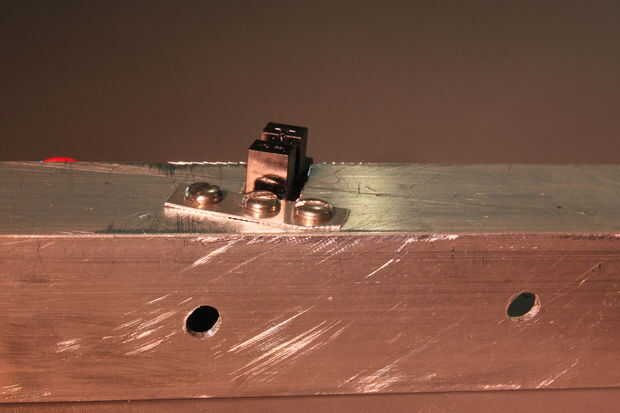

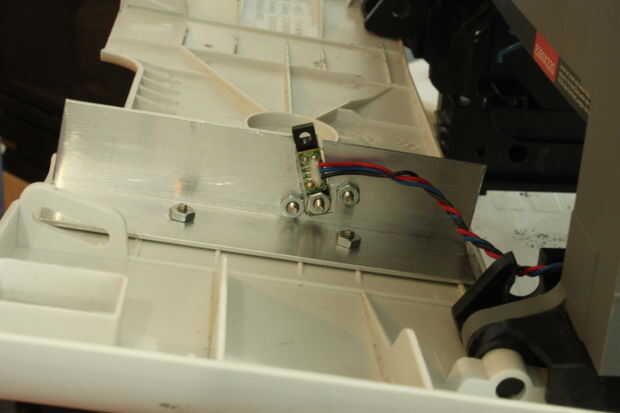

Montar el NPI para el centro de gravedad, luego montar esta Asamblea en el interior de la tapa frontal. Pase los cables de los NPIS la apertura misma como el cable de Panel de operador y dejarlas en el compartimiento del controlador para conectarse a la MCU.
La modificación mecánica está ahora completa.
