Modificado para requisitos particulares DIY circuito impreso (PCB Fabricación)

hoy voy a mostrarte cómo hacer tu propio PCB (circuito impreso) modificado para requisitos particulares. Todo lo que necesitas son algunos materiales y herramientas como a: PCB, una botella de cloruro férrico, un mini taladro, un recipiente, una botella de disolvente y algunas pinzas plásticas. Hacer tu propia placa de circuito lleva un broche de presión, lo que necesitas es 30-45 minutos de tiempo. Pensé en publicar este Instructable puesto que hay solamente pocos artículos aquí en el sitio sobre cómo hacer un tablero de circuito modificado para requisitos particulares

Es tan fácil que incluso un niño de 12 año de edad uno puede hacer!!! ^_^ !!!!!

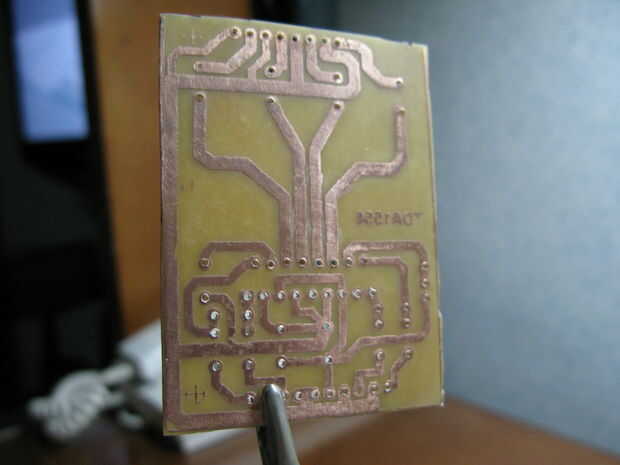

Circuito impreso (Printed Circuit Board)

¿Qué son los PCB?

PCB (Printed Circuit Board) se utiliza para apoyar mecánicamente y conectar eléctricamente componentes electrónicos, utilizando vías conductoras, pistas o rastros grabados desde hojas de cobre laminadas en una placa no conductora de la señal. Los componentes están conectados a través del material conductor por debajo de una placa no conductora, el material conductor utilizado en PCB envasado son generalmente de cobre, desde cobre barato y común.

¿Por qué utilizar PCB modificado para requisitos particulares en vez de listo proyecto hecho?
En primer lugar, porque la Junta va ser más compacta debido a su diseño también se hace para ser compacto. En segundo lugar, es más cómodo de usar, ya que puede decidir dónde poner espacio en su tabla. Y por último, la Junta será más fuerte a diferencia de las listas juntas de proyecto están llenas de agujeros por todos lados, haciendo preconstituida tableros más débil.

¿Cómo los hacemos?

Generalmente usted imprime su diseño de circuito indirectamente a su Junta, imprimirlo en un papel brillante, papel fotográfico o papel para revistas. Permítanme recordarles que antes de imprimir se debe utilizar una impresora láser o una máquina de fotocopiado, uso de chorro de tinta impresora no funcionará. Después de que había impreso su diseño de tarjeta de circuitos que planche el diseño impreso sobre el lado del cobre del PCB, planchado sobre el lado cobre de la Junta transferirá la tinta, del papel brillante a la placa PCB. La tinta sirve como capa protectora que cubra la parte de cobre que no debe grabarse. Entonces después de transferir la tinta a la placa PCB se debe sumergir la placa PCB para una solución de la aguafuerte como cloruro férrico durante 15 minutos. Después de lo grabado que tendrás que aclarar el tablero del PWB con agua para eliminar la solución de la aguafuerte. Después de enjuagarlos se debe eliminar la tinta restante con thinner, para descubrir la parte de cobre de uneched. Después de quitar la tinta necesitará agujeros de eneldo para los componentes a soldar en el tablero. Y último pero no menos a la soldadura de los componentes de la placa personalizada y listo!!!

¿Cómo funciona el procedimiento?

Puesto que la solución de la aguafuerte sólo trabaja con el metal y no con tinta, transferir la tinta al cobre lado del PCB que para que un cierto patrón en su tablero del PWB es grabado y no la parte entintada
Aviso:

El siguiente vídeo no es mío!!!!

Su cortesía de javapda.
La mención de papel de Press n Peel puede sustituirse con un papel de revista o papel fotográfico.
