Paso 11: Realizar una impresión

Sustituya el cartucho de tóner y el tambor. Sugiero que usted consigue un nuevo cartucho de tóner y tambor para la impresión del PCB. Esto le dará densidad máxima toner en su PCB y debe durar un tiempo muy largo. Puede mantener un recambio usado para experimentar con el y mantener una nueva sólo para las impresiones que usted realmente quiere grabar.

Es importante tener en cuenta que los PCB se ejecuta a través de la impresora deben ser plana! Deformaciones significativas de la Junta, especialmente en placas más gruesas, se traducirá en áreas desnudas. Placas más delgadas son capaces de ser aplanada como pasan bajo el tambor, pero.062 tableros deben ser planas para trabajar confiablemente. También es una buena idea de lijar ligeramente los bordes de los tableros para eliminar los bordes afilados que pueden dañar el tambor.

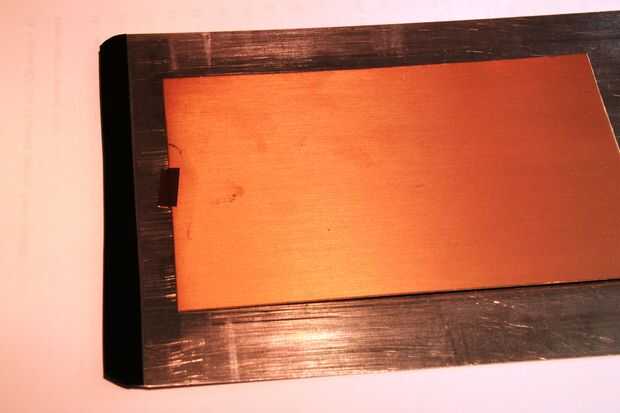

La superficie de la PCB debe conectarse a tierra para que el proceso de trabajo. El portador está conectado a tierra a través de los rodillos. A tierra de la superficie de la utilización de PCB una longitud pequeña de.25 (o.5 pulgadas) ancho de cobre papel de cinta [Foto]. Asegúrese de que la utilizas la cinta tiene adhesivo conductivo!

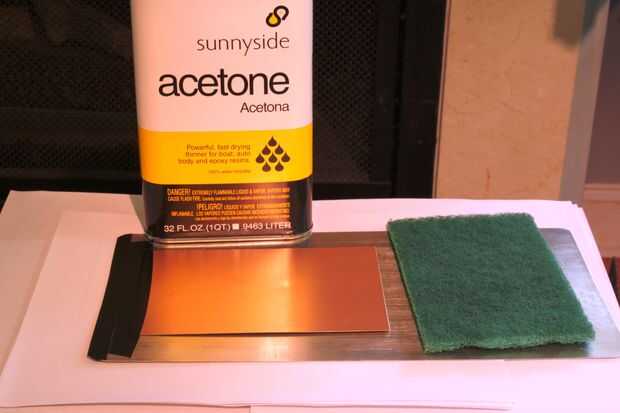

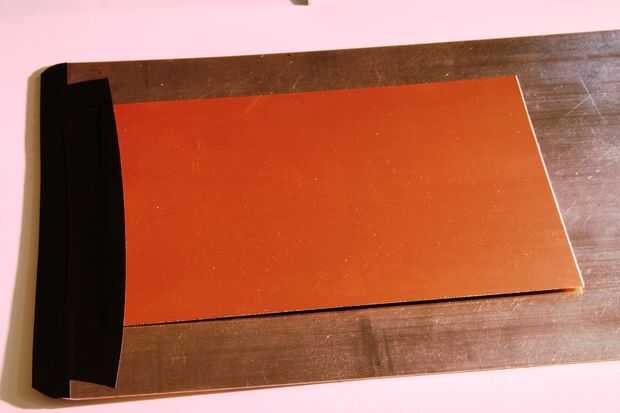

Colocar el PCB centrado de izquierda a derecha en el portador y cerca de 1 pulgada desde el borde de ataque. Ponga un trozo de la cinta de cobre de la hoja en el borde de la placa, conectar la pcb para el portador. Luego coloque un pedazo de cinta ancha eléctrica.75 pulgadas sobre el borde del PCB, cubriendo la cinta de cobre y asegurando la pcb para el portador [fotos]. Suavemente Limpie la superficie de la pcb con un Scotch Brite u otro cojín, luego limpie la placa con acetona [Foto] y deje que se seque. Ahora estamos listos para imprimir!

La utilidad de configuración Local de Printer permite cambiar la mayoría de los ajustes de la impresora. No he probado todas las combinaciones diferentes de valores, pero normalmente utilizo papel fuente = Manual de papel, 1200 x 1200 dpi, densidad de Toner = 10. Después de hacer cambios debe haga clic en acción y aplicar configuración a que los cambios sean permanentes.

Deslice el portador a través de los NPIS sujeta firmemente contra la guía del transportista y mantenga a la vanguardia en la interfaz de los rodillos de entrada. Presione y suelte el botón de cancelar (X) en el Panel del operador. Un segundo después de soltar el botón de los rodillos "agarrar" el portador y traerla. Si no es así, simplemente oprima y suelte nuevamente el botón X. Usted puede también empuje suavemente el portador como la pinza de rodillos. Sólo asegúrate de que no empuje el transportista el punto donde provoca el NPIS pues esto ocasionará un error. Tenga en cuenta que si Quite el portador de la ISFL después de pulsar el botón también causará un error. Si eso sucede vuelva a colocar el portador entonces presione el botón Continuar en el Panel de operador.

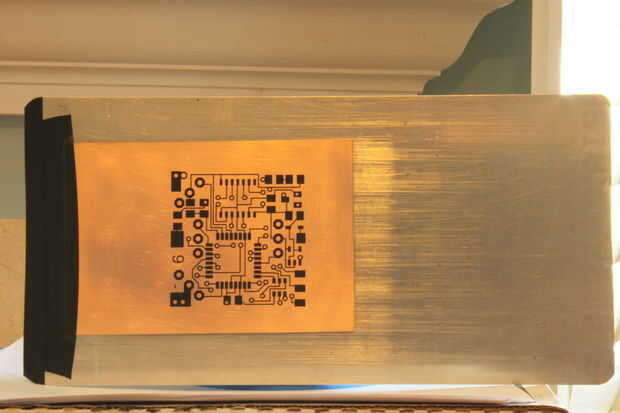

Una vez que el portador está en la impresora, seleccione la impresora correcta y haga clic en "Imprimir". Tire el portador en la impresora e imprimir la imagen en el PCB. Como la impresión que emerge de la parte posterior de la impresora te puede o deslice la salida o licencia, suspendido en la apertura de salida.

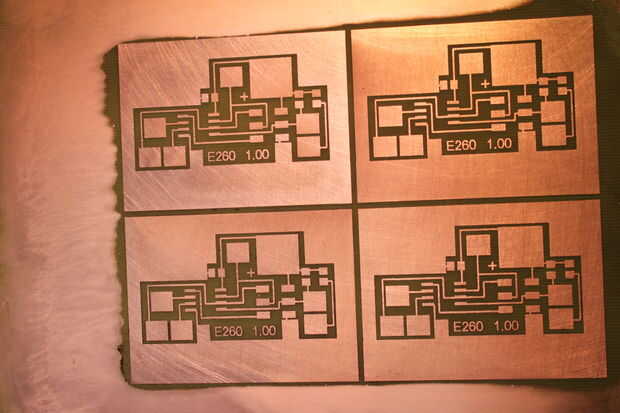

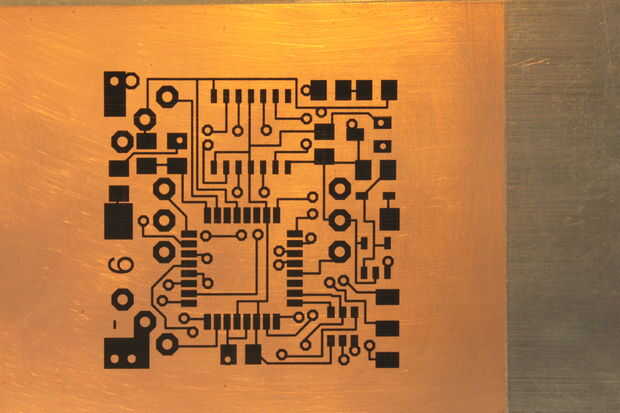

Arriba se muestran grabados que hice uso de esta impresora. Se puede ver en el cierre hasta cómo de densas son las áreas sólidas y sólido cómo son las 10 huellas de mil.

Cuando deja la impresora el toner se pega firmemente a la placa por electricidad estática. Puede golpéelo, soplar sobre él e incluso caer en el suelo y quedará puesto. Sin embargo, basta un roce ligero del dedo para limpiar el tóner! Para utilizar toner como una resistencia en un baño de aguafuerte, el toner debe primero ser "fijo" para el cobre.

Jim Hutchinson, un compañero entusiasta de DLP, descubrieron que la forma más fácil de fijar el toner es sumergiéndolo en vapor de acetona. Colocar unas cucharadas de acetona en un recipiente. Suspender el PCB sobre el líquido (uso algunos espaciadores), cubra el recipiente y dejarlo reposar al menos 2-3 minutos. Luego retirar el PCB y dejar "aire" por un minuto o tan. El toner se ahora estar endurecido y al cobre. Ahora estás listo para grabar y utilizar su nuevo PCB.

Ahora estoy recomendando que el PCB sea en el vapor de acetona durante 20-30 minutos. Esto derrite el toner y realmente le permite "curar" sobre defectos para rastros más sólidos y, sobre todo, grandes planos ni hoyos.
