Paso 3: Instalar la electrónica y la tira de LED
Posición de la tira del LED:
- Decidir cuánto tira de LED se va a utilizar. Y de qué tipo y densidad.
- Decidir cómo se debe presentar. En este diseño, 2 tiras de 60 LEDs por metro RGB LED tira corre por el centro. Y 2 tiras de 60 LEDs por metro RGBW se ejecuta por cada lado, offset uno al otro. Para un total de 2 tiras del RGB y 4 tiras de RGBW.
- Las tiras RGBW se compensaron entre sí ya que esta tira LED RGBW sólo puede ser cortada cada 6 LEDs, por lo que las longitudes eran un poco más cortas que el espacio que se están aplicando, les compensación desparrama la luz.
- Una vez se dio cuenta de sus posiciones, retire el papel protector adhesivo y las tiras de LED a la superficie limpia. Frote hacia abajo bien, pero no raspe ni raye los LEDs.

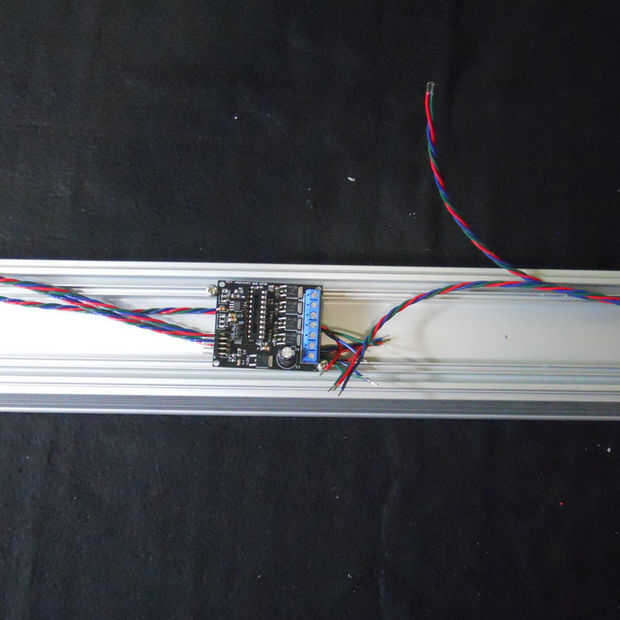

Posición del regulador del LED:
- Controlador de LED de posición depende de muchos factores, para este diseño, está montado en el centro.
- El controlador de LED tiene un 100mil o plástica, así que tarjeta fija en la parte inferior, para evitar que los empalmes entre en contacto con el chasis de aluminio de la soldadura de la parte inferior. Luego fue atornillada en forma segura.
Cableado de cátodo de tira del LED: Cátodos están conectados a las posiciones terminales del canal de salida de controlador.
- Las tiras RGB tienen almohadillas de conexión para rojo, verde y azul. La tira RGBW tiene una almohadilla de conexión adicional para el blanco. Cada uno de los colores tiene que ser en paralelo y conectados a los terminales del canal de salida del controlador LED.
- Para hacer que, algunos 22AWG 3 hebras retuerzan alambre o cable de cinta de 4 hebras de 22AWG podría utilizarse. Los terminales del controlador pueden contener 4 hebras de 22AWG máximo, y puede ser difícil de conseguir el 4 º en. Por lo que unas tiras de LED pueden conectarse a otra tira de LED (entonces eso tira de cableado al controlador) para reducir la cantidad de cables que se conectarán al controlador.
- Comience soldando el cable con las almohadillas de conexión en la tira de LED. Asegúrese de que están limpios y hay no hay puentes de almohadilla.
- Ejecute el cable al controlador y dejar 3"- 4" holgura y cortarlo.
- Final de conexión de los cables de las bandas de LED para la posición del regulador, siempre dejando cierta holgura en el cable. Y recordar que sólo unos 4 hilos de cable 22AWG pueden conectarse a un terminal solo unas tiras pueden necesitar ser conectado junto.
Cableado de ánodo de tira del LED: Se conectan los ánodos LED 12 voltios
- Los ánodos de tira de LED se conectan por separado de los cátodos.
- Cada tira de LED tiene una almohadilla de conexión v + / + 12v, estos tienen que conectarse a la tensión positiva de la fuente de alimentación. Existen algunos métodos, los cables de anode(+12v) pueden conectarse a uno de los terminales de la fuente de voltaje + o pueden ser por cable directamente a la fuente de alimentación mediante una barra de distribución o similares.
- Para este diseño, algunos de los ánodos de las tiras de LED se conectado directamente junto y el resto por cable directamente al controlador. Se muestra en las imágenes es unas rojo y negro trenzado de alambre, el cable negro conecta el cátodo del LED blanco, mientras que el cable rojo conecta el LED tira anodes(+12v). Esto se hizo ya que era conveniente y el cable estaba disponible. De lo contrario podrían utilizarse separados solos filamentos de alambre.
- El conjunto de tiras RGBW, a ambos lados de la media, eran conectarse juntas y las tiras de LED RGB de dos centro fueron conectadas junto, creando zonas de 3, cada uno fueron conectado directamente al controlador.
