Un completísimo tablero de conductor para controlar rojo, verde y azul LED. Cuando se combina con la placa de salida correcta, puede controlar cualquier arreglo de LEDs. Cátodo común, ánodo común, solo color LED. De 1/8 watt LEDs para arreglos de LED de 3 vatios.
4 modos independientes. Se desvanecen y Flash con ajuste de velocidad mediante potenciómetro. Manual de color seleccione mediante el mismo potenciómetro. Sonido reactividad con ajuste de la sensibilidad y el ajuste secundario.
Todo el Direccionamiento DMX-512. Conectar a un controlador DMX o un programa de computadora DMX. 5 canales de rojo, verde, azul, función, velocidad.
Fácil de controlar, otro potenciómetro para, un interruptor de 3 posiciones y un potenciómetro para el ajuste de sensibilidad de sonido. 10 Coloque el DIP switch, 1-9 dirección DMX, DIP 10 controles independientes.
Hoja de datos puede encontrarse aquí, para más archivos y actualizaciones visita Mi sitio web principal
Con las tablas de desglose proporcionado, más de 40 vatios por color canal puede lograr.

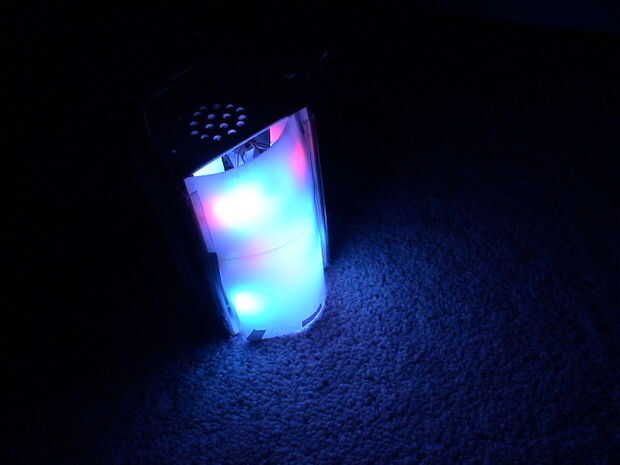

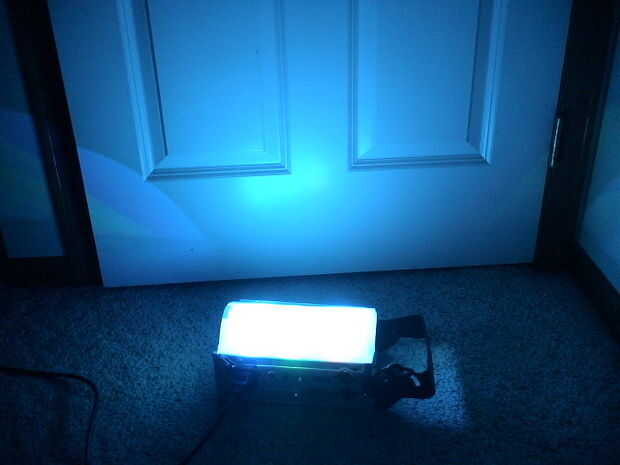

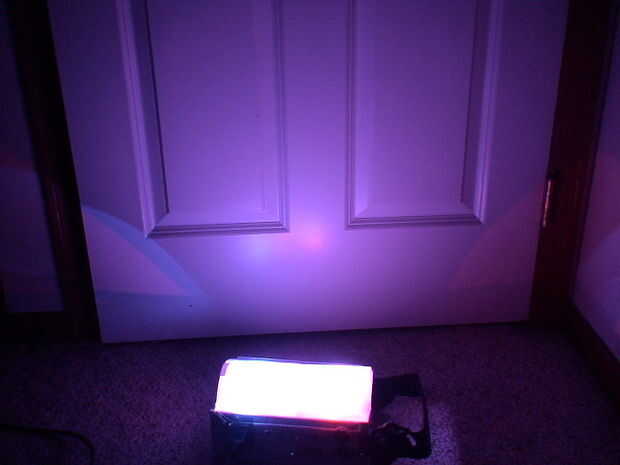

Se muestra a continuación se construye un 36 vatios RGB LED Wash Light usando este controlador.
Ve mis otros proyectos en mi perfil
* Tenga en cuenta algunas de las imágenes muestran el PCB V.1, los diagramas muestran la V.2, la única diferencia es la anchura de la traza y RHEO & MIC comparten un 3 pines en lugar de dos cabezales de 2 pines.
ACTUALIZACIÓN: Este kit está descontinuado, por favor ve mi nuevo controlador de LED de DMX-512 con pantalla LED. Todos de la misma cuenta excepto sonida reacción, en un más pequeño, más barato, más fácil utilizar forma.
