Luz de la colada de la tira RGB + W/UV LED con pantalla LED (5 / 8 paso)

Paso 5: Pase los cables y montaje Final

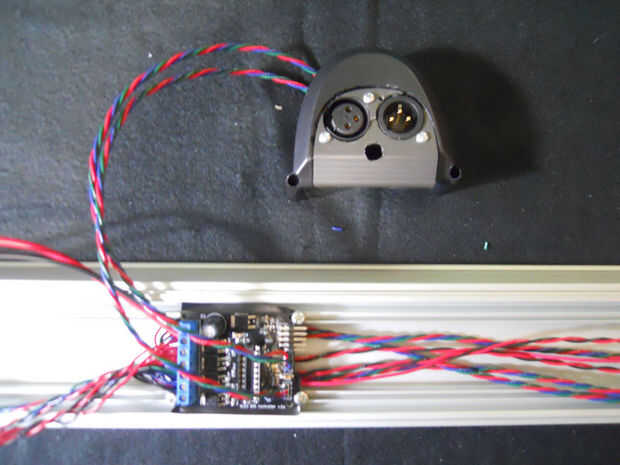

Conexiones de montaje:

  • Monte el XLR en la tapa como se explica en el paso 2.
  • Conecte los cables XLR a la controladora. Asegurar que están en el orden correcto.
  • Inserte el jack del panel montaje de barril e instale el perno y arandela. No te olvides de la lavadora o se aflojará.

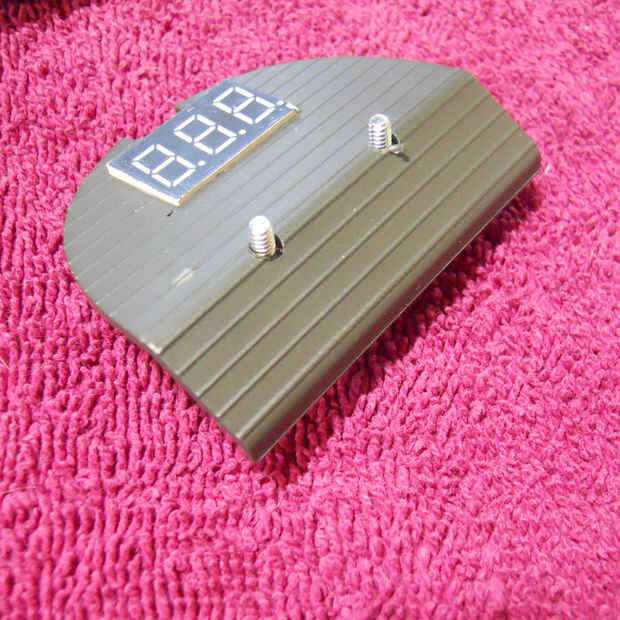

Exhibición de LED de montaje externo:

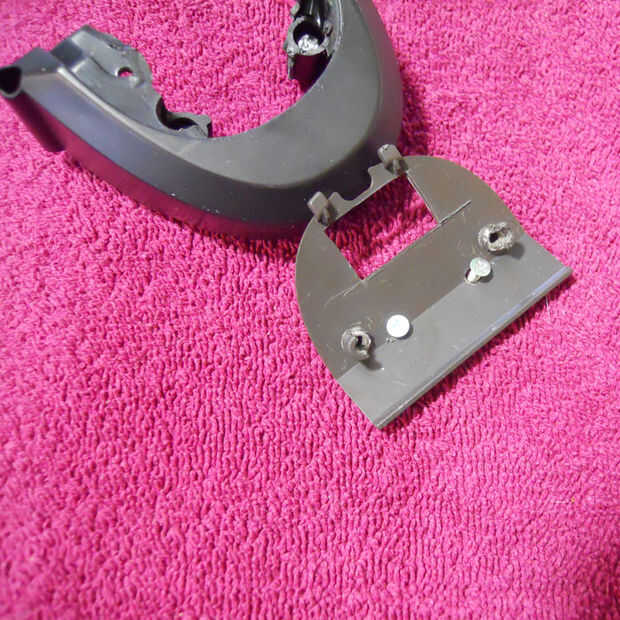

  • En primer lugar si los botones no sentarse a ras con la parte exterior de la caja tendrán una extensión de algún tipo a los botones. En este caso se utilizan algunos tornillos diminutos, con un cabezal de v. El perno conseguirá una tuerca hilo bloqueado en el extremo más adelante.
  • Inserte la pantalla LED en el corte. Hecho en el paso 2.
  • El uso del botón de prueba, escuchar y sentir que haga clic.
  • Asegure la pantalla de LED para la tapa, utilizando algún pegamento o cinta VHB.
  • Conecte el cable de cinta de 2 x 5 desde el controlador a Pantalla LED externa, asegurar la polaridad correcta.

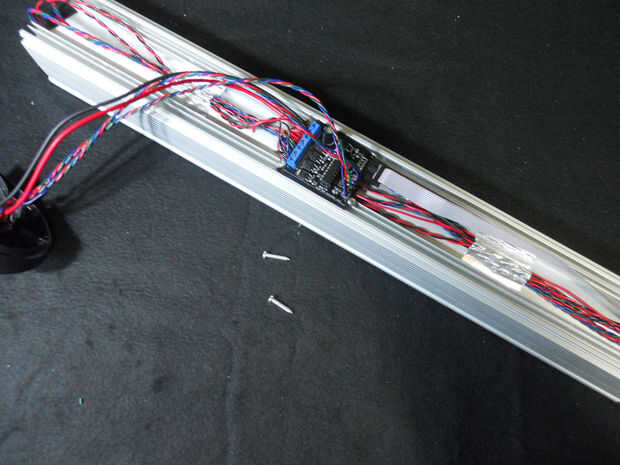

Enrute y asegure los cables:

  • Antes de enrutamiento de los cables, busque cualquier borde filoso que puede coger o frotar en los cables. Este marco de extrusión de aluminio, tenían un borde afilado que estaba cubierto por unas pocas capas de cinta aislante para evitar que se dañe el aislamiento del cable.
  • Organizar los cables cuidadosamente en la caja y fijar abajo con aluminio o cinta permanente similar. (No utilice eléctrico, masking o cinta aislante) Pero deje los cables de datos DMX separado.
  • Organizar y pase los cables de datos DMX de lo LED y los cables de alimentación lo mejor posibles. Y otra vez, con una cinta permanente tales como cinta adhesiva de aluminio.

Probarlo y cierre para arriba:

  • Con todos los cables correctamente conectados y dispuestos ordenadamente, buscar una vez más las malas conexiones, cables sueltos o cualquier otra cosa que no es correcto.

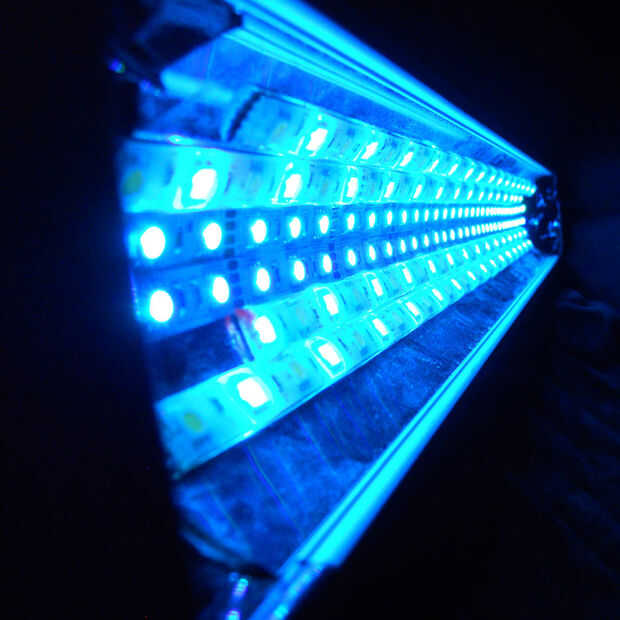

  • Aplique 12 voltios en el amperaje apropiado para su cantidad de LED, la exhibición de LED debe encender inmediatamente, siguió un segundo o dos más adelante por las secuencias independientes empezando a ejecutar (si el dispositivo estaba configurado para ejecutarlos si no hay señal DMX está presente, ver hoja de datos del dispositivo)
  • Mientras que ejecuta una secuencia independiente de la pantalla LED se animará "- - -", si la pantalla LED está conectada y no se enciende para arriba en el poder. Desconecte la alimentación inmediatamente y vuelva a comprobar sus conexiones.
  • De lo contrario si todo funciona, probar las conexiones DMX, entonces usted está listo para cerrar para arriba.
  • Lo pones de nuevo juntos y cierre para arriba.
