Paso 2: Consideraciones de caso y trabajo de preparación
Casos, marcos o cajas serán todos diferentes, pero aquí se muestra los métodos básicos de conversión para el uso.
Caso derribar:

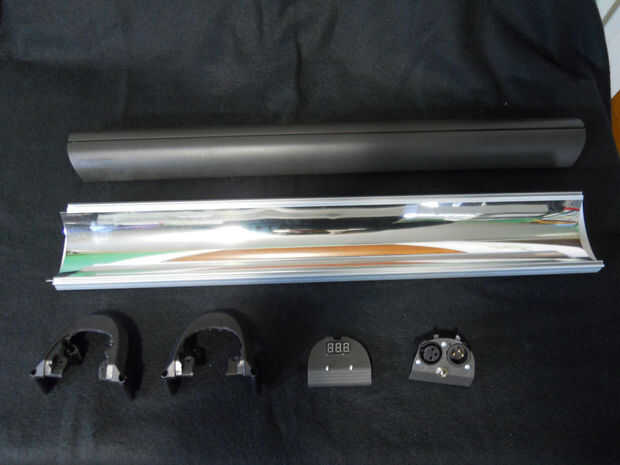

- Totalmente desarmar la caja y quitar todas las piezas sin necesidad o electrónica. En este caso fueron retirados los tapones de la bombilla fluorescente, transformador y cable de alambres.

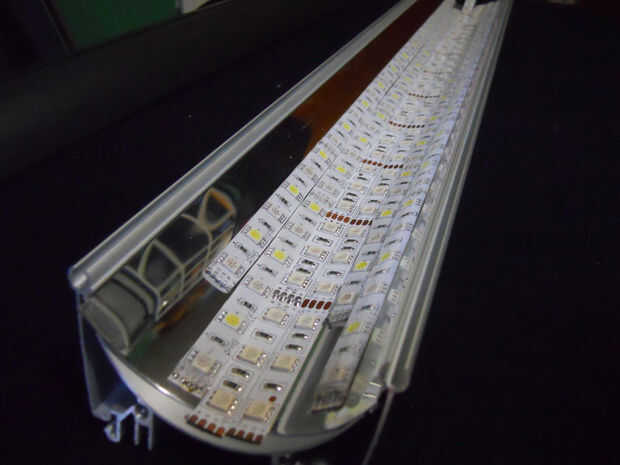

- Limpie la superficie de que la tira de LED se aplicará al uso de solventes. Como acetona o isopropílico
Posición y hacer hueco para la exhibición de LED:

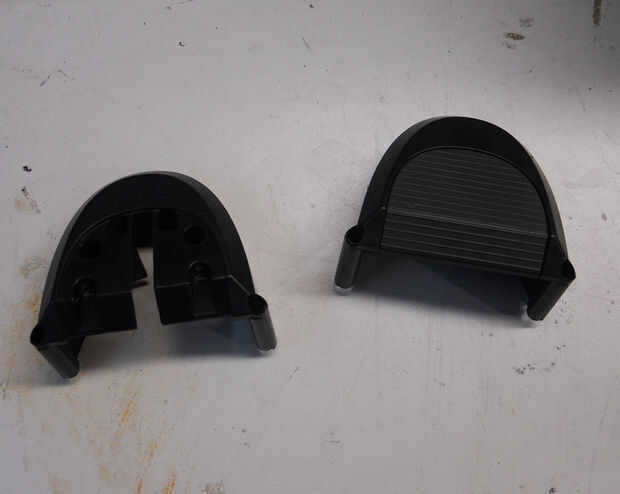

- Para este caso, salió a poner la pantalla de LED en un extremo, datos y energía en el otro extremo. Por suerte la pantalla LED cabe perfectamente en una de las tapas.
- Impreso la LED pantalla corte--plantilla en la hoja de datos(sin escalado tamaño real) si tienes un cortador CNC de algún tipo, los vectores para los recortes están disponibles en la LED pantalla Página Web www.NLEDshop.com/extdisplay
- Cortar y colocar la plantilla impresa en el pedazo de tapa de extremo. Fija con alguna cinta.
- Utiliza una cuchilla de afeitar para cortar el rectángulo de la pantalla LED.
- Taladró dos botones con una broca de 1/8 bit, los botones no quepa en este caso, ya que las tapas no son planas, pero están inclinadas. Un pequeño perno se inserta en los agujeros de los botones. Si el área de caja para la exhibición de LED era plano, los agujeros para los botones podrían perforados lo suficientemente grande como para caber los botones completamente. Por lo que podrían presionar directamente.
- Prueba de colocarlo y hacer los ajustes.
Posición para los datos y conectores de alimentación:
- Datos y poder ir en el capacete. Ver imagen. Es preferible colocar el conector de alimentación a los conectores de datos, pero no hay otra elección con este caso.
- XLRs son panelable y encaja en un orificio de 7/8", brocas de pala funcionan pero forestner podría funcionar mejor en la mayoría de los plásticos.
- El XLR requieren dos agujeros de montaje además del agujero de 7/8", utilice uno de lo XLR a la posición de los agujeros para los tornillos de montaje.
- El panel montaje DC jack que es opcional con la fuente de alimentación, se ajusta a un agujero de 9/16".
