Luz de la colada de la tira RGB + W/UV LED con pantalla LED (7 / 8 paso)

Paso 7: Uso simplificado

NLED 4 canales DMX controlador de lavado es muy fácil de usar. Todas las necesidades del usuario es el controlador, una fuente de alimentación de 12 voltios y 1-4 colores/grupos/canales de cualquier tipo o configuración de LEDs. Tira de LED RGB de 12 voltios es la más común, pero tira LED RGBW también está disponible. O el usuario puede utilizar múltiples bandas de solo color LED, lo que se requiere.

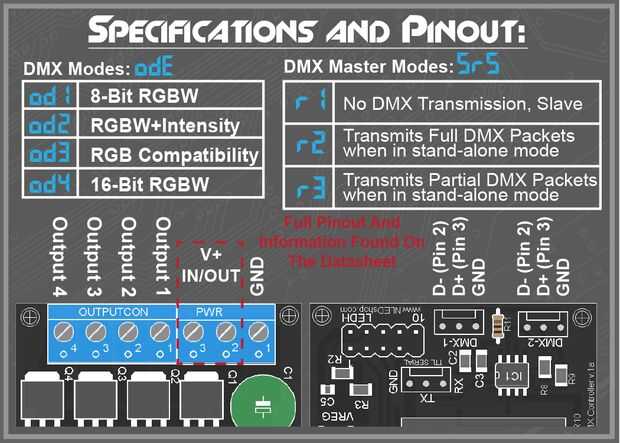

La Pantalla LED externa es opcional, como todas las configuraciones pueden modificarse mediante el software, o una pantalla LED de exterior solo pueden ser intercambiada entre los controladores. Introduzca el dispositivo en modo de carga o el comando, selecciónelo a través del menú (Página 2 de la hoja de datos) o leer página 6 de la hoja de datos para configurar el dispositivo sin una Pantalla LED externa

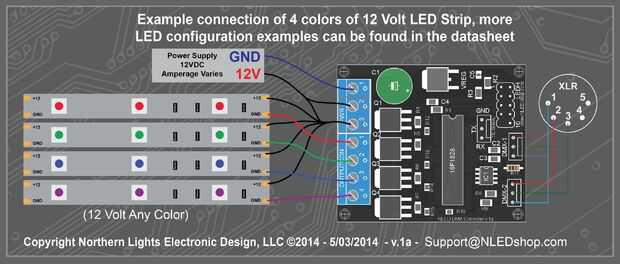

Conexión es bastante simple, energía de tierra es conectada al bloque de terminales, entonces el + V está conectado a uno de los terminales de fuente de voltaje de + , luego el anode(s) del LED está conectado a la otra fuente de voltaje +y finalmente la cathode(s) LED está conectados a salida Chan 1-4.

El dispositivo por defecto a auto-detect mode, donde si no hay señal DMX está disponible, se iniciará automáticamente secuencias independientes y cambiará a DMX cuando una señal está presente. Canal DMX por defecto es 1.

Por favor Contáctenos con cualquier pregunta en todos, todas las preguntas le ayudará a mejorar la futura documentación.
