La Ondestrak (11 / 13 paso)

Paso 11: Colocar las piezas Gametrak al marco

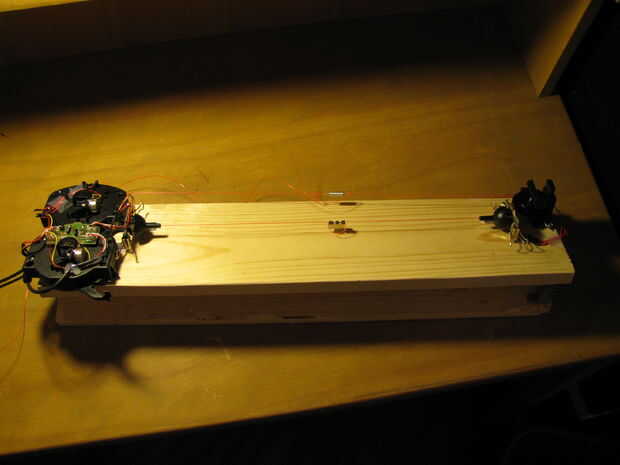

Antes de comenzar esta tarea siguiente, sugiero refiriéndose a una foto de resumen del controlador, tal como aparece a continuación. En este paso usted a ser fijar los dos carretes a la Junta así como los dos joysticks y la uno, la polea simple. La bobina secundaria y la polea serán los dos puntos alrededor de la cual se lazo el alambre de la cinta, pasando por las dos palancas de mando en ambos extremos. La bobina primaria se utilizará para medir cuánto el controlador está deprimido.

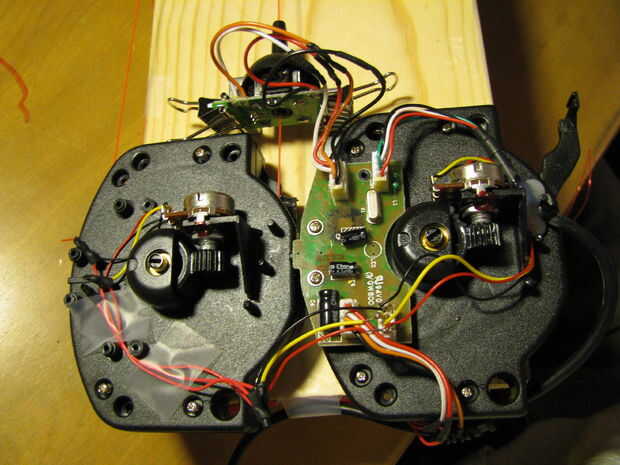

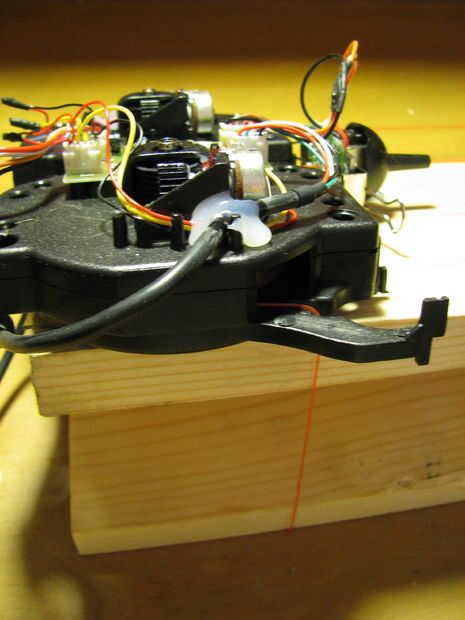

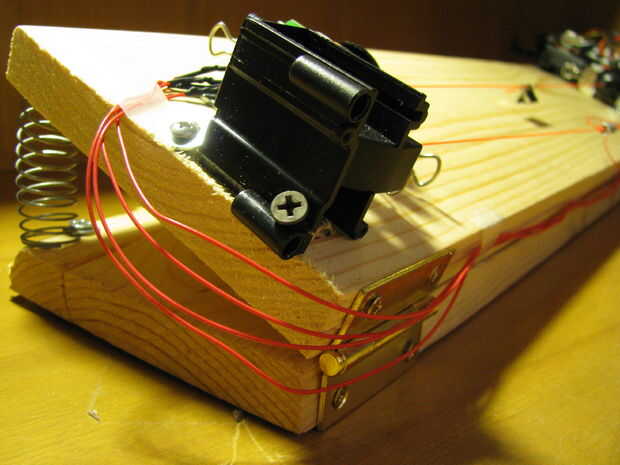

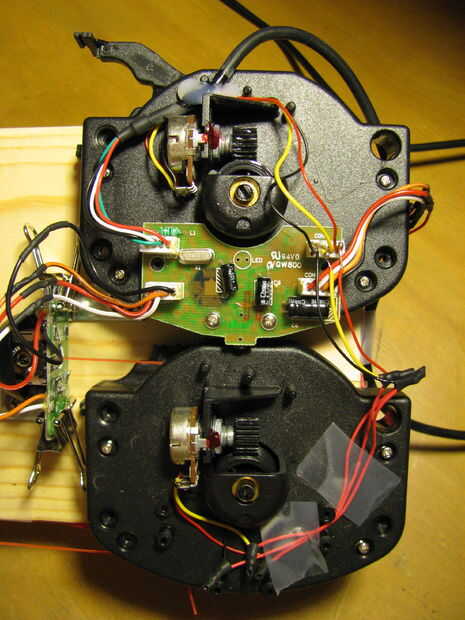

Los dos carretes y la polea fueron Unidos a la estructura una cinta muy pegajosa, de doble cara. Esto resultó para no ser suficiente para que la polea así que tuve que atornillar en la placa así. Si pueden idear una mejor manera de unir a la Junta que soportan las fuerzas laterales de la cinta, seguir en adelante. Acababa de usar las piezas que tenía a mi disposición. Si usted elige utilizar tornillos para madera como para la polea tenga cuidado de que los tornillos no dividió el plástico. La bobina secundaria debe estar en la parte posterior del instrumento con las dos aberturas hacia la longitud de la tabla. La bobina primaria debe ser en la parte delantera del controlador para que la apertura, con el accesorio de guía de alambre, sobresale sobre el borde del marco. Una vez que todos los componentes conectados a la estructura, tome el cable de la bobina primaria y Envuélvala alrededor de la parte inferior del marco. Os adjunto de nuevo alrededor de la bisagra, pero cualquier punto hará mientras mantiene el alambre envuelto alrededor de la parte frontal del controlador. Ahora, cuando usted presione el regulador, el cable debe viento nuevo en el carrete y luego volver otra vez cuando suelte el controlador.

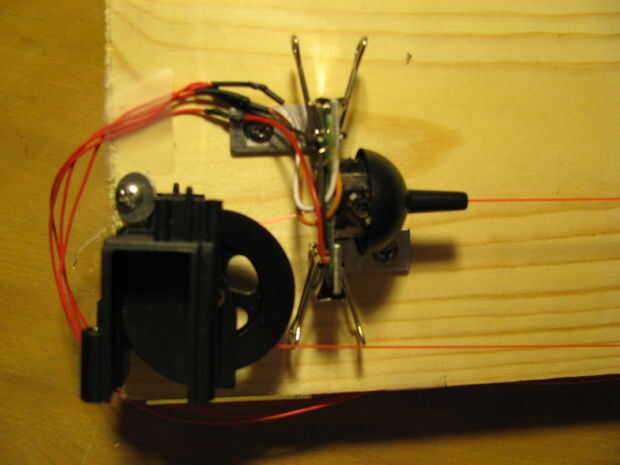

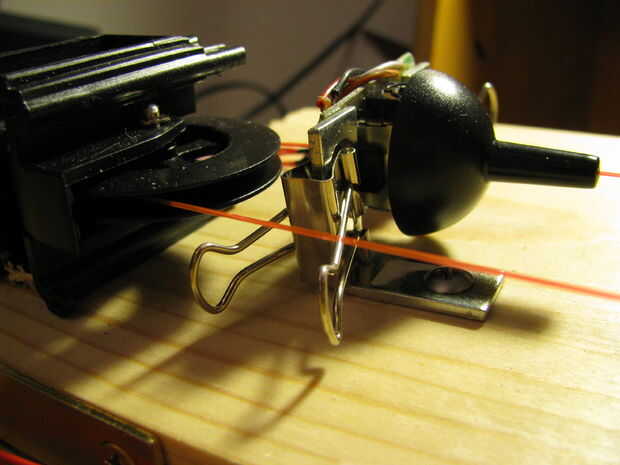

En cuanto a las palancas de mando, son un poco más difíciles de fijar. Usted querrá asegurarse de que se colocan para que la mitad delantera de la cinta pasa a través de ellos. Usé dos juegos de soportes de L, atornillados en el marco, para sujetar los tableros de la palanca de mando a. Luego os adjunto las tablas de la palanca de mando a los soportes en L con dos pares de clips binder, teniendo cuidado de asegurarse de que los clips no cortocircuito el cableado en el tablero.

Creo que las fotos serán la referencia más útil para esta parte del proyecto.
