Paso 5: Desmontando el Gametrak

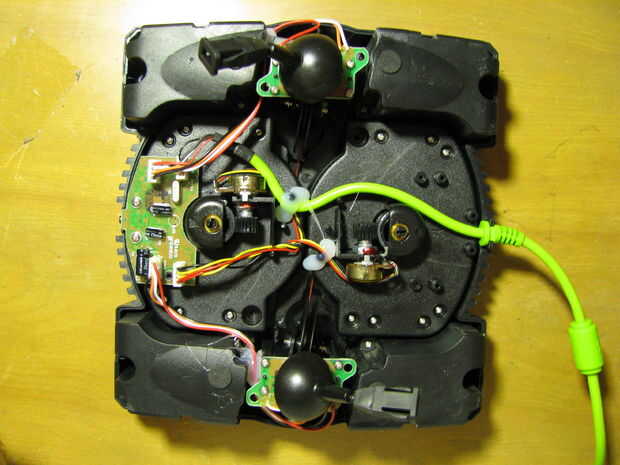

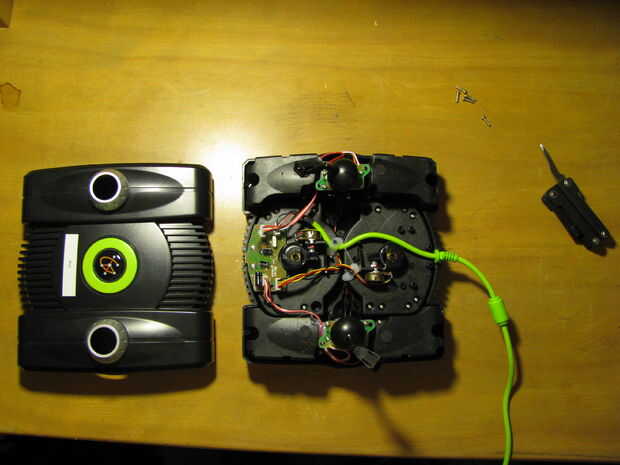

Usted notará que el Gametrak es realmente un dispositivo muy simple. Hay básicamente dos sistemas cada uno con tres salidas variable; Esto da las coordenadas X, Y y Z para cada guante.
En cada uno, el cable se enrolla alrededor de un carrete de resorte-limite tendido horizontalmente. Sobre las carcasas de estos carretes una serie simple de engranajes transfiere el giro de la bobina a un potenciómetro. Mide la distancia de guantes desde el controlador, más o menos su eje Z.
De la abertura en la carcasa de la bobina el cable pasa por una polea vertical que envía para arriba bajo y hacia fuera de la punta de la palanca de mando. Esto permite que el cable pueda ser movida libremente del controlador mientras que simultáneamente mide el eje X e Y con el joystick.
La cadena termina en un conector hembra de plástico que se ajusta al correspondiente conector macho en el guante. Estos cables están bajo constante tensión de resorte de acero de la bobina y estos conectores son lo único que mantiene el cable de ajuste hacia atrás en el carrete.

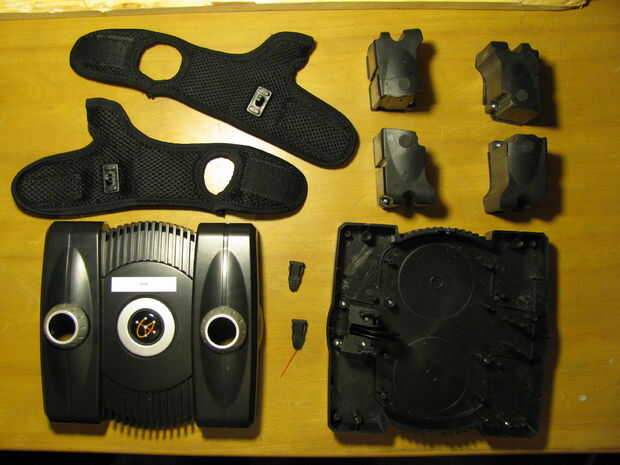

Utilizaremos casi todas partes importantes del controlador. Las únicas partes que no va a utilizar son la carcasa plástica, los guantes, los dos conectores de guante, una polea de plástico y los cuatro pesos encontrados cada una de las esquinas del controlador. Si usted puede encontrar maneras de utilizarlos en el proyecto acabado, seguir en adelante. Yo soy todo para la conservación de los recursos.
