Paso 6: Convertir el Gametrak en un dispositivo de HI

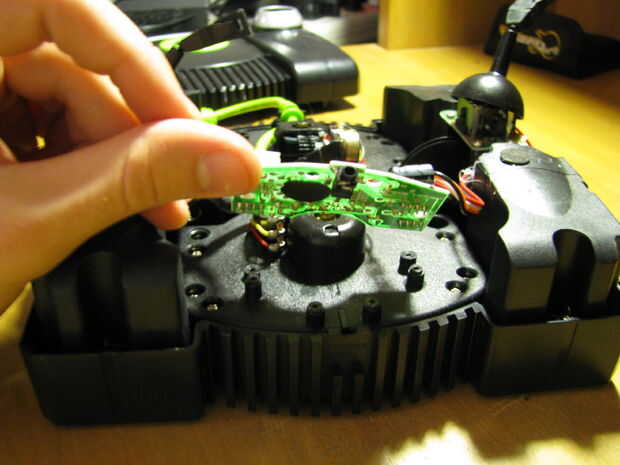

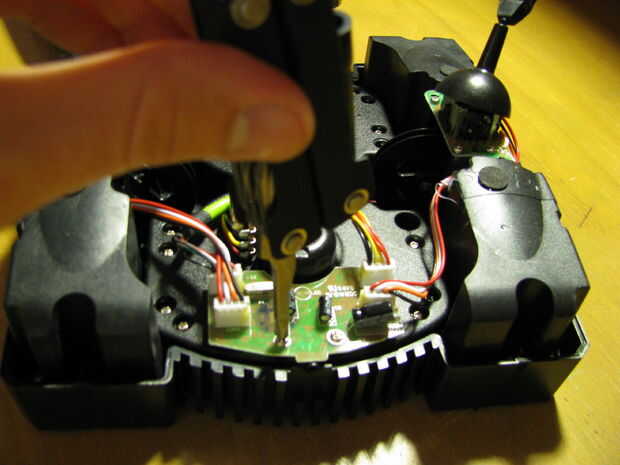

El Gametrak para enviar datos es uno de los pasos más simples, sin embargo, uno de los más frustrante si sólo estás esperando el dispositivo y la computadora inmediatamente comunicar. Primero, retire los dos juegos de tornillos y arandelas que conectan el cuadro eléctrico a la parte superior de la carcasa del carrete. Levante la Junta suavemente. En la parte inferior debe notar una gran cantidad de texto etiquetado de las distintas partes de la Junta. Por suerte, usted realmente no necesita entender todo esto.

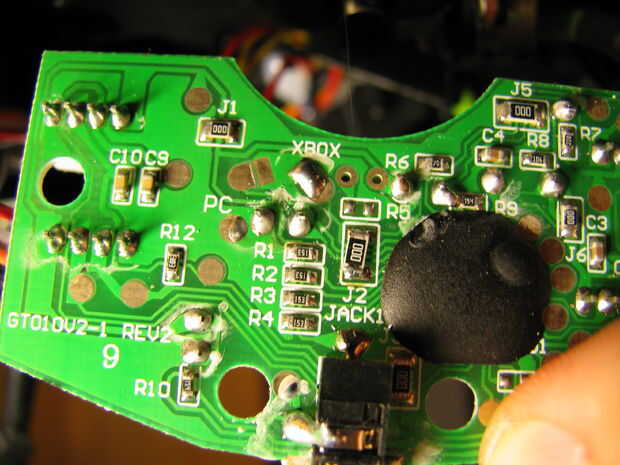

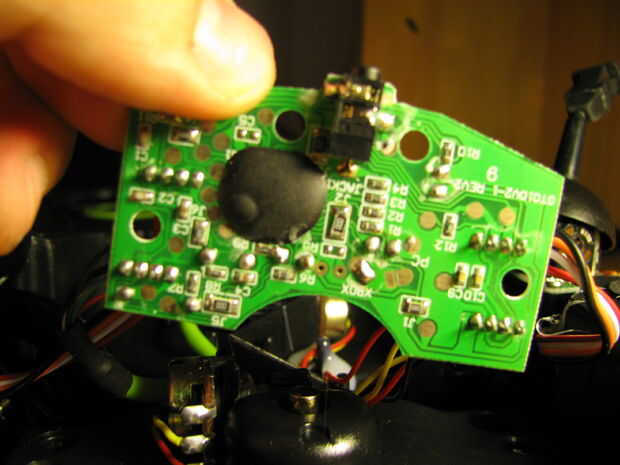

Las partes importantes son los denominados "PC" y "XBOX." Esos puntos de conexión de dos sólo necesitan un toque de soldadura para determinar la salida. Si el Gametrak, como el ilustrado, es de la variedad de X-Box, la conversión a HI no es demasiado difícil. Empezar por raspar de la soldadura en el punto de conexión del X-Box. Una vez que tenga quitar completamente Compruebe el punto de conexión de PC. Si i cubierto con una chapa de plástico, tome una hoja de afeitar y afeitar hasta llegar al metal, teniendo cuidado de no afectar a ninguna otra parte de la Junta. Luego, aplique un poco de soldadura que conecta los puntos de conexión de PC.
Por último, conectar el cable USB al ordenador y compruebe que está trabajando el HID. Usé el HI dispositivo probador en MaxMSP para hacer este paso. Si funciona correctamente debería comenzar escupir números. Si no es así, verifique la soldadura así como los conectores. Puede ha ser desconectados cuando sacaron el tablero.
Para tomar otro en conseguir su Gametrak a escupir HI, tratar de explorar este nodo en el sitio web del Centro para la nueva música y Audio tecnología (CNMAT), en la Universidad de California, Berkeley, donde hice este controlador como un proyecto de estudio independiente.
