Paso 11: Juntándolo todo
El micro-switch sólo se apagará energía cuando el interruptor está en la posición OFF.
Antes de empezar a instalar las piezas en la caja, usted querrá hacer nota de la dirección se vuelve el motor y en que posición del interruptor de cambio está.
Monte el interruptor de palanca y ahora puede alinear donde vas a montar el motor y el diseño de la forma de su brazo. Diseño del brazo para que cuando está en la posición de apagado, llevará a cabo el micro-switch OFF. Puede que necesite crear un suspenso para el micro-switch.
Antes de poner las pilas, mover manualmente el brazo para comprobar que rote entre golpear la palanca y golpear el microinterruptor.
Si usted está usando un servo estándar y la idea del circuito 555 es el mismo. Lo único a tener en cuenta es que el brazo de servo sólo puede girar a más de 180 grados.
Una vez tienes las piezas instaladas y alineadas allí es algunos retoques.
Alimente el circuito pero dejan el brazo del servo. Mueva la palanca a la posición 'on' y el servo "árbol" gira a la posición y luego se detendrá.

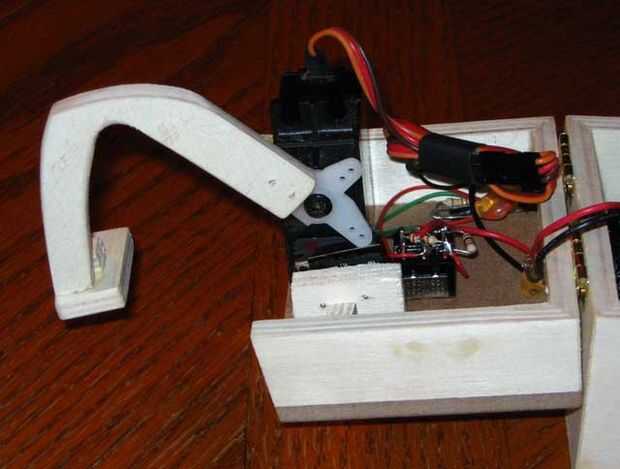

Ahora toma las baterías del circuito y mueva la palanca a la posición "OFF". Ahora colocar el actuador plástico (con el brazo de madera) en el eje para que la mano esté en contacto con el conmutador.
Vuelva a poner las pilas. El servo volverá es "posición off".
Ahora usted puede ver si el brazo está totalmente retraído en la caja. Tuve problemas con el brazo que al alta, no permite que la tapa para cerrar completamente. O con el brazo que golpea el fondo de la caja.
En este punto tuve que modificar las forma y dimensiones del brazo.
Una vez tuve el brazo de la palanca de conmutación, y retracción en la caja había montado el micro-switch para que cuando el servo en la posición "OFF" es presionado el microinterruptor.
En este punto debe tener un funcionamiento máquina inútil.
