La máquina más inútil jamás! (5 / 11 paso)

Paso 5: Diagrama de cableado

El diagrama de arriba indica cómo alambre del motor, interruptor micro y batería a los pines del interruptor basculante. Esto se llama 'Muerto-Bugging' y es un método de creación de prototipos de regreso.

Es un circuito muy sencillo pero es fácil a las conexiones eléctricas. Siga las instrucciones cuidadosamente o comprar la Tarjeta de circuitos impresos inútil para acelerar y simplificar enormemente el proceso de cableado. Y un fresco LED al circuito también.

El motor del engranaje de alambre a los pines indicados.

Una longitud corta de cable conecta opuestos pernos de la palanca.

Otro cable conecta los otros pernos exterior de la palanca y este cable tiene el microinterruptor en la línea.

La batería va al otro pin restante en la palanca.

Si usted encuentra que el motor está funcionando en la dirección opuesta de lo que se necesita, simplemente invierta los cables que van al motor.

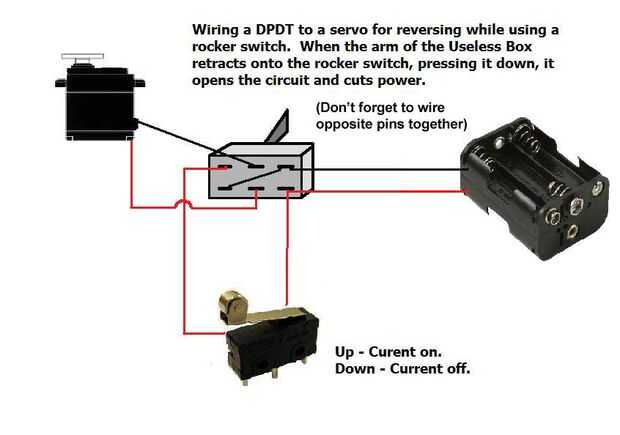

tydarby publicado el gran gráfico a continuación, muestra cómo conectar un servo modificado. Los pines en el micro-switch son comunes (C) y normalmente cerraron (NC). Nada debe conectarse normalmente abierto (NO) pin.

Notas:

Baterías: La lista original de las partes utiliza un soporte AA 4 pero se puede dicen que 4 baterías conducir la máquina para un funcionamiento demasiado rápido. Blink y usted la perderá.

En la mayoría de los casos podrá salirse con sólo 2 o 3 pilas AA, lo que la acción global más lenta y más visible.

Tenga en cuenta que el nuestro kit sólo utiliza 2 pilas AA.

Más motores encendidos:
Originalmente opté por usar el servo ya que están disponibles casi en todas partes y están estandarizados, pero no tienen a usar uno. Cualquier motor debe trabajar, como se está dirigido hacia abajo y tiene suficiente par para el interruptor.

Las partes más recuperadas que utiliza, mejor.

Tenga en cuenta que otra razón para utilizar un motorreductor es evitar que bounce-back cuando la máquina se apaga. Sin el engranaje, el motor no tenga el brazo presionando hacia abajo el interruptor micro mientras está apagado. Brazo de la máquina sólo mantenga golpear el interruptor, gire a la de entonces, y luego apagado, luego...

Los próximos pasos de ver la forma original que hice en mi máquina. Si vas a compilar uno utilizando la información anterior, entonces sáltese los siguientes 4 pasos y saltar al paso 10.
