Casa construida CNC máquina parte 1 - guías lineales de apoyo

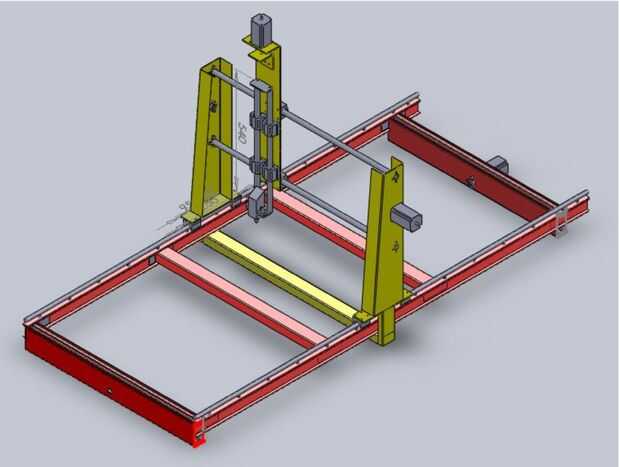

este instructable es parte de un proyecto en curso para construir una máquina CNC casera.  En esta parte del proyecto, se mostrará cómo construir un carril linear compatible que puede ser adaptado para la longitud deseada (eje x) de su propio proyecto CNC.

Mayoría de la gente se puso desde la construcción de una máquina CNC tamaño útil debido al costo de las piezas.  Otros utilizan cojinetes de hierro ángulo y skate Junta para sus guías lineales.  El instructivo puede parecer compllicated pero realmente no es.  Con un poco de cuidado, es posible hacer una máquina CNC de precisión y le permitirá construir una máquina de tamaño decente.
