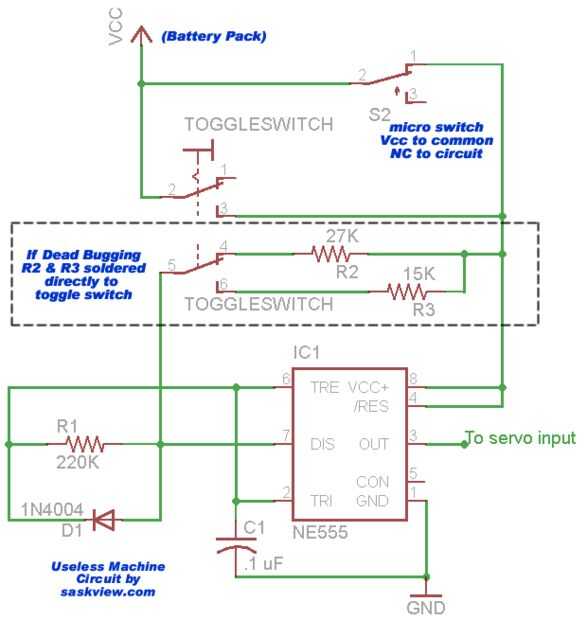

Paso 6: Diseño Original con temporizador 555
Para facilitar la construcción, recomiendo ir con un servo modificado o un motor de caja de engranajes en lugar de utilizar el programa de circuito 555 temporizador abajo. Hay se gana casi nada, o alguna mejora de funcionamiento de la máquina utilizando este circuito y un servo estándar.
Algunos inconvenientes en usar el circuito de temporizador son: tienes que usar una batería de 4 células. No funciona en cualquiera menos voltaje. Esto asegurará que el servo funcionará muy rápidamente, a veces demasiado rápido en mi opinión. Usando un servo modificado, puede utilizar células de 3 o incluso 2, máquina de hacer la carrera a una velocidad más lenta, más spookier.
Otro inconveniente del uso de la versión del 555 temporizador es la colocación de las piezas mecánicas se limitan debido a un servo estándar sólo tiene 180 grados de rotación. Usando un modded servo o motor/caja de cambios permite más fácil diseño y colocación de las piezas.
La única ventaja con el uso de un servo estándar y el circuito es que puede utilizarse casi cualquier servo, y si debe romperse o desgastarse, reemplazo es simple.
Pero cuando reflexionando sobre el concepto de la máquina inútil, tal vez ir con la versión más complicada es la opción estéticamente superior.
Nota: Si usted necesita más rotación del servo, cambiar R3 de 10K.

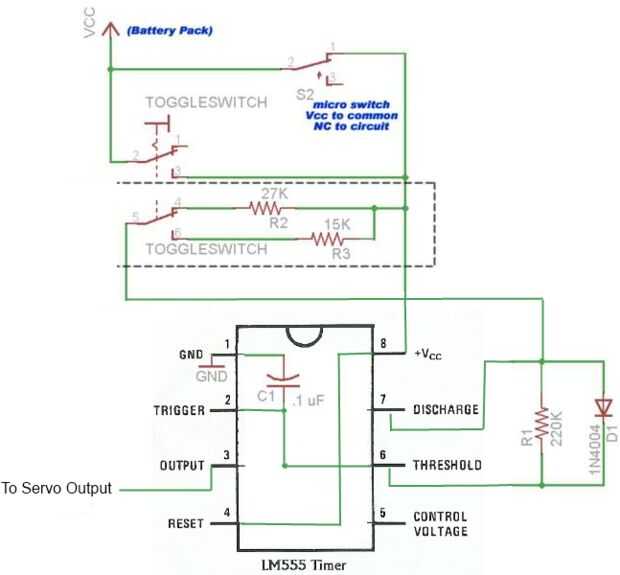

sirus20x6 había editado el esquema 2 º poner las clavijas en orden.
colin55 proporciona la versión 3.
Todos los esquemas son básicamente el mismo circuito, que solo se arreglan diferentemente.
