BUENA calidad CNC máquina

necesitaba una máquina CNC para otros proyectos.  No podía permitirse comprar uno como máquinas incluso 'escritorio' pueden ser tan altas como £1500 y decidí construir uno.  Tuve dos criterios.  La primera fue que tuvo que ser precisa y ello imposibilitó cualquier cosa hecha con materiales de plomería, de madera o piezas de plástico y en segundo lugar, si iba a construirla, luego tuvo que ser un tamaño útil para utilizar si para virtualmente cualquier proyecto que llevo.  Generalmente, cuanto más grande usted construir un CNC, el más costoso está en términos de partes propietarias como guías lineales y tornillos, etc..  Sin embargo, mi máquina está hecho de materiales fácilmente disponibles en el hardware y construcción de tiendas de productos y aún algunas partes de una yarda del salvamento aunque algunas piezas de metal será necesario corte laser o plasma.  A pesar de su bajeza relativa, con cuidado, se puede construir una máquina que no sólo es suficiente para uso de DIY todos pero bueno probablemente lo suficiente como para uso industrial ligera para corte por plasma, etc..  Mi máquina no está muy montada (todavía tengo el cableado eléctrico que hacer) pero t

Este proyecto fue pensado originalmente para ser publicado en 'instructables' como una serie, pero he decidido publicar todo el proyecto.  Ya han publicado un instructivo para las guías lineales, pero incluirá una versión actualizada de éste.  Esto va a ser un gran instructable como voy a intentar llevarlo a través de cada paso para dar una acabado parte mecánica de una máquina CNC de trabajo dejando sólo la electrónica de su elección para montar.

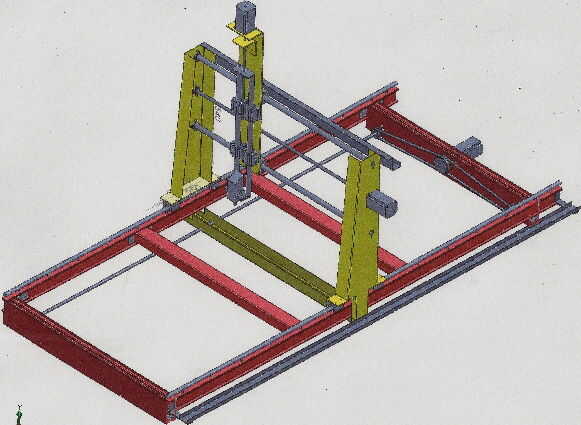

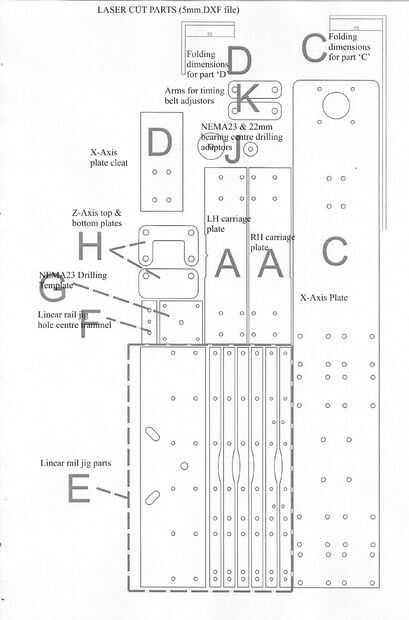

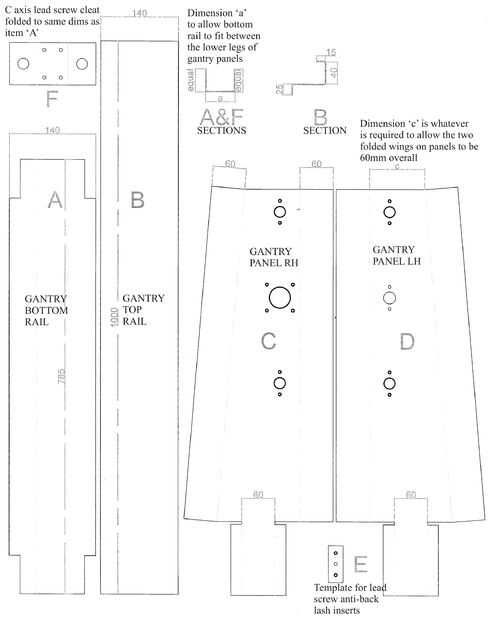

Todo el proyecto fue diseñado en 'Solidworks' como un modelo en 3d para asegurar la viabilidad de las piezas.  Como partes adicionales fueron diseñadas, fueron insertados en el modelo para asegurar un ajuste y sentido práctico.  Varias piezas de metal que requieren láser o corte de plasma fueron dibujadas en 'AutoCAD' para proporcionar archivos de 'DXF' que pueden ser utilizados por tu tienda de fabricación local para cortar las piezas de metal.   Los archivos DXF para corte de metales pueden ser descargados de http://www.4shared.com/account/home.jsp?sId=IUj2XOZTC33yEYo7&&fau=1&ausk=GWtby6V4yYTqtHPi&hlfid=1352988927#dir=216821966.  Tuve que subir los archivos a otro sitio en lugar de 123 de AutoDesk como no había ninguna instalación para cargar varios archivos en una página de proyecto. El espesor del metal requerido para cada archivo se indica en el título (por ejemplo, 16 calibre (1,8 mm) y 5 mm, etc.

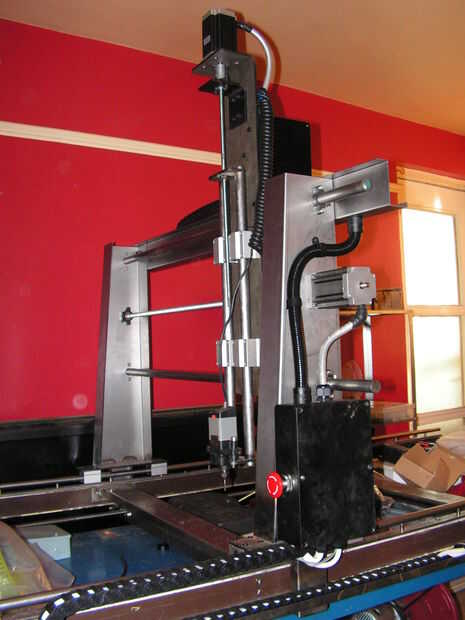

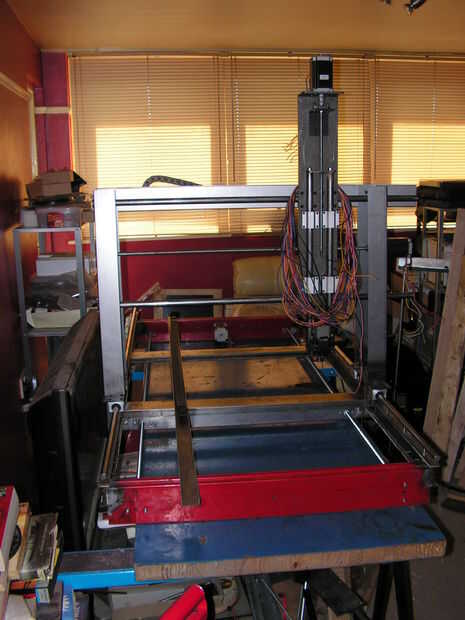

Mi máquina no está muy montada (todavía tengo el cableado eléctrico que hacer). El objeto largo junto a la cama de la máquina es el canal de metal que lleva todo el cableado de la grúa dentro de un tipo de 'cadena', conducto flexible.  El cuadro también muestra uno de estos conductos de cadena en la parte superior del pórtico que finalmente llevará el cableado al eje 'Z' motor y eje y también incluye cableado adicional, etc para expansión futura para corte por plasma y un sistema de impresión 3D que espero formarán otros instructables.

Espero que disfrute de este instructable y encontrarse con una máquina de CNC realmente útil (y relativamente baratos).
