Probablemente ya has visto la máquina más inútil antes, pero pensé que sería divertido crear un temporal con módulos littleBits. Para aquellos de ustedes que no han visto, ésta es la máquina que no hace nada excepto que se apaga tan pronto como se enciende. littleBits proporciona toda la electrónica que usted necesita para construir una máquina más inútil, así que tomé prestado Premium Kit de mi sobrino, añade el "doble o" y módulos de interruptor de palanca y estaba listo para ir.
Este Instructable es sobre todo la electrónica (hay un montón de escritos sobre la construcción de la caja) así que sólo estoy describiendo aquí una configuración básica. Puede agregar su propio recinto una vez que entienda cómo funciona esta máquina.
La teoría detrás de esta configuración es sencilla debido a las funciones de los módulos littleBits.
- Potencia se divide por el módulo de la rama del interruptor y el interruptor del rodillo. Al principio, ambos interruptores estén apagados.
- Luego, ambos interruptores de alimentación en el módulo de "Doble o". Esto significa que si cada interruptor está encendido, luego se suministre energía al resto del circuito.
- El servomotor está configurado para swing, por lo que cuando el interruptor está activado, el servo hace pivotar el brazo de control para apagar el interruptor.
- Al mismo tiempo, el servo dispara el interruptor del rodillo, por lo que el servo sigue en marcha. Cuando el servo hace pivotar a su posición original, el rodillo está apagado, así apagando la máquina entera.

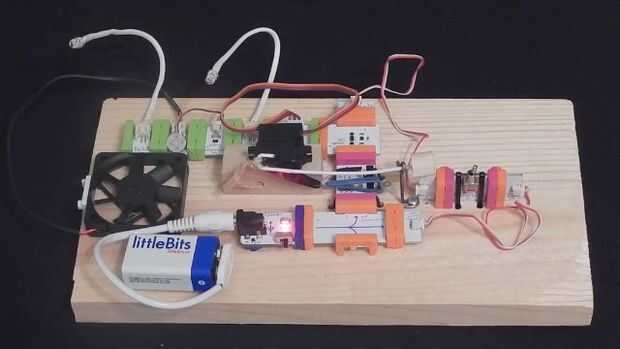

Ah y en el video, ves que la máquina también se enciende el ventilador, 2 LEDs y el motor de la vibración. He añadido los que pensaba que haría la máquina inútil y desconcertante. Además, ya tenía los módulos como parte de littleBits Premium Kit, así que pensé que así podría utilizarlos.
