Paso 6: Añadir componentes
Una vez que tengas tu PCB desnudo, el siguiente paso es agregar sus componentes. Estos trata a soldar por, pero hay más métodos que sólo haciendo todo a mano.
Con la mano

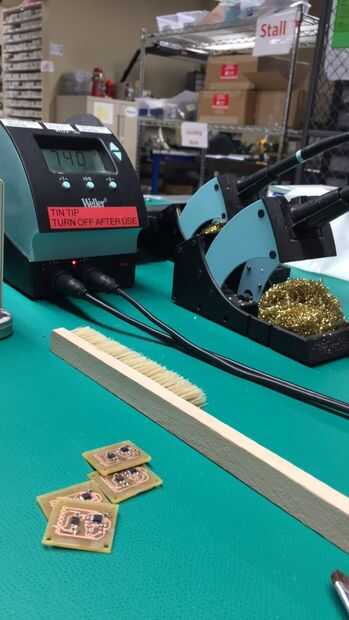

Sé que dije que hay otros métodos, pero como no tienes componentes enormes y un soldador constante, comercialización de los componentes a mano es todavía un gran camino ir, siempre y cuando no tienes decenas o cientos de juntas a soldar. Así que las pinzas hacia fuera!
Pick & Place
Pick & place automáticamente las máquinas componentes del gancho agarrador y ponerlos en el lugar correcto en el tablero. Estas son máquinas realmente genial! Usted debe ver un video de ellos en uso, ahorra toneladas de tiempo en el montaje de montajes eléctricos. Sin embargo, estos son muy caros! Su casa fab puede ofrecer hacer colocación si se añade componentes, en cuyo caso podría utilizar esta máquina para grandes cantidades de la misma Junta.
Hornos de reflujo
Hornos de reflujo pueden utilizarse con o pick y máquinas de lugar o colocar con la mano pero son generalmente para las piezas de montaje en superficie. Soldadura de pasta, primero se aplica antes de la colocación de componentes. Luego, el PCB se coloca en el horno y la temperatura aumentó y entonces hizo caer otra vez en un intervalo exacto. Esto está lo suficientemente caliente como para derretir y reflujo de la pasta de soldadura, asegurando todos los componentes para sus pastillas, pero no demasiado caliente para dañar alguno de los componentes.
Soldadura de la onda
Esto ha sido un poco sustituido por hornos de reflujo debido a la popularidad creciente de componentes de montaje de superficie, pero sigue siendo un método eficaz. Soldadura caliente es bombeada hacia arriba en forma de onda, y tableros pasados rápidamente a la ola a la soldadura de varios componentes en una PCB.
