Introducción a circuitos impresos (2 / 7 paso)

Paso 2: Qué es una placa de circuito impreso

Una placa de circuito impreso (o PCB para el cortocircuito) es una manera diferente de conectar componentes eléctricos juntos. Está hecha de un material no conductor, generalmente de fibra de vidrio. Sin embargo, hay una capa o varias capas de cobre sobre la placa, que permite conectan los componentes cuando el cobre es grabado al agua fuerte lejos de los patrones correctos.

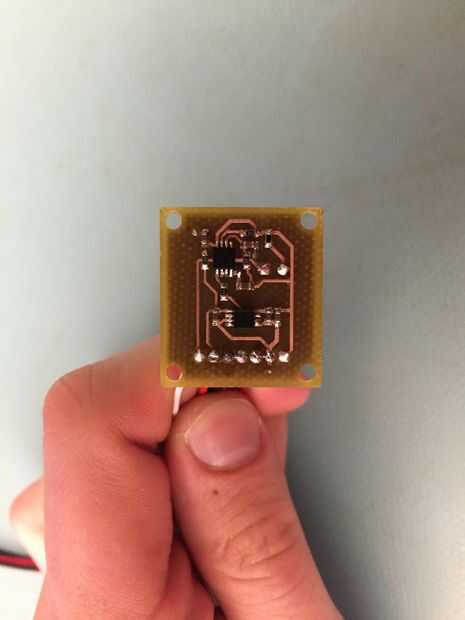

La Junta en la imagen de arriba fue hecha con una máquina CNC que mecánicamente quitado una capa de cobre en lugares específicos para permitir que los componentes a soldar y a través de la Junta y conectarse entre sí de la manera correcta. Mientras que éste no es, entonces muchos están cubiertos con una máscara de la soldadura de un determinado color, verde a menudo (pero no siempre) que ayuda a la soldadura del palillo a los lugares correctos.

Los PCBs son ideales para la creación de circuitos porque son:

  • Barato
  • Puede ser masa producida
  • Confiable
  • Son la industria estándar

Los PCBs son en casi todo lo electrónico; ordenadores, ratones, scooters eléctricos, refrigeradores, pantallas, teléfonos y numerosos otros dispositivos.

El mundo del mercado para tableros del circuito impreso (PCB) alcanzaron un estimado $ 60,2 billones en valor en el año 2014 y es sólo crece más y más: http://www.iconnect007.com/index.php/article/9297...
