Introducción a circuitos impresos (1 / 7 paso)

Paso 1: Creación de circuitos

Al crear un circuito, debe conectarse a múltiples componentes electrónicos, generalmente para realizar alguna función útil. Hay muchas maneras diferentes de hacer esto:

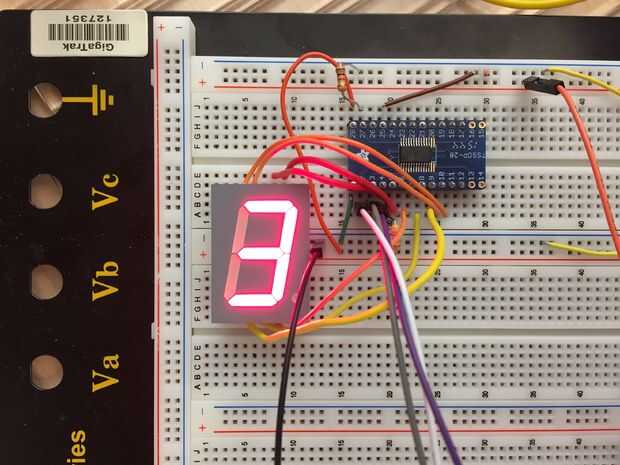

  • Protoboard

    • Un método común de circuitos prototipos.
    • Pros
      • Ideal para la construcción de circuitos temporales y algunos proyectos rápidos.
      • Rápido y fácil
    • Contras
      • Muy impermanente; cables y componentes pueden fácilmente ser halados
      • Restringido para los componentes por-agujero
  • Punto a punto

    • (soldadura de componentes directamente uno al otro)
    • Pros
    • No es necesario un tablero para sus proyectos
      • Construcción rápida
      • Puede tomar menos espacio
    • Contras
      • No muy organizado
      • Duro con pequeños componentes
      • Difícil de reparar
  • WIRE Wrap
    • Tablero de uso de pernos y envueltos cables para conexiones
    • Pros
      • Rápido si tiene las herramientas y materiales y un circuito simple
    • Contras
      • Puede ser muy desorganizado
      • Difícil de reparar

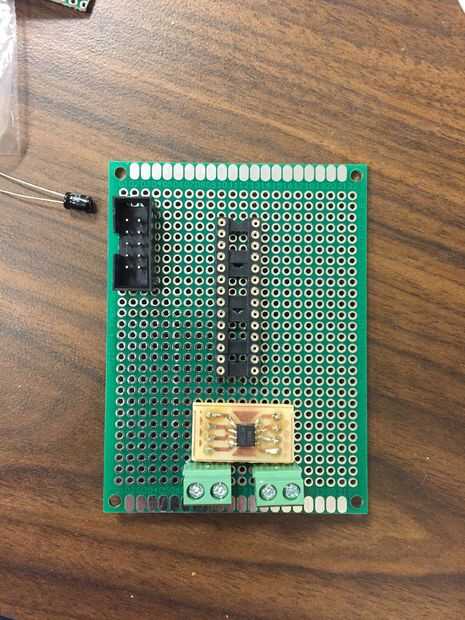

  • Proto-board
    • Plateado o plateado no agujeros en fibra de vidrio para la construcción del circuito
    • Pros
      • Más organizados que punto a punto
      • Se puede montar fácilmente en un caso
      • Puede tener la construcción relativamente rápida
    • Contras
      • Mano de obra intensiva para hacer circuitos
  • Tinta conductora
    • La tinta con una resistencia muy baja que puede ser pintada en y utilizada como un circuito
    • Pros
      • Una forma fresca y novedosa de hacer circuitos
      • Bueno para que a niños interesados en realizar circuitos simples
    • Contras
      • No es muy práctico
      • Grietas fácilmente
      • Baja conductividad
  • Hilo conductor
    • Similares a la tinta conductiva: fresco y novedoso, no es demasiado práctico en la mayoría de los casos. Sin embargo, algunos cool utiliza en accesorios personales!

Y por último, placas de circuito impreso!
