Paso 8: Portador del Cable opcional y montaje Servo

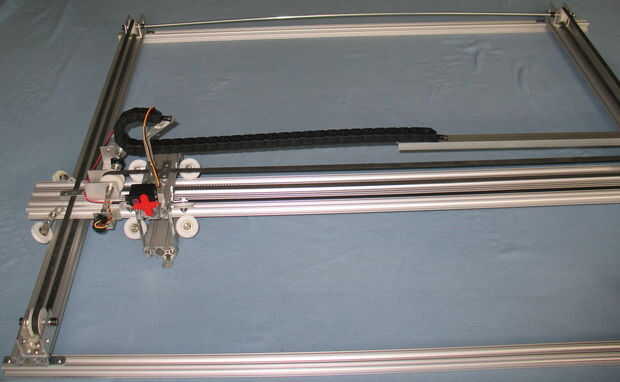

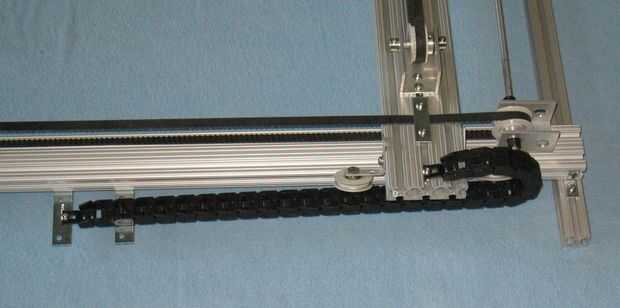

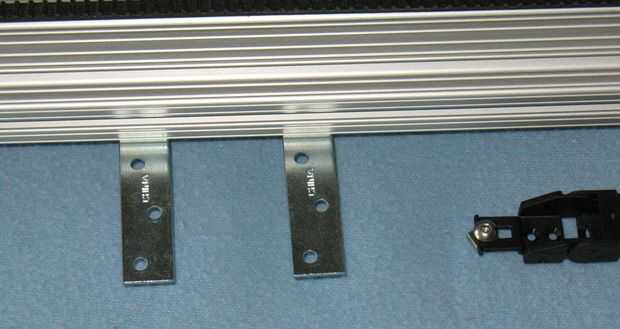

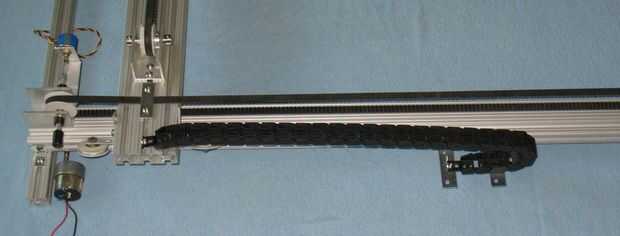

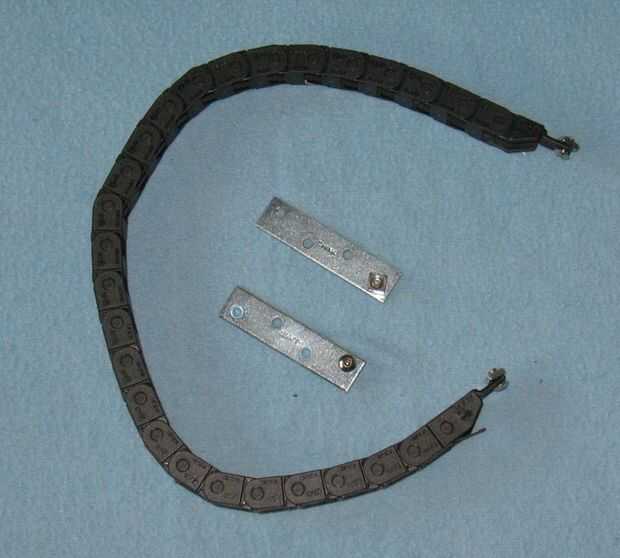

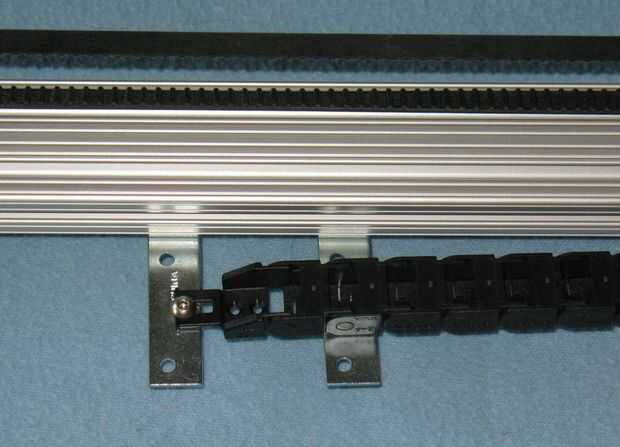

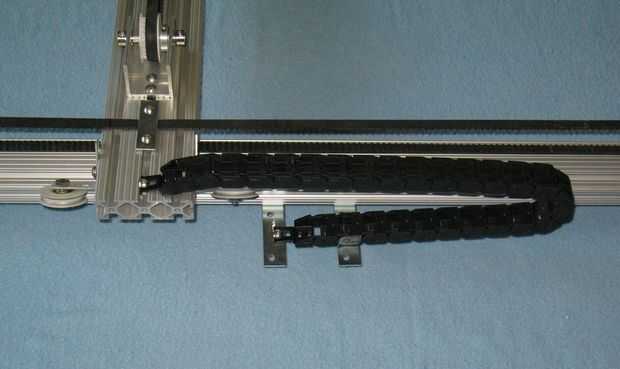

El proyecto anterior, sólo suspende los cables desde arriba, pero esta vez, decidimos probar un portador del cable para el proyecto, y funciona muy bien.  Como con el resto del proyecto, la ranura en T hizo súper fácil.  Utilizamos unos 18" del portador flexible cable con los conectores de extremo.  El conector de un extremo sólo se conecta al eje de Y con un solo tornillo #10, para la pieza inferior, hemos utilizado un par 3" las placas que tenía por ahí - dos #10 tornillos para sujetar a la estructura de eje X y un #10 Tornillo para sujetar el portador del cable a una placa.  La segunda placa existe sólo apoyar un poco más.  Hecho!

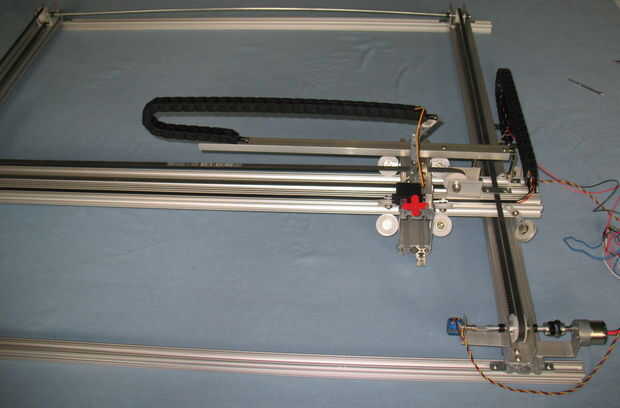

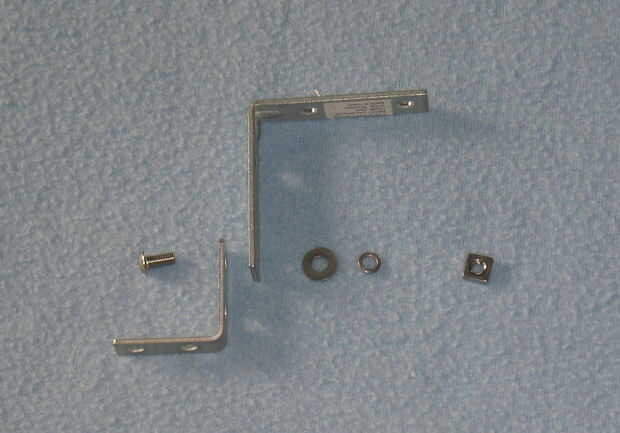

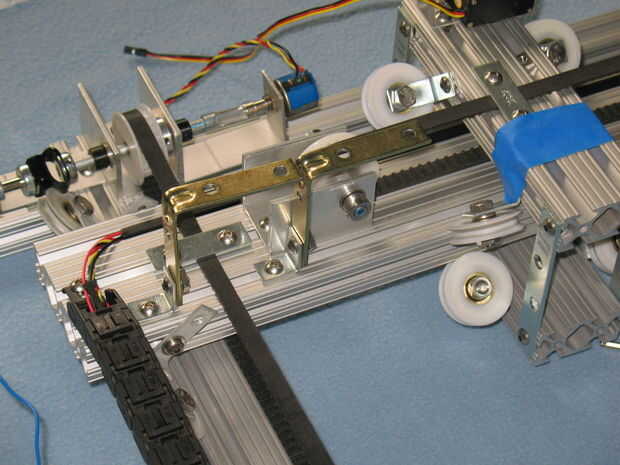

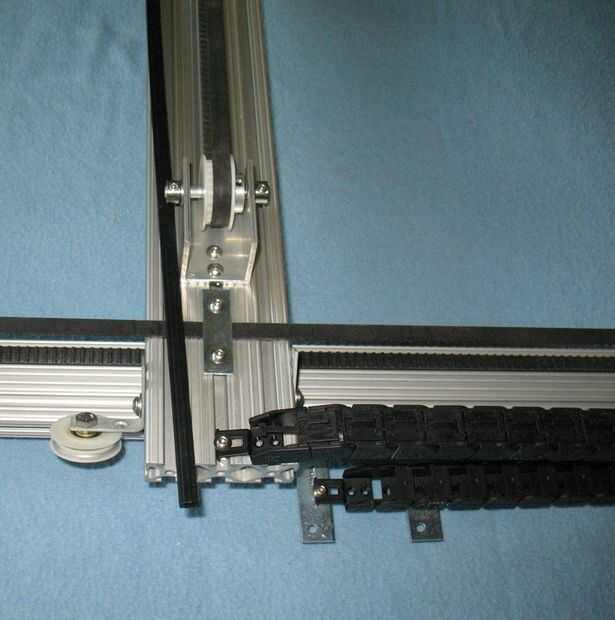

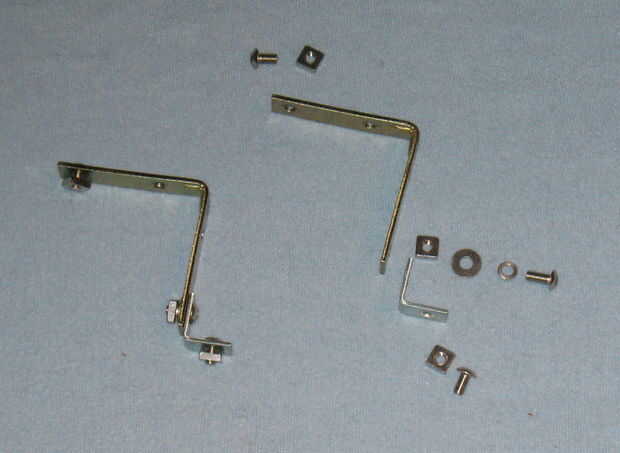

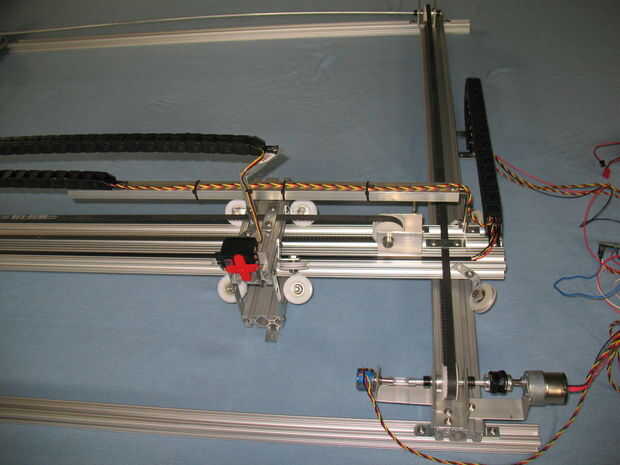

Para el eje Y, el transporte rodea el eje entero así que no podemos montar el portador del cable en el centro de la ranura.  Así, se construyó está parado un par de corchetes angulares y corte un pedazo de U forma aluminio - 3/4" de ancho y extendido fuera el centro del eje Y desde arriba.  Hemos perforado un par de agujeros para los soportes y para el final de la compañía de cable.  Hicimos uno más parado en el carro del eje Y para el final de la compañía de cable.  Ver las fotos para los detalles.

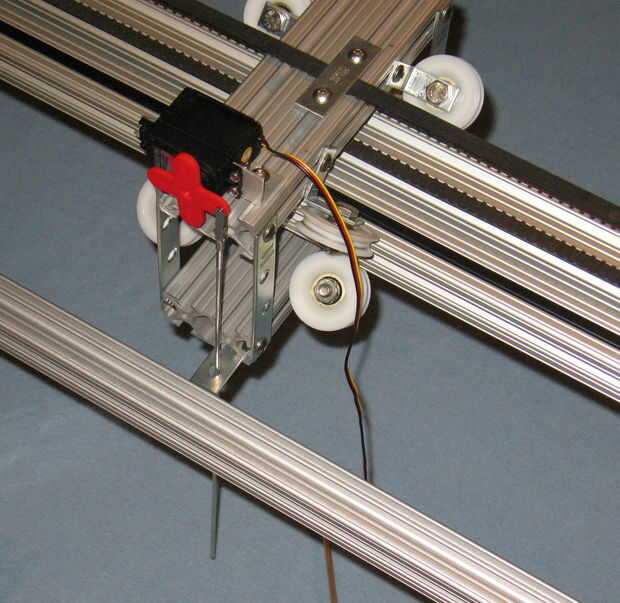

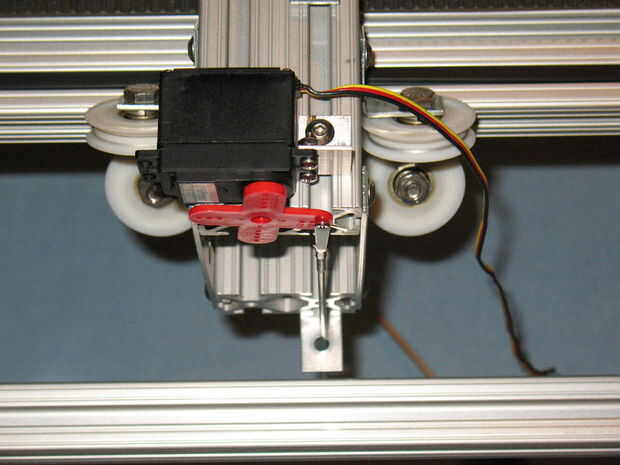

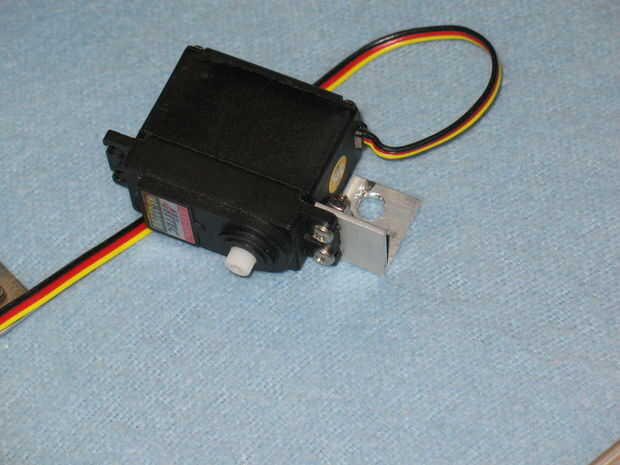

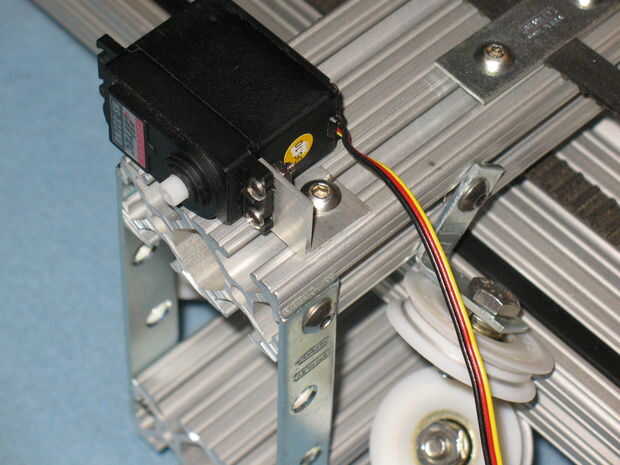

Para nuestro proyecto, estamos utilizando un servo hobby para mover arriba y abajo el efector final (un palo).  Para montar el servo, hicimos un pequeño soporte con los agujeros para el servo y la ranura en t.  Para mantener el servo control de robar en línea, utilizamos una placa extra.

El operador de cable que utilizamos fue que el McMaster-Carr # 55835 K 432 y correspondiente montaje soportes 55835K 3.  Tienes que comprar en 3 pies de largo, que cuesta unos 20 dólares, por lo que para el eje X e Y, el costo es aproximadamente $50 - que no podía absolutamente pasar con solamente 3 pies.  Compramos dos sistemas de los clips del final.

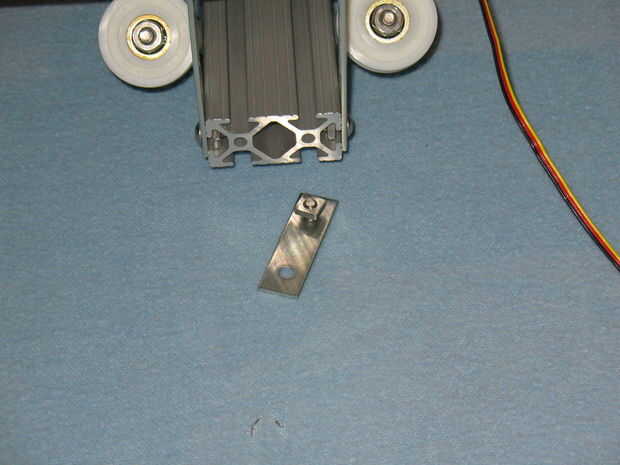

Se utilizó una pieza de plástico de la ranura en T ajuste para sostener los alambres en uno de los canales de la ranura en t en el eje Y.  Era de McMaster también y vino en un tubo de envío enormes.
