Internet Arduino controlado ranura en T XY mesa (4 / 10 paso)

Paso 4: Eje

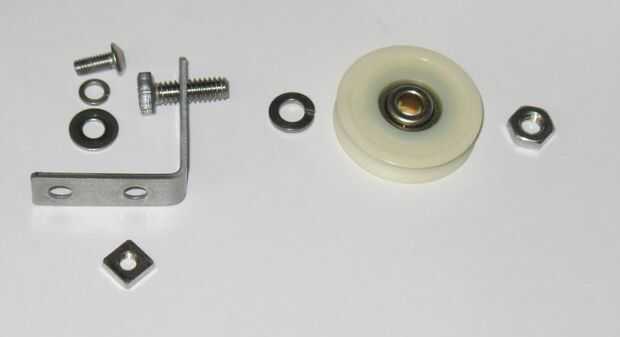

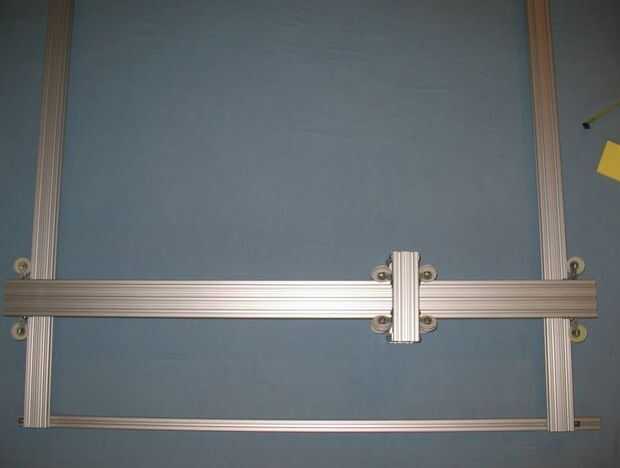

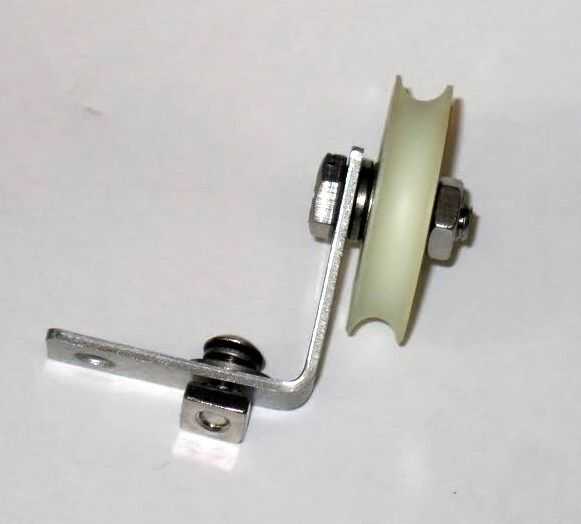

Eje de la Y es bastante fácil de construir y toma un poco de ajuste para obtener el derecho. Los cuatro rodillos están montados usando los soportes de ángulo de 1.5".  Puesto que sólo conseguimos un tornillo en cada rueda, se utilizan un largo tornillo #10 (7/16"), una arandela y una arandela de split para mantenerlos apretados.

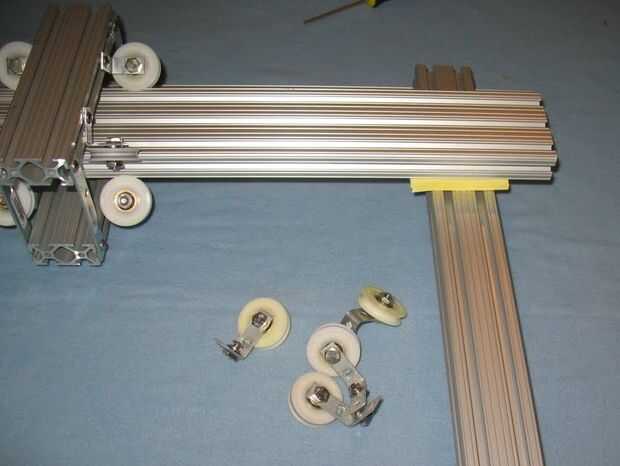

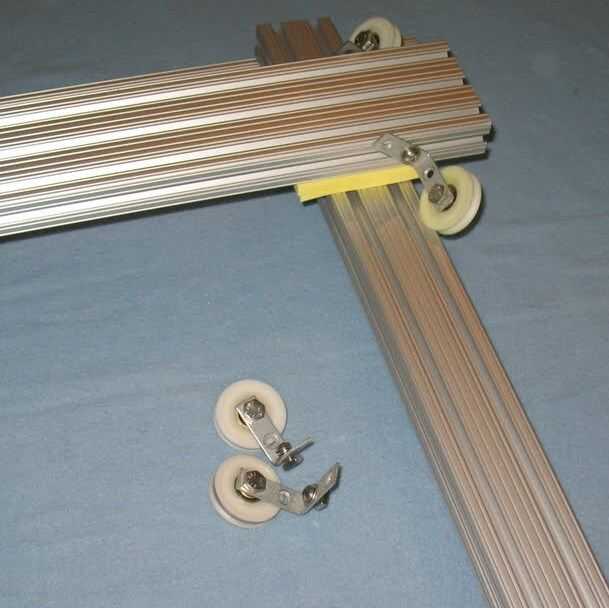

Como con el carro del eje Y, poniendo el eje Y en algunos pequeños espaciadores parece ayudar a la configuración inicial, y entonces usted puede ir y ajustar uno por uno.  Para nosotros, el espacio era aproximadamente 1/2", y encontró que dos pastillas de post-it sobre derecho.  Asegúrese de que la ranura en el eje de Y 1 x 3 t es en el marco de como realiza sus ajustes.

Estábamos evitando hacer soportes personalizados, pero claramente, este sería un buen lugar para ellos si así lo quieren.
