Paso 2: X marco AxisT-ranura

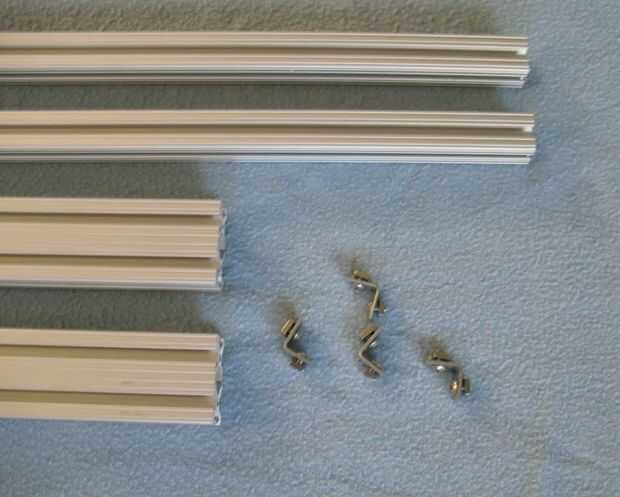

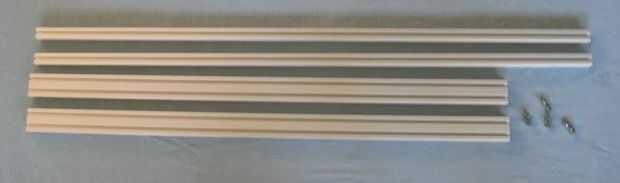

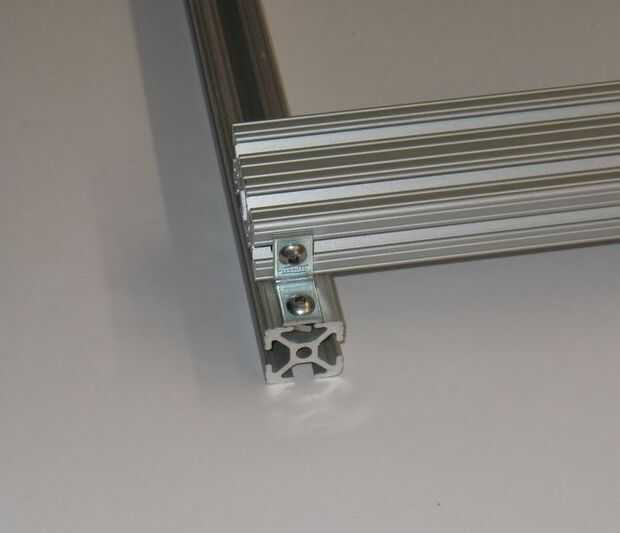

Para el eje X, decidimos simplemente coloque las protuberancias de la T-ranura de 1 x 2 encima de los 1 x 1. Tratamos de tenerlos en el mismo nivel con los soportes de esquina, pero tener uno encima del otro hecho más accesible para los soportes de la correa de momento, las ranuras y había más espacio a continuación. Recortamos 7 pulgadas de los extremos de las protuberancias de 1 x 2 para el carro del eje Y en el siguiente paso.

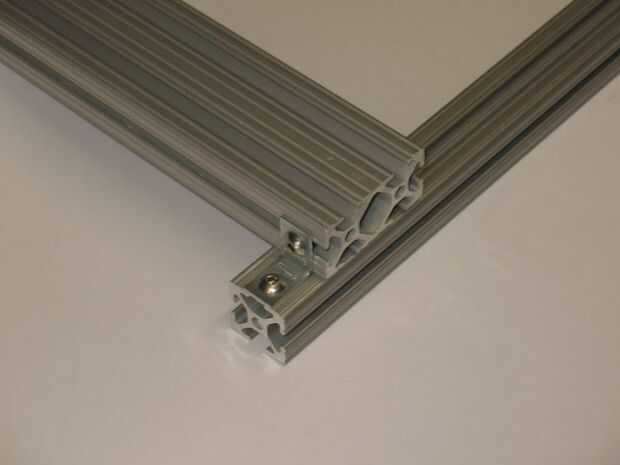

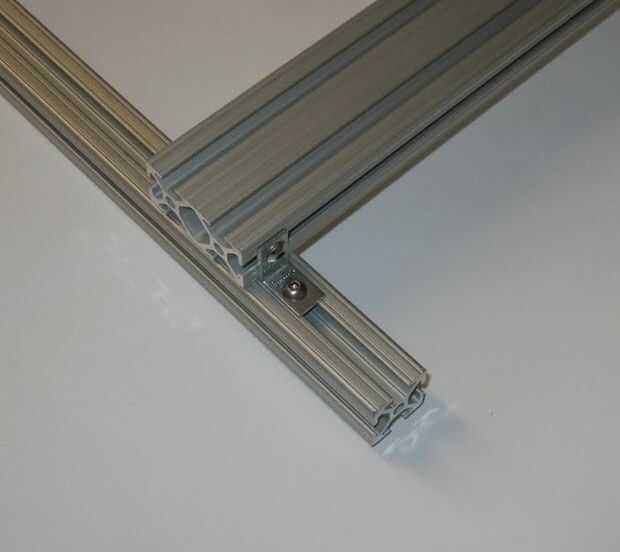

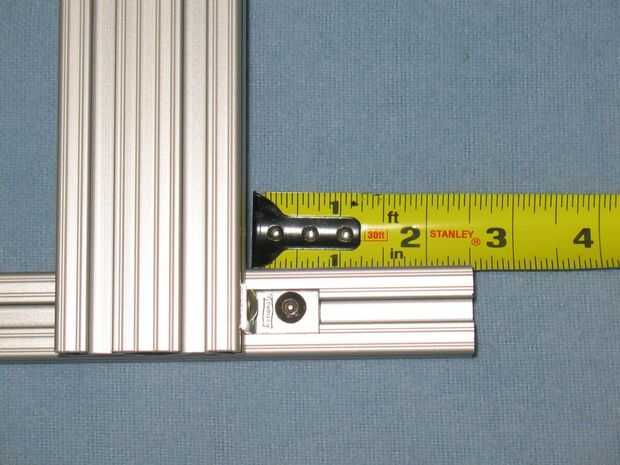

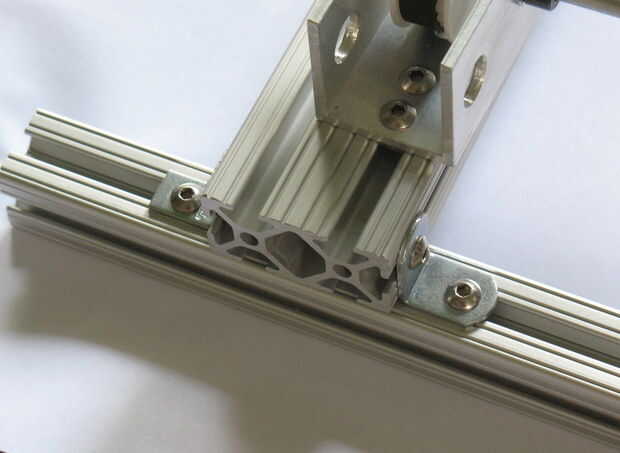

Para conectarlos, utilizamos soportes de L de 3/4" con 3/8" de largo tornillos de #10-32 y tuercas cuadradas - por un lado, el soporte se alinee con el borde (ve imagen), y en el otro lado, es inserción 1 x 2 de 2.5". Este no es el ancho mínimo absoluto para las correas dentadas que utilizan, pero es bastante estrecha. Usted podría también probablemente sólo ir a la derecha al borde en el otro lado-nos pareció que podría ser útil para guías de cables etc. y el eje Y rodillos no se pegan hacia fuera. Usted podría también centro-1.25" a cada lado. Lo que sea - eso es lo bonito de la ranura en T - tiene fácil de mover cosas!

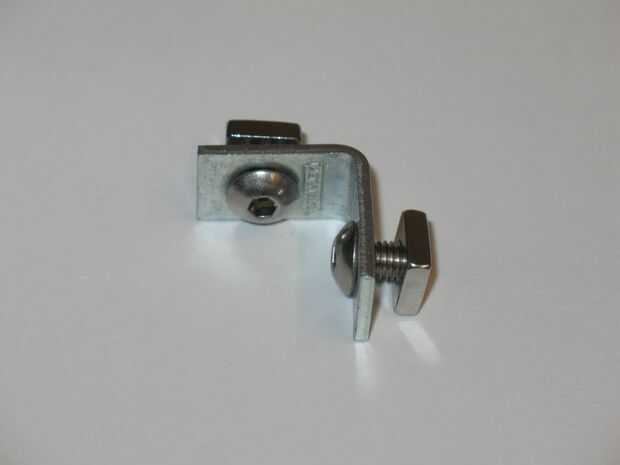

Un pro-tip para ranura en T - es mucho más fácil fijar las tuercas sin apretar con los tornillos en los soportes, luego deslícelos a la ranura en T en lugar de tratar de encontrar la tuerca una vez que se ha deslizado en. Esto es especialmente cierto para las tuercas cuadradas vs los sujetadores especiales T-Slot. Para este proyecto, sólo tres correa los titulares en el paso 6 (y uno de la compañía de cable opcional) necesitan fijarse después de la tuerca en la ranura. Todos los demás pueden ser pre anexados a ahorrar mucho tiempo y problemas.

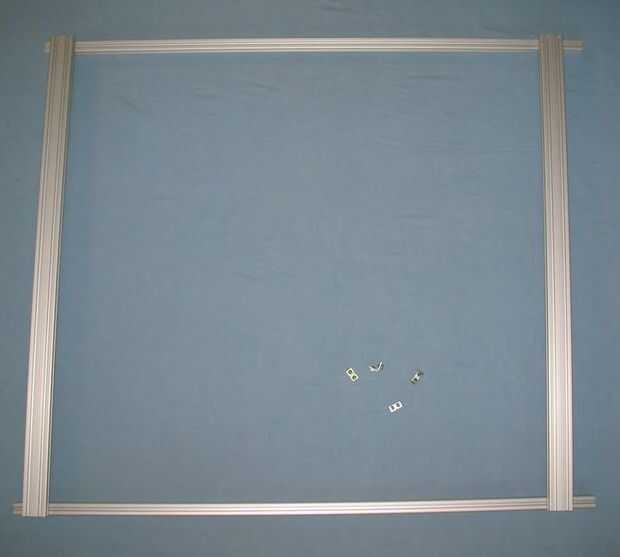

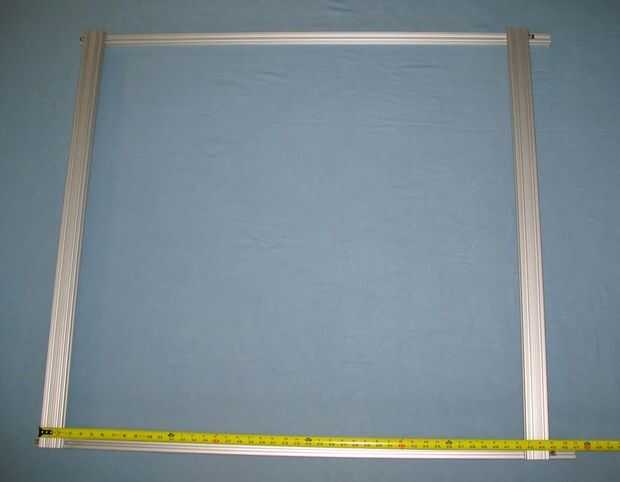

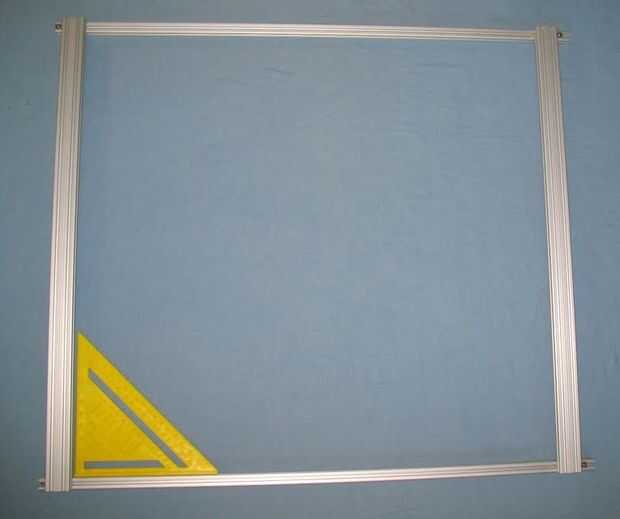

Con los lados un poco apretados, se utilizan una cinta métrica y escuadra para asegurarse de que los lados de 1 x 2 son la misma distancia aparte (por lo tanto los rodillos de eje Y permanecer en los carriles de 1 x 2), y que el marco cuadrado. En este punto, debe haber algunos soportes de lo hasta el fondo ya que no es rígido - más de las 3/4" abrazaderas funcionaría bien para sujetar a la mesa de trabajo.
Algunas de las otras variaciones en este esquema que hemos tratado incluyen el uso de todos 1 x 1 extrusiones, barras de aluminio, ángulos etc.. Realmente no llevar el precio hacia abajo lo suficiente para hacer que en nuestra opinión vale la pena. El costo incremental de las protuberancias de 1 x 2 y 1 x 3 no era justo que enorme.
