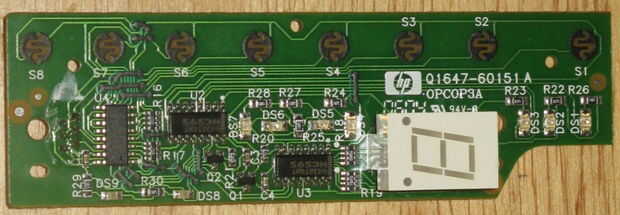

Paso 1: Inversa ingeniería tableros de circuito de dispositivo de montaje superficial (SMD)

Aunque a través de agujero de circuitos y circuitos SMD look bastante diferente funcionan del mismo modo y son inversas diseñado del mismo modo. A través del agujero los componentes son los primeros componentes ingenieros aprenden a leer, dispositivos de montaje superficial sin embargo, (DME) no es tan fáciles de leer debido a la pequeña aria un códigos de color o número de parte. Para identificar los componentes correctamente necesita SMD código libros y códigos SMD tengo attched estos en formato PDF.

Códigos de resistencias SMD son alfanuméricos sin embargo no que diferente de códigos de color del resistor, el primer número es el primer dígito, el segundo número es el segundo dígito, el tercer número es el multiplicador y el R es el lugar decimal. 103 es 10 kΩ y 4R7 es 4,7 Ω casi como el código de los condensadores de cerámica sólo con condensadores de la letra es la tolerancia.

SMD ICs tienen más información sobre ellos como 74HC595 o HC595. La a través del dispositivo de agujero es SN74HC595 y la mayor parte del tiempo la hoja de datos para el orificio a través del mismo sin embargo no todo el tiempo. Para obtener la ficha técnica exacta para la mayoría SMD ICs utilice el prefijo de número de parte MM, así que SN74HC595 es MM74HC595 y usted puede conseguir las hojas de datos en estos sitios web.

http://www.maxim4u.com/

http://www.alldatasheet.com/

Para los SMD transistores y otros semiconductores necesita libros de código como en formato PDF aquí, en el semiconductor, verá un código como 2 X f el. Cuando ves el código en el libro de código le da usted la parte SMD número MMBT4401 y el agujero a través parte 2N4401 número.
